DEK Grid-Lok ™ SP ARE P ARTS （ DEK Grid-Lok ™ スペア パ ーツ） 品番 製品名 SAP DEK 03128574 025_TIP ESD rubber top caps for GSX old modules （ 25 個） 03128754 100_TIP ESD rubber top caps for GSX old modules （ 100 個） 03128569 025_UTP E…
DEK Grid-Lok ™ SILVER AUTOMATIC MODULES（DEK Grid-Lok ™シル バ ーオートマチックモジュール）
高さ（mm） コントローラー 品番 対象装置
シルバー、MD、10 イン チ モ ジュー ル シルバー、MD、14 インチモジュー ル
SAP DEK SAP DEK
53 シングル 03132669 GMD5310A 03131866 GMD5314A Fuji NXT M3、M6 シングル
53 デュアル 03132669 GMD5310A 03131866 GMD5314A Fuji NXT M3、M6 デュアル
57 シングル N/A N/A 03148514 GMD5714A UIC
57 デュアル N/A N/A 03148514 GMD5714A UIC
59 シングル N/A N/A 03148499 GMD5914A Speedprint
62 シングル N/A N/A 03148515 GMD6214A Takaya in line
65 シングル N/A N/A 03148517 GMD6514A Juki、GKG
67 シングル N/A N/A 03132674 GMD6714A Yamaha YSP
69 シングル N/A N/A 03132677 GMD6914A Assembleon GEM シリーズ
70 シングル N/A N/A 03148501 GMD7014A Panasonic NPM、I-Pulse
76 シングル N/A N/A 03132681 GMD7614A Yamaha YS12
76 デュアル 03148520 GMD7610AM* N/A N/A Yamaha YS24
77 シングル N/A N/A 03136228 GMD7714A SIPLACE F、C、S
81 シングル N/A N/A 03136229 GMD8114A DEK
87 シングル N/A N/A 03148521 GMD8714A Ekra
97 シングル N/A N/A 03136230 GMD9714A SIPLACE D、SIPLACE SX、Juki
97 デュアル N/A N/A 03136230 GMD9714A SIPLACE X、Juki FX -3
97 クワッド N/A N/A 03136230 GMD9714A SIPLACE X、SIPLACE HS
98 シングル N/A N/A 03148522 GMD9814A Ersa、Takaya off line
115 シングル N/A N/A 03148509 GMD1154A Assembleon AX-201
132 シングル N/A N/A 03141189 GMD1324A Samsung SM421
134 シングル N/A N/A 03141190 GMD1344A Samsung SM481、482
134 デュアル N/A N/A 03141190 GMD1344A Samsung SM471
135 シングル N/A N/A 03148511 GMD1354A Assembleon I-Flex シングル
135 デュアル N/A N/A 03148511 GMD1354A Assembleon I-Flex デュアル
* ハイブリッドモジュール
DEK Grid-Lok ™ SILVER AUTOMATIC MODULES（DEK Grid-Lok ™シル バ ーオートマチックモジュール）
高さ（mm） 品番 対象装置
シルバー、MD、10 イン チ モ ジュー ル シルバー、MD、14 インチモジュー ル
SAP DEK SAP DEK
53 03130374 GMD5310M 03128587 GMD5314M Fuji NXT M3、M6
57 N/A N/A 03132672 GMD5714M UIC
59 N/A N/A 03148500 GMD5914M Speedprint
62 N/A N/A 03148516 GMD6214M Takaya in line
65 N/A N/A 03148518 GMD6514M Juki GKG
67 N/A N/A 03132676 GMD6714M Yamaha YSP
69 N/A N/A 03132679 GMD6914M Assembleon GEM シリーズ
70 N/A N/A 03138817 GMD7014M Panasonic NPM、I-Pulse
76 03132680 GMD7610M 03132683 GMD7614M Yamaha YS12、YS24
77 N/A N/A 03132685 GMD7714M SIPLACE F、C、S
81 N/A N/A 03128560 GMD8114M DEK
87 N/A N/A 03128591 GMD8714M Ekra
97 N/A N/A 03128624 GMD9714M SIPLACE D、SX、Juki
98 N/A N/A 03148523 GMD9814M Ersa、Takaya off line
115 N/A N/A 03148510 GMD1154M Assembleon AX-201
132 N/A N/A 03132667 GMD1324M Samsung SM421
134 N/A N/A 03141332 GMD1344M Samsung SM481、482、471
135 N/A N/A 03148512 GMD1354M Assembleon I-Flex シングル
29
DEK Grid-Lok ™ SPARE PARTS（DEK Grid-Lok ™スペアパーツ）
品番 製品名
SAP DEK
03128574 025_TIP ESD rubber top caps for GSX old modules （25 個）
03128754 100_TIP ESD rubber top caps for GSX old modules （100 個）
03128569 025_UTP ESD rubber top caps for GHD gold modules （25 個）
03128778 100_UTP ESD rubber top caps for GHD gold modules （100 個）
03128582 025_TMP ESD rubber top caps for GMD silver modules （25 個）
03130302 100_TMP ESD rubber top caps for GMD silver modules （100 個）
03128792 025_TSP ESD rubber top caps for GHD 39mm MPM gold modules （25 個）
03130303 100_TSP ESD rubber top caps for GHD 39mm MPM gold modules （100 個）
03128623 018_PRK Pin repair kit old GSX 81mm DEK modules （25 個）
03128779 881_PRK Pin repair kit gold GHD 81mm DEK modules （25 個）
03128713 887_PRK Pin repair kit gold GHD 87mm Ekra modules （25 個）
03142684 009_PRK Pin repair kit old GSX 75mm Panasonic modules （10 個）
03128733 818_PRK Pin repair kit gold GHD 39mm MPM modules （10 個）
03132652 062_PRK Pin repair kit gold GHD 62mm Takaya modules （25 個）
03132651 053_PRK Pin repair kit silver GMD modules （10 個）
03128695 006_MAN Manifold (pneumatic connector) with 6 outputs
03128699 006_SMF Quick silver connect fitting female for manifold （6 個）
03130459 006_RMF Quick red connect fitting female for manifold （6 個）
03136066 006_AFT 90 deg fitting 1/4" tube
03130301 006_FLO Air flow controller fitting for the manifold
03130460 018_FLO Air flow controller fitting for GHD gold and GMD silver modules （5 個）
03130300 005_LEA Twin tubing leashes for all modules （5 個）
03148504 041_BLA Board lifters set 41mm (Panasonic SP)
03132653 067_BLA Board lifters set 67mm (Yamaha YSP)
03128724 087_BLA Board lifters set 87mm (Ekra)
03128500 077_SBA Optical sensor with magnetic Base
03130304 111_CTL Single Table DEK Grid-Lok ™ controller
03132655 211_CTL Double Table DEK Grid-Lok ™ controller
03128656 002_CON Grid-Lok ™ hand held remote control
03130298 001_DCP 24 volt power supply
03139626 005_SFT Straight fitting 5/32" tube x 10-32 thread for all modules
03144459 005_AFT 90 deg fitting 5/32" tube x 10-32 thread for old GSX modules
03132654 111_VAL Valve for control box 111_CTL
03148506 111_PSI Pressure sensor for 111_CTL
03148505 111_PCB Programmed circuit board for 111_CTL
03148507 211_PCB Programmed circuit board for 211_CTL
03128723 518_MAG Adhesive magnetic tape （5 個）
03132650 010_PIP Pin in paste jig 10" Silver module（選択したピンを押さえる治具）
03131335 012_PIP Pin in paste jig 12" gold module（選択したピンを押さえる治具）
03143235 014_PIP Pin in paste jig 14" silver module（選択したピンを押さえる治具）
03131852 018_PIP Pin in paste jig 18" gold module（選択したピンを押さえる治具）
03148494 553_PST Plastic piston for the silver modules （5 個）
03148487 018_ORS Orange rubber piston stoppers for the gold modules （50 個）
DEK Grid-Lok ™スペアパーツ
30
|
プロセスサポート製品
|
ASM 基板サポートソリューション
DEK Grid-Lok ™ SPARE PARTS（DEK Grid-Lok ™スペアパーツ）
品番 製品名
SAP DEK
03128574 025_TIP ESD rubber top caps for GSX old modules （25 個）
03128754 100_TIP ESD rubber top caps for GSX old modules （100 個）
03128569 025_UTP ESD rubber top caps for GHD gold modules （25 個）
03128778 100_UTP ESD rubber top caps for GHD gold modules （100 個）
03128582 025_TMP ESD rubber top caps for GMD silver modules （25 個）
03130302 100_TMP ESD rubber top caps for GMD silver modules （100 個）
03128792 025_TSP ESD rubber top caps for GHD 39mm MPM gold modules （25 個）
03130303 100_TSP ESD rubber top caps for GHD 39mm MPM gold modules （100 個）
03128623 018_PRK Pin repair kit old GSX 81mm DEK modules （25 個）
03128779 881_PRK Pin repair kit gold GHD 81mm DEK modules （25 個）
03128713 887_PRK Pin repair kit gold GHD 87mm Ekra modules （25 個）
03142684 009_PRK Pin repair kit old GSX 75mm Panasonic modules （10 個）
03128733 818_PRK Pin repair kit gold GHD 39mm MPM modules （10 個）
03132652 062_PRK Pin repair kit gold GHD 62mm Takaya modules （25 個）
03132651 053_PRK Pin repair kit silver GMD modules （10 個）
03128695 006_MAN Manifold (pneumatic connector) with 6 outputs
03128699 006_SMF Quick silver connect fitting female for manifold （6 個）
03130459 006_RMF Quick red connect fitting female for manifold （6 個）
03136066 006_AFT 90 deg fitting 1/4" tube
03130301 006_FLO Air flow controller fitting for the manifold
03130460 018_FLO Air flow controller fitting for GHD gold and GMD silver modules （5 個）
03130300 005_LEA Twin tubing leashes for all modules （5 個）
03148504 041_BLA Board lifters set 41mm (Panasonic SP)
03132653 067_BLA Board lifters set 67mm (Yamaha YSP)
03128724 087_BLA Board lifters set 87mm (Ekra)
03128500 077_SBA Optical sensor with magnetic Base
03130304 111_CTL Single Table DEK Grid-Lok ™ controller
03132655 211_CTL Double Table DEK Grid-Lok ™ controller
03128656 002_CON Grid-Lok ™ hand held remote control
03130298 001_DCP 24 volt power supply
03139626 005_SFT Straight fitting 5/32" tube x 10-32 thread for all modules
03144459 005_AFT 90 deg fitting 5/32" tube x 10-32 thread for old GSX modules
03132654 111_VAL Valve for control box 111_CTL
03148506 111_PSI Pressure sensor for 111_CTL
03148505 111_PCB Programmed circuit board for 111_CTL
03148507 211_PCB Programmed circuit board for 211_CTL
03128723 518_MAG Adhesive magnetic tape （5 個）
03132650 010_PIP Pin in paste jig 10" Silver module（選択したピンを押さえる治具）
03131335 012_PIP Pin in paste jig 12" gold module（選択したピンを押さえる治具）
03143235 014_PIP Pin in paste jig 14" silver module（選択したピンを押さえる治具）
03131852 018_PIP Pin in paste jig 18" gold module（選択したピンを押さえる治具）
03148494 553_PST Plastic piston for the silver modules （5 個）
03148487 018_ORS Orange rubber piston stoppers for the gold modules （50 個）

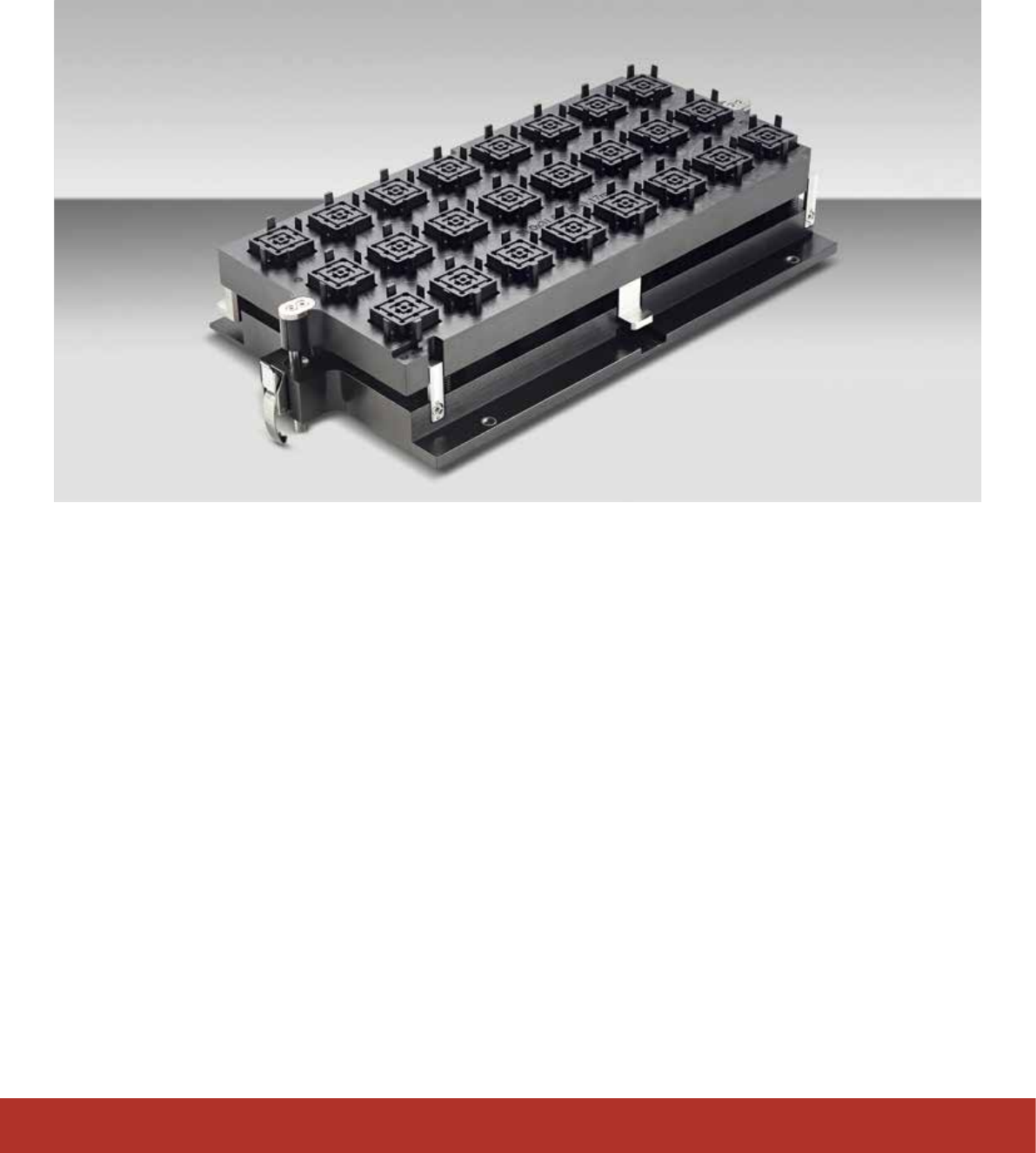

DEK Virtual Panel Tooling （VPT）
（DEK バーチャルパネルツーリング）
DEK Virtual Panel Tooling は、1 回の印刷ストロークで複数の個片基板を印刷することによって、
個片化された基板のスループットを向上させる効率的なソリューションです。
DEK Virtual Panel Tooling（VPT）を使用すると、1 回の印刷サイ
クルで複数の基板を処理できます。個片基板は、キャリアで印刷機
に搬送され、持ち上げられた後、機械的に中央に位置合わせされ、
サラウンディングプレートによって「バーチャルパネル」を形成さ
れた後、ステンシルと接触して一括で印刷されます。
DEK VPT は、DEK 印刷機と組み合わせて、多くのフリップチップパッ
ケージングプロセスや、センサー、基板、サーマルインターフェー
スマテリアル（TIM）などの高度な用途向けのディスペンシングに
代わる高スループットかつ低コストのソリューションを提供します。
特 徴 とメリット ：
■
複数の基板を並列処理して、連続ディスペンシングより高いスルー
プ ット を 実 現
■
既存の DEK 印刷プラットフォームに簡単に統合可能
31
