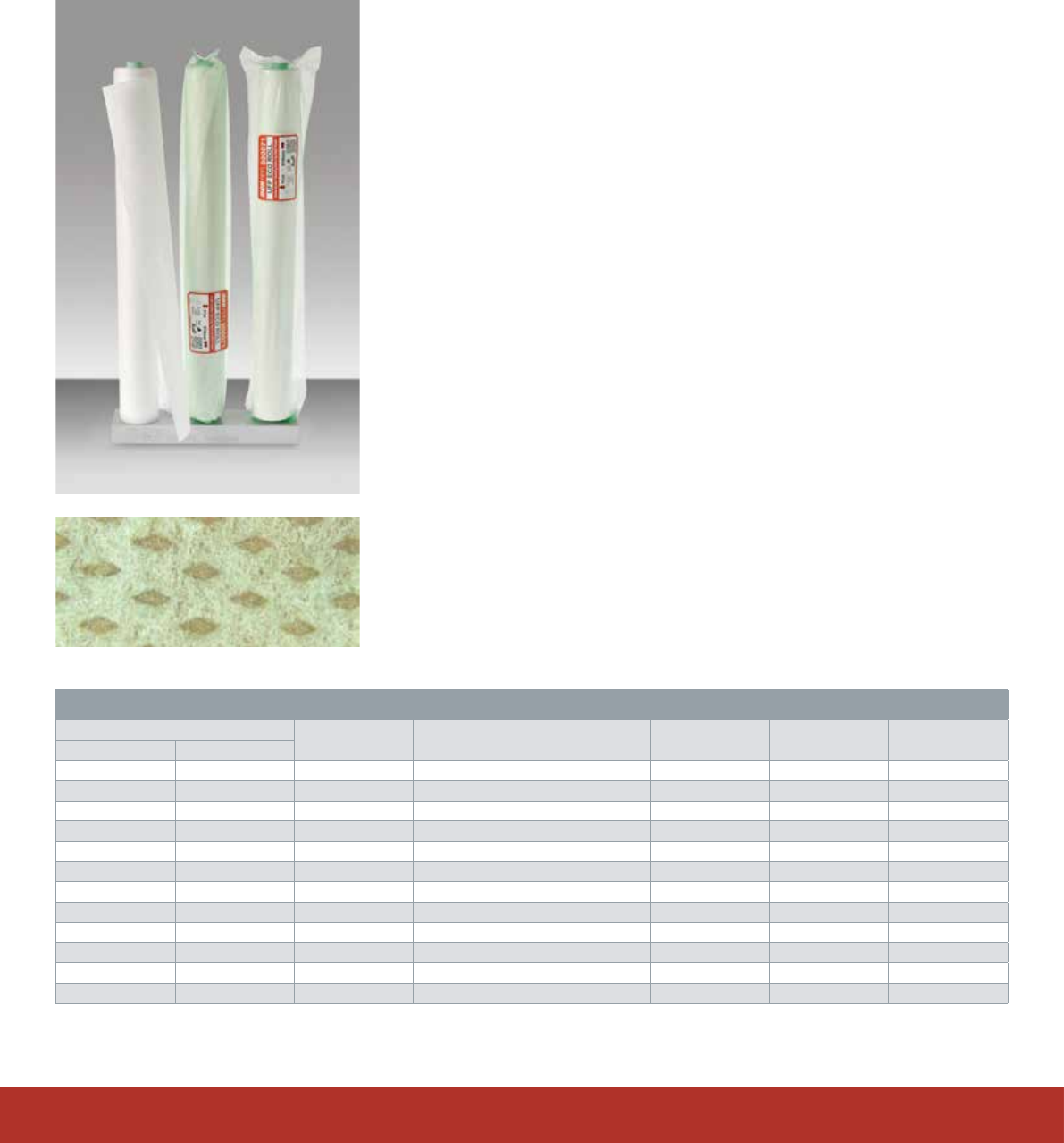

DEK Ultra-Fine Pitch（UFP）
ECO アンダーステンシルクリーニングロール
DEK UFP ECO UNDERSTENCIL CLEANING ROLLS（DEK UFP ECO アンダーステンシルクリーニングロール）
品番 対象装置 ファブリック幅
（mm）
コア幅
（mm）
芯直径
（mm）
ロール最大外径
（mm）
ロール長さ
（m）
SAP DEK
03128525 800071 DEK 515 530 19 56 11
03128531 800072 DEK 400 530 19 56 11
03130297 800073 DEK 300 530 19 56 11
03128585 800074 MPM 443 457 19.5 64 12
03131628 800075 MPM 443 457 19.5 100 44
03131629 800076 MPM 546 559 19.5 64 12
03131630 800077 EKRA 400 400 13 53 10
03131631 800078 EKRA 500 500 13 53 10
03131632 800080 Panasonic 365 380 19.5 64.5 15
03131633 800082 Yamaha 440 440 25.5 88 25
03131634 800083 Yamaha 530 530 25.5 88 25
03155072 800084 Yamaha 620 620 25.5 88 25
DEK UFP ECO ロールは、歩留まりを向上し、製造不良を低減し、
製 造コストを削 減できるように設 計されています。
DEK UFP ECO アンダーステンシルクリーニングロールの独自の 3D 構造 によって、 ファブ
リックがはんだペーストとはんだボールをポケット内に封じ込めて、拭き残しのリスクを防
止します。これは、紙ベースのクリーニングロールとの大きな差別化要因です。紙ベース
のクリーニングロールは、紙の表面にペーストが残りやすく、拭き残しの原因となります。
DEK UFP ECO ロールを使用すると、アンダーステンシルのクリーニング効率を向上し、
拭き残しによる製造不良を防止できます。
DEK UFP ECO ロールは、昨今の小型化されたデバイス固有の超精密ピッチの開口部の
迅速かつ効果的なクリーニングに最適です。繊維の親水性による迅速なウィッキングによっ
て、ファブリックを通して溶剤が瞬時にステンシル裏側に届くため、より徹底したクリーニン
グが可能になり、溶剤の消費量の削減につながります。
特 徴 とメリット ：
■
優れた洗浄性能
■
溶剤の消費量を平均 50% 削減
■
独自の 3D 構造により、ステンシルからはんだ粒子をからめ取り、汚れを除去
■
超 低リンティング、 ISO6（クラス 1000）のクリーンルーム規格に対応
■
優れたバキューム性能
■
親水性繊維構造によって迅速に溶剤を吸収
■
静電気防止パッケージ
■
プロセス制御の向上
■
非研磨構造のファブリックによってステンシルとコーティングの寿命を向上
■
塩素不使用、リサイクル可能な環境に配慮した製品
■
高速で効率的なクリーニングサイクルによってスループットが向上
34
|
プロセスサポート製品
|
ASM ステンシルとフレームテクノロジー34
|
プロセスサポート製品
|
ASM の消耗品

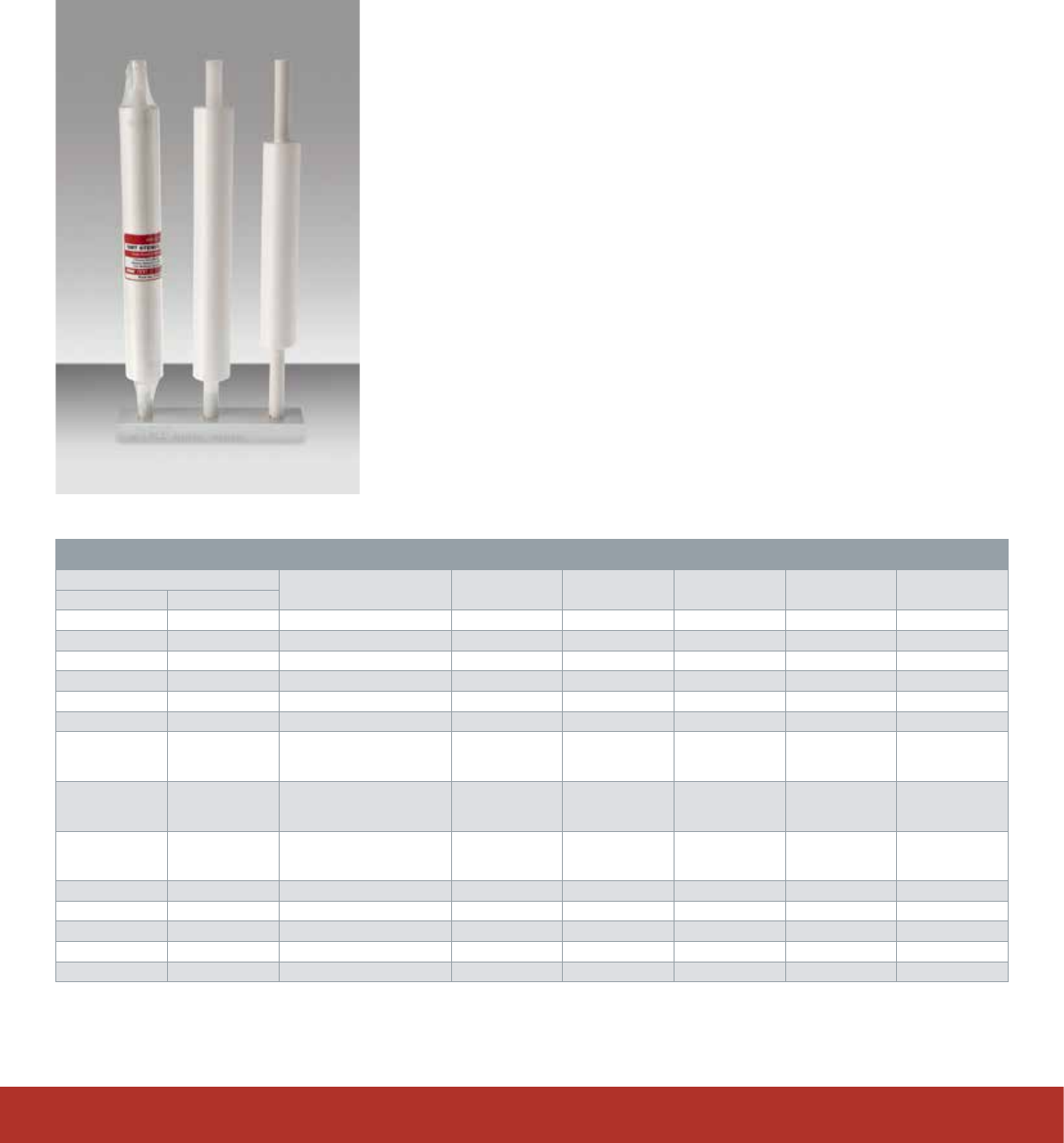

DEK SMT 高性能アンダーステンシル
クリー ニングファブリック
DEK SMT 高 性 能アンダーステンシルクリーニングファブリックは、
複数の印刷プラットフォームで効果的なクリーニング性能を発揮します。
特 徴 とメリット ：
■
優れた吸収性、バキュームに対応、迅速なウィッキング
-
特殊な不織布構造により糸くずの発生を低減し、開口部の目詰まりや拭き残しを防止
-
バキューム力に影響を与えないファブリックによって、開口部のクリーニング性能を
最適化
-
クリーニングロールの全幅にわたる一貫したウィッキングによって、洗浄剤を均等に
塗布できるため、クリーニングの効率性が向上
-
他のクリーニングファブリックよりも迅速なウィッキングが可能
■
効果的なクリーニングを実現
-
ウェット（バキューム／ドライ）サイクルとドライサイクル
-
ステンシルの裏側が非常にクリーンになります。
■
広範な機種に対応
-
DEK、MPM、Ekra などのオンボードクリーニングシステムだけでなく、DEK
Cyclone テクノロジーなどを搭載した高度なアンダーステンシルクリーナーにも最適
-
11m 以 上 のファブリックによって、 DEK プラットフォームでの切り替え回数と合計切り
替え時間を削減
-
最新の MPM プラットフォームに対応できる長さ 44m のファブリックも提 供
DEK SMT HIGH PERFORMANCE UNDERSTENCIL CLEANING FABRICS（DEK SMT 高性 能アンダーステンシルクリーニングファブリック）
品番 対象装置 ファブリック幅
（mm）
コア幅
（mm）
ロールの直径
（mm）
内部コア
（mm）
ロール長さ
（m）
SAP DEK
03127081 176215 All DEK 515 530 56 19 11
03128524 176216 All DEK 400 530 56 19 11
03128532 176217 All DEK 300 530 56 19 11
03128523 173826* All DEK 515 530 56 19 11
03128538 431524 All DEK 607 620 56 19 11
03144917 431424 DEK Cyclone 300 325 56 19 11
03131502 173451 AP シリーズ、UP シリーズ、
SPM、MPM125、Accela、
Momentum
320 457 64 19 12
03131501 173450 AP シリーズ、UP シリーズ、
SPM、MPM125、Accela、
Momentum
443 457 64 19 12
03139825 178911 AP シリーズ、UP シリーズ、
SPM、MPM125、Accela、
Momentum
597 622 64 19 12
03131512 178864 Accela、Momentum 443 457 100 19 44
03144221 178909 Accela、Momentum 546 559 100 19 44
03128533 178908 Ekra インライン印刷機 400 400 53 13 10
03131513 178907 Ekra インライン印刷機 500 500 53 13 10
03131611 431556 Ekra インライン印刷機 500 500 53 13 8
* メタライズ処理済み静電気防止パッケージ付き
