DEK V ectorGuard ™ フ レ ー ムソリ ュー シ ョ ン の サ イズ 23 （ 584mm ） 29 （ 736mm ） 29 （ 736mm ） 600mm 650mm 29  （ 736mm ） 23  （ 584mm ） 29  （ 736mm ） 550mm VG 260 P/N 430585 VG 265 P/N 430586 VG Asia 600 x 550mm VG 260 センター適合し…

100%1 / 46
DEK VectorGuard ™ FRAME（DEK VectorGuard ™フレ ーム）
品番 製品名 対応するステンシルタイプ
SAP DEK
ステンレス ニッケル
レーザーカット
DEK
PumpPrint
TM
エ レ クト ロ
フォーミング
テン ション 29 x 29
インチに対 応
03128711 800023 VG260 High Tension
23 x 23 x 1.2 （ 584 x 584 x 30mm）
· · ·
≈ 47N
·
03140822 800028 VG260 High Tension – green frame
4
23 x 23 x 1.2 （ 584 x 584 x 30mm）
· · ·
≈ 47N
·
03130410 800029 VG265 wide High Tension
29 x 29 x 1.2 （ 736 x 736 x 30mm）
·
≈ 47N
03130429 800039 VG265 High Tension
29 x 23 x 1.2 （ 736 x 548 x 30mm）
· · ·
≈ 47N
·
03130213 430584 VG248
1
23 x 23 x 1 （ 584 x 584 x 26.4mm）
· · ·
≈ 32N
03128796 430585 VG260
23 x 23 x 1.2 （ 584 x 584 x 30mm）
· · · ·
≈ 32N
·
03161714 800043 VG260 – --green frame
4
23 x 23 x 1.2 （ 584 x 584 x 30mm）
· · · ·
≈ 32N
·
03130214 430586 VG265
23 x 29 x 1.2 （ 584 x 736 x 30mm）
·
≈ 32N
·
03130215 430587 VG265 wide
2
29 x 29 x 1.2 （ 736 x 736 x 30mm）
· ·
≈ 32N
·
03132464 186770 VG 650 x 550
650 x 550mm
· · ·
≈ 32N
DEK VectorGuard ™ ACCESSORIES（DEK VectorGuard ™用付属品）
品番 製品名 備考
SAP DEK
03130337 430905 Wash-frame for VG260 stencils ボトムプロファイル 40 x 40mm、上部からスライドインする VG ステンシル
03134676 430906 Wash-frame for VG265 stencils ボトムプロファイル 40 x 40mm、上部からスライドインする VG ステンシル
03130339 430907 Wash-frame for VG265 wide stencils ボトムプロファイル 40 x 40mm、上部からスライドインする VG ステンシル
03127432 430887 Repair kit without tools チューブ交換に必要な全部材を含んだキット
03131166 186680 Pneumatic fitting チューブ（赤のヘッド）に接続するためのチューブフィッティング
03128687 430646 Sidebar set to adapt 23" frame to 29"
23 x 23 インチまたは 23 x 29 インチを 29 x 29 インチに適合させるための
アダプターバー
03132625 431249 Sidebar set to adapt 17 frame to 23 17 x 17 インチフレームを 23 x 23 インチに適合させるためのアダプターバー
03130217 430647 Foot pedal kit 追加用としてのみ必要
03138776 186826 BOM 248 VG ROLLER SET OF 4 VG フレ ームを DEK248 印刷機にロードする VG ローラーセット
03132620 430022 AIR PRESSURE FITTING VG フレ ーム用交換エアーフィッティング
03133878 430451 VG ESD Cassette 23x23" Black VG（23 x 23 インチ）ステンシル用 ESD ストレ ージ カ セット、 ブラック
03133877 430452 VG ESD Cassette 23x29" Black VG（23 x 29 インチ）ステンシル用 ESD ストレ ージ カ セット、 ブラック
03132622 430609 ESD Plastic Cassette Hook ESD ストレ ー ジ カ セ ット 用 ESD フック
03130224 431394 Pressurebooster VG 高テンションフレームのロード／アンロード用増圧器
03138778 800033 Tool kit VG System Level 1 Basic Maintenance ASM 担当者へお問い合わせください
03138779 800034 Tool kit VG System Level 2 Maintenance &
Certification
ASM 担当者へお問い合わせください
03138780 800036 Tool kit VG System Level 2 Upgrade ASM 担当者へお問い合わせください
00152975 800050 Annual Maintenance VG 23x23 (30mm) ASM 担当者へお問い合わせください
00152976 800051 Annual Maintenance VG 23x29 ASM 担当者へお問い合わせください
00152977 800052 Annual Maintenance VG 29x29 ASM 担当者へお問い合わせください
00152979 800053 Calibration & Certification VG 23x23 (30mm) ASM 担当者へお問い合わせください
00152980 800054 Calibration & Certification VG 23x29 ASM 担当者へお問い合わせください
00152981 800055 Calibration & Certification VG 29x29 ASM 担当者へお問い合わせください
00152966 800059 Annual Maintenance VG 23x23 (26mm) ASM 担当者へお問い合わせください
00152978 800060 Calibration & Certification VG 23x23 (26mm) ASM 担当者へお問い合わせください
03137294 800062 Annual Maintenance VG 600x550 / VG 650x550 ASM 担当者へお問い合わせください
3. 薄い DEK VectorGuard ™プラチナステンシル用。詳細については、ASM アカウントマネージャーにお問い合わせください。
4. 鉛フリープロセスを意味するグリーンのアルマイトフレーム
注： 1. DEK248 印刷機のみ使用可能
2. ステンシル厚さ 5、6、7、8mil 限定
5

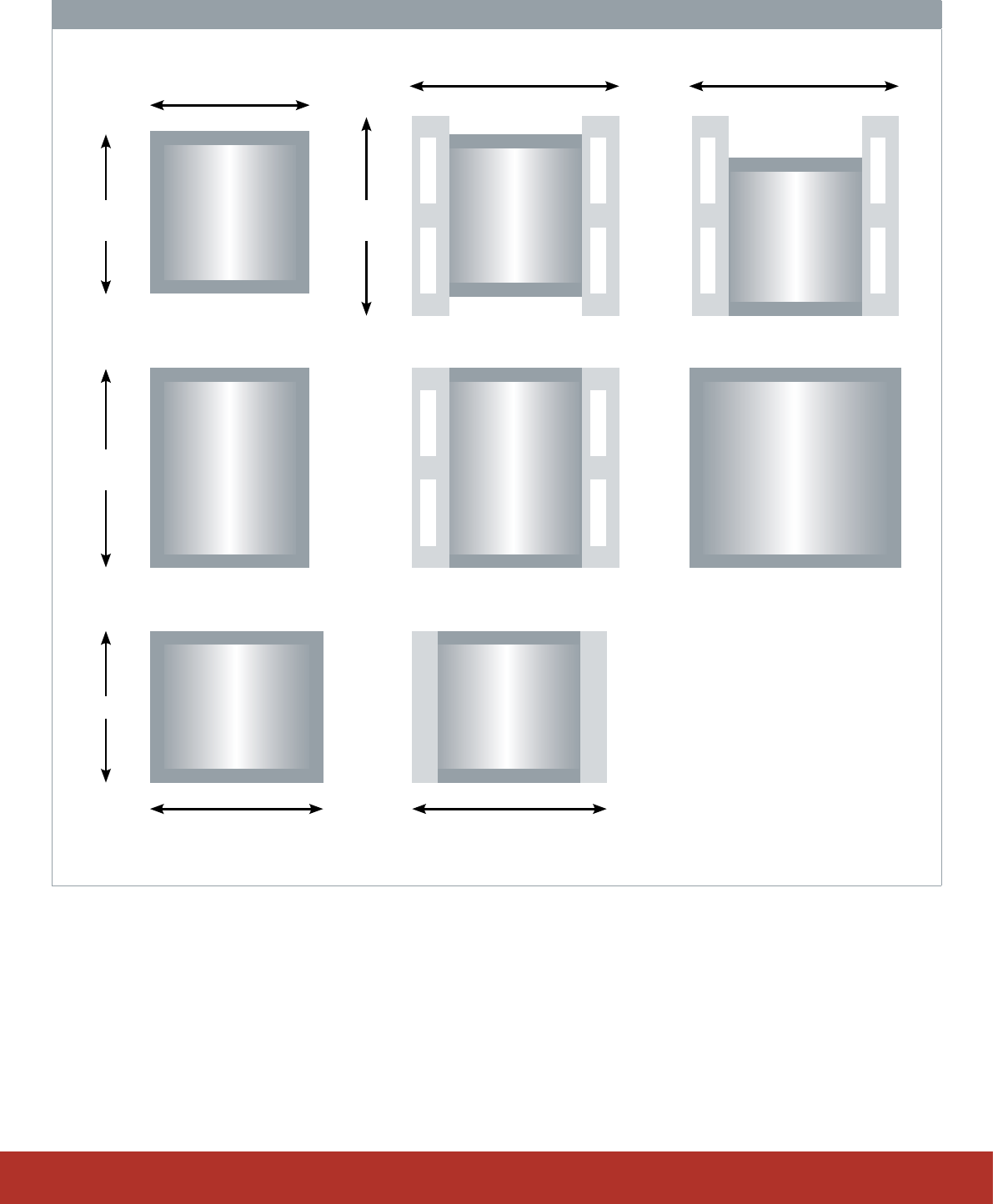

DEK VectorGuard ™フレームソリューションのサイズ
23（584mm）
29（736mm） 29（736mm）
600mm 650mm
29
（736mm）
23
（584mm）
29
（736mm）
550mm
VG 260
P/N 430585
VG 265
P/N 430586
VG Asia
600 x 550mm
VG 260
センター適合した
P/N 430585、
P/N 430646
VG 265
P/N 430586に適合
P/N 430646
VG Asia
650 x 550mmに
適合
VG 260
フロント適合した
P/N 430585、
P/N 430646
VG265ワイド
P/N 430587
6
|
プロセスサポート製品
|
ASM ステンシルとフレームテクノロジー
DEK VectorGuard ™フレームソリューションのサイズ

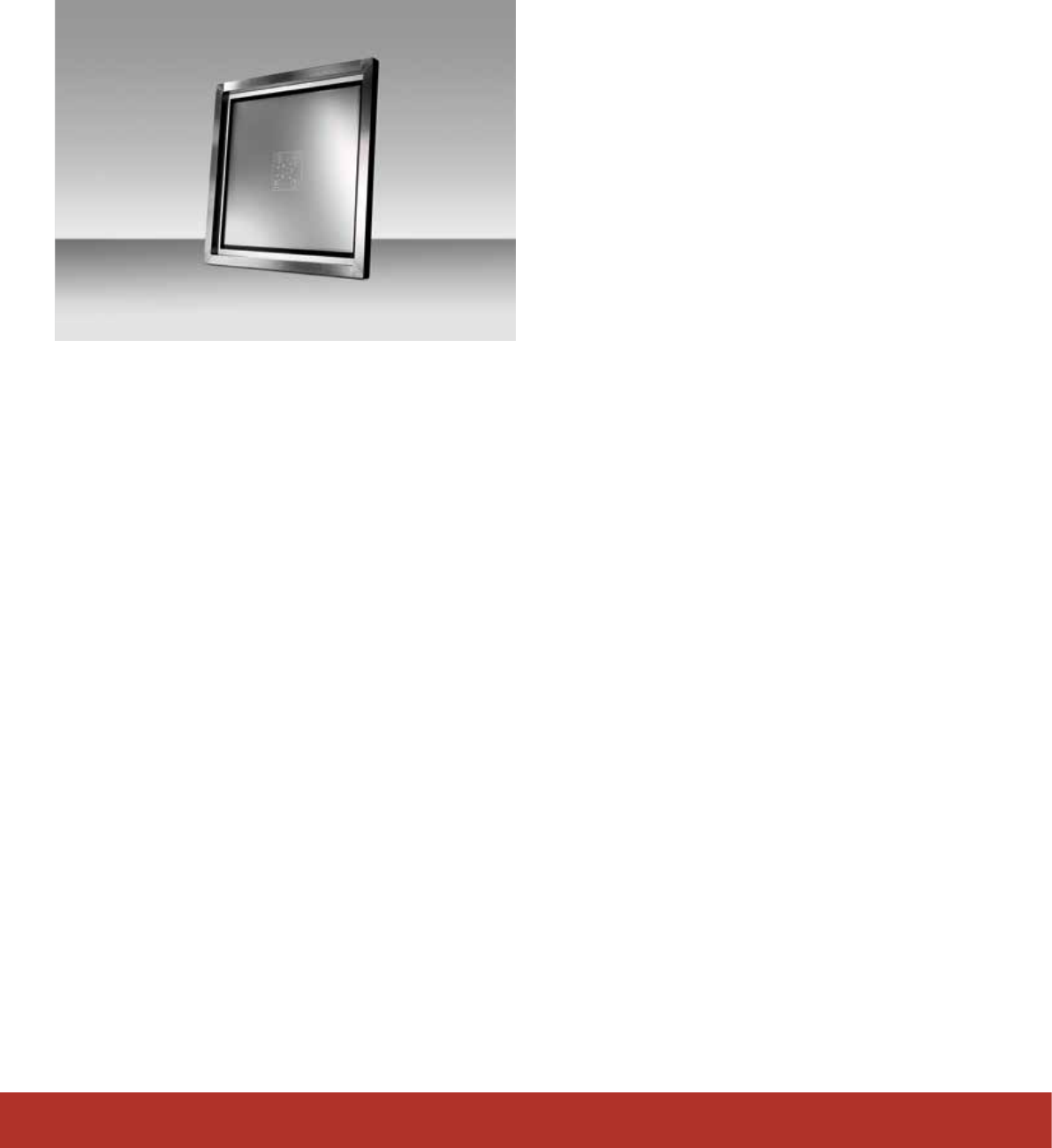

DEK Mesh-mounted フレームソリューション
ASM は、多様なサイズの DEK メッシュ取り付 けフレ ームを
提供しています。
■
DEK 260 23 x 23 インチ（40 x 584 x 584mm）
■
DEK 265 29 x 29 インチ（40 x 736 x 736mm）
■
40 x 600 x 550mm
■
40 x 650 x 550mm
■
スペースセーバー 29 x 29 インチ（10 x 736 x 736mm）
ご要望に応じて、特殊仕様フレームステンシルをご用意いたします。
最寄りの ASM 担当者へお問い合わせください。
DEK Mesh-mounted フレームは、仕 様 書に準拠した堅牢なアルミニウム構 造によって、
最新の SMT 印刷プロセスに最適なステンシル安定性を提供します。
