ASM：世界 No.1 のステンシルサプライヤー
ASM は、産業用印刷向けステンシルの世界最大メーカーです。
ASM の工場およびグローバルなステンシルネットワークのパートナーはすべて、
認定された厳格な手順に従って同じ素材と機器を使用しています。
これにより、一貫した高品質のステンシルを世界中のお客様に迅速にお届けしています。
ステンシルは、適切な素材と生産技術の選択から始まる印刷プロ
セスの重要な要素です。独自の生産設備とフランチャイズパート
ナーのグローバルネットワークによって、ASM はあらゆるお客様に
最高品質の製品とサービスを提供します。当社では、レベルの高
い個別のコンサルティングサービスを提供しており、ローカライズ
されたプロセスでスムーズにご注文いただけます。
あらゆるテクノロジーを活用
現在のステンシル技術では、標準またはファイングレインステン
レス、ニッケルなどの多様な素材と、レーザーカットやエレクトロ
フォーミング、シングルレベルやマルチレベルの開口部、コーティ
ングまたは非コーティングステンシルなど多様な生産技術が使用さ
れています。レーザーカットステンレス製ステンシルから超精密ピッ
チ用途向けのマルチレベルエレクトロフォーミングステンシルまで、
ASM は世界最大のステンシルメーカーとして、一般的なステンシ
ル技術や製品をすべてカバーしています。これは大きな強みであり、
頻繁に変化する用途や要件に対応する場合には特に、大手グロー
バルサプライヤーからの非常に柔軟で信頼性の高いサポートは業
務の大幅な簡素化につながります。
あらゆる印刷機とフレームに対応
ASM には、プロセスサポート製品とステンシルのための独立した
部門があります。DEK 印刷ソリューションを利用する電子機器メー
カーだけでなく、あらゆる印刷機メーカーとそのユーザーに製品と
サービスを提供しています。当社では、フレームレスステンシル、
DEK VectorGuard ™やその他のフレーミングシステム用のステン
シル、従来のメッシュフレーム付きステンシルを提供しています。
専用ツーリング
多くのプロセスでは、ステンシルをサポートするために特別なツー
リングが必要です。ASM では、ステンシルとそれに対応するツー
リングを提供しています。
DFM HealthCheck
パートナーとして、お客様から提供されたガーバーや CAD データ
に基づいて製造可能性を精査します。それだけではありません。
ASM は、DFM HealthCheck を独自のサービスとして提供している
世界唯一のサプライヤーです。革新的な ASM ProcessExpert シス
テムは、データに基づいて印刷プロセスを仮想的にシミュレーショ
ンします。
DFM HealthCheck は、ステンシルに関連する潜在的なプロセス
リスクを特定し、印刷プロセスを最適化するために理想的な設定
（ペースト、スキージ印圧、コーティングなど）に関する情報を提
供します。これによって、立ち上げや新製品導入の際にかかる時間
とコストを大幅に節減できます。
これらのメリットを活用して、世界最大のステンシルメーカーである
ASM の専門知識と技術、強みを生かした生産現場を実現しましょう。
新製品：ASM SmartStencil
ステンシルのテンションは、印刷プロセスの質と歩留まりの向上
にとって重要ですが、ステンシルのテンションは時間の経過ととも
に（特にメッシュ取り付けステンシルの場合）低下します。ASM
は、印刷プロセス全体の設備と材料（印刷機からステンシル、消
耗品まで）を供給する唯一のサプライヤーとして、各ステンシル
を耐用年数にわたって追跡するための RFID ベースのシステムを
開 発しまし た。ASM SmartStencil RFID タグ は、 タ イプ（DEK
VectorGuard ™、DEK メッシュ取り付け型フレーム、その他のシス
テムなど）や素材にかかわらず、あらゆるステンシルで使用できます。
8
|
プロセスサポート製品
|
ASM ステンシルとフレームテクノロジー
ASM ステンシルネットワーク
自己学習型のエキスパートシステム DFM HealthCheck によって新たな可能性を拓きます。
ステンシルガーバーデータと広範なプロセスデータベースに基づいて印刷工程をシミュレーションし、すでに計画段階にある生産プロセスを安定化します。
南 北アメリカ
■
メンフィス（米国）
■
グアダラハラ（メキシコ）
ヨーロッパ
■
ジェール（ハンガリー）
■
バートフィルベル （ドイツ）
■
オイルスコート（オランダ）
■
ウェイマス（英国）
アジア
■
シンガポール
ASM によるサ ポ ートが
受けられる地域 
ASM のステンシル
パ ートナー ネットワークによる
サポートが受けられる地域
ASM ステンシル事業拠点
9

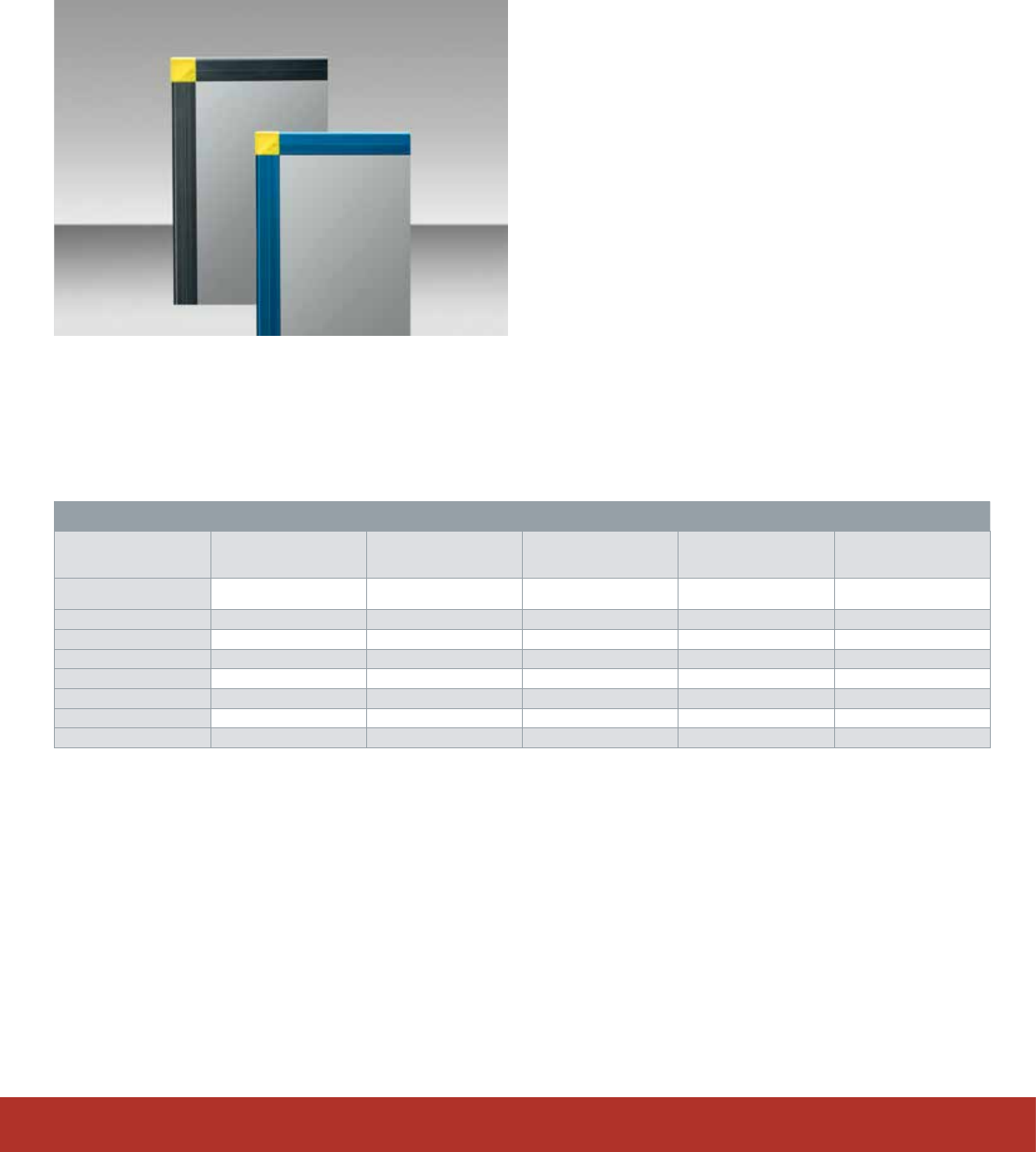

DEK Fine Grain ステンシル
Bild fehlt
DEK Fine Grain ステンシルは、DEK Mesh-mounted フレ ー ム、
DEK VectorGuard ™ Classic、DEK VectorGuard ™ High Tension
フレームシステムで使用できます。ファイングレインステンレス製ス
テンシルによって、より滑らかなレーザーカットの開口部側面を提
供し、ペースト転写と材料の転写効率を向上します。ニッケルに代
わる費用対効果の高いファイングレインステンレスは、難度の高い
設計と高密度アッセンブリーに最適です。
ファイングレインステンレスを使 用した DEK Fine Grain ステンシルは、
適切なはんだペースト転写とスムーズなステンシル表面を実現します。
DEK Stencil ソリューション：ステンシル技術仕様
ASM LASER CUT STENCIL（ASM レーザーカットステンシル）
標準的なステンレス レーザーカットニッケル ファイングレインステンレス 標準的な
エレクトロフォーミング
ニッケル
プラチナ
エレクトロフォーミング
ステンシル
素材
304 PHD ニッケル ファイングレイン
ステンレス
硬質ニッケル 硬質ニッケル
材料硬度（HV） ≥ 370 >470+ ≥ 370 500 +/-50 500 +/-50
粒径（µm） 16-25 1 ≤ 2 1 0.6
製造可能な厚さ（µm） 80-250 100-175 80-250 75- 200 20-230
厚さ許容差 4% 7% <2% 10% <5%
エリアレシオ >0.66 >0.6 >0.55 >0.5 >0.5
最大シート幅 690mm 584mm 610mm 610mm 584mm
開口部サイズの許容差 ± 5 µm ± 5 µm ± 5 µm ± 10 µm ± 4 µm
