NO. PART󰚟NO. PART󰚟NAME Q'TY TYPE REMARK 1 J6709012A REGULATOR󰚟 1 2 J6711116A BULKHEAD󰚟UNION󰚟FITTING󰚟 1 3 J6711154A UNION󰚟Y󰚟 1 4 J9058092A SM310󰚟AIR󰚟FILTER󰚟ASSY 1 J9058092A 4-A J6708016A AIR󰚟FILTER 1 4-B …

100%1 / 111

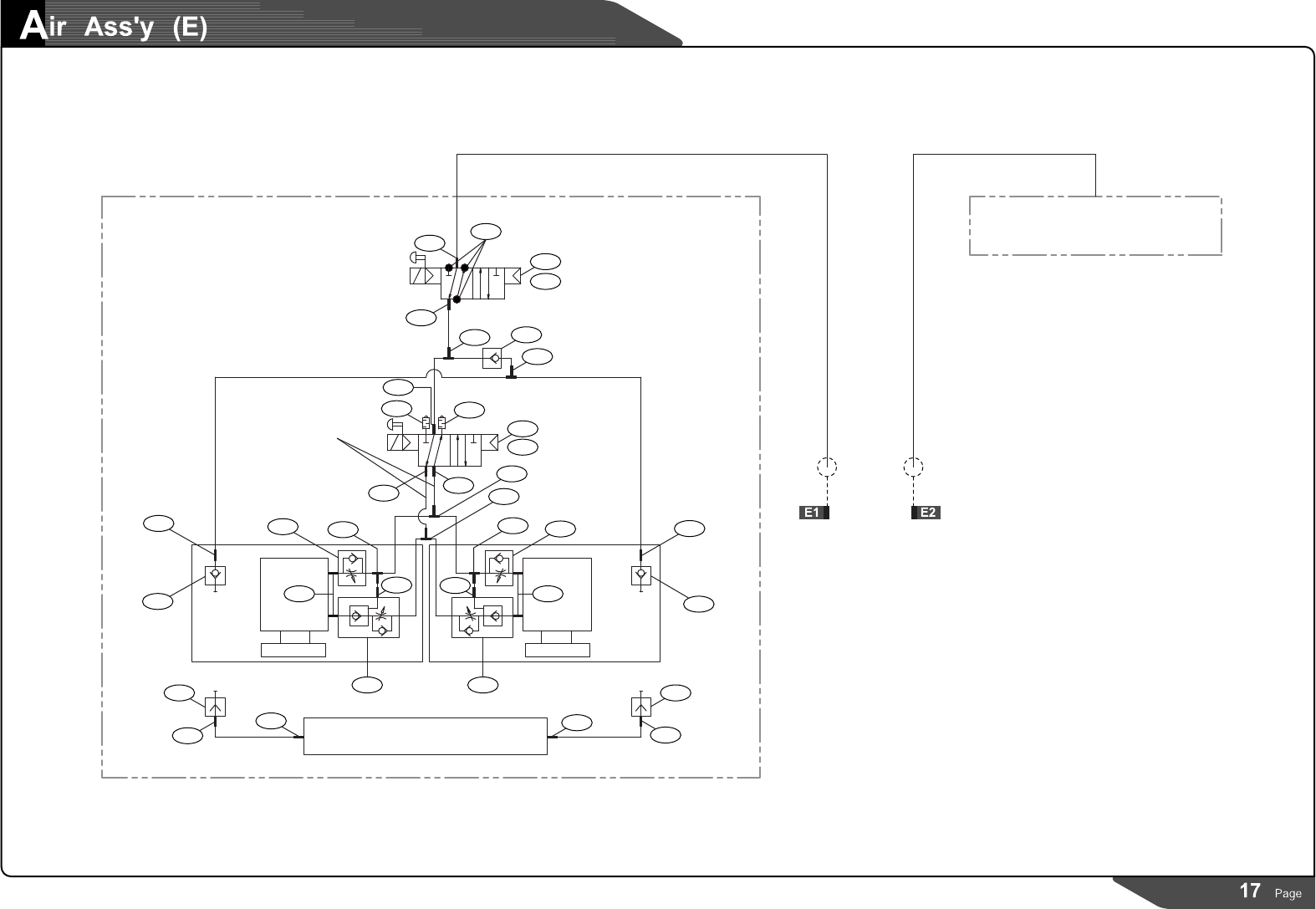

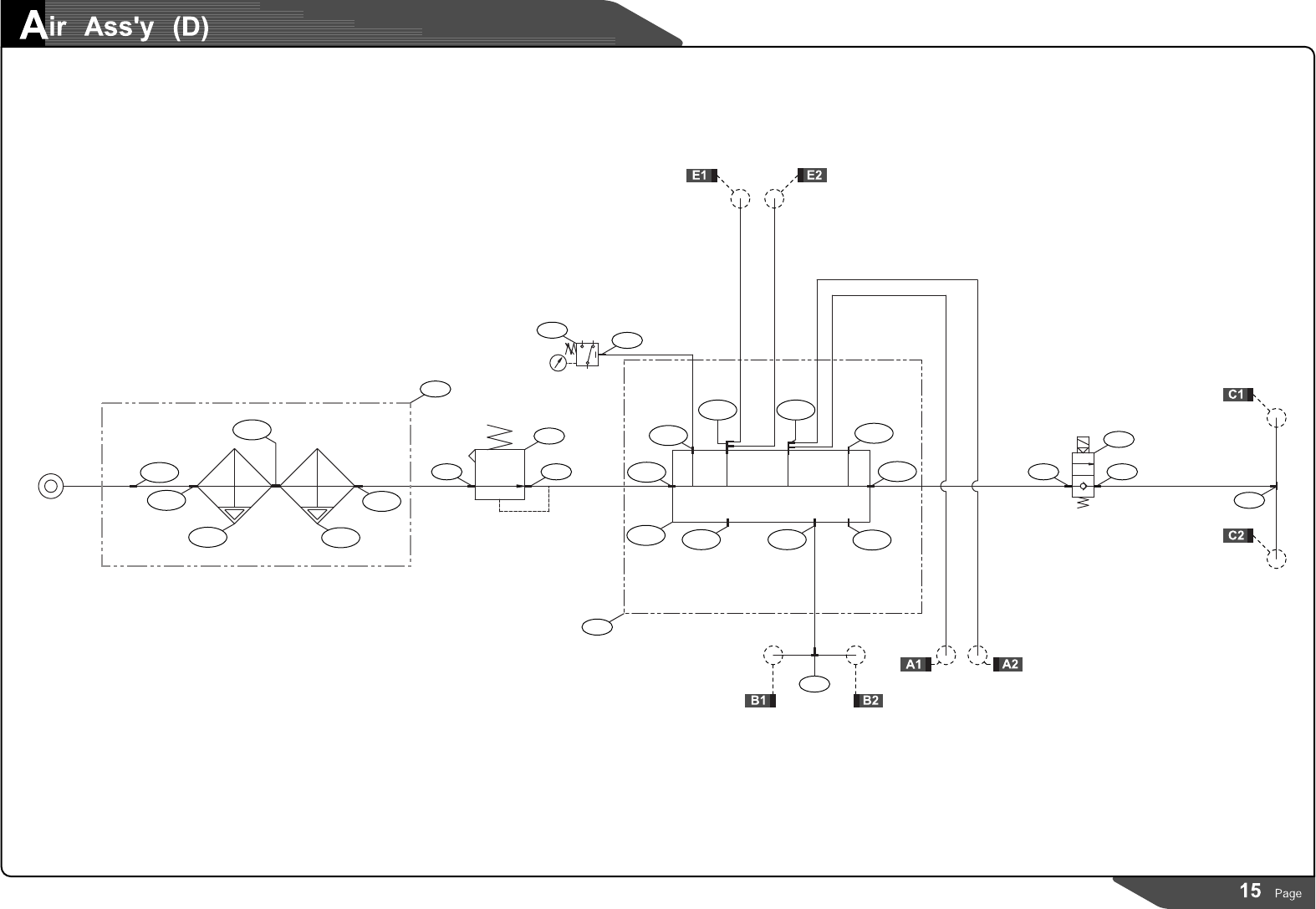

MANIFOLD󰚟ASSY󰚟(DC)
S AMS UNG TE CHWIN
Air󰚟Filter󰚟Ass'y
Regulator
Air󰚟SOL󰚟Valve󰚟Ass'y
4
4-C
4-E
4-C
4-A
4-B
4-D
8
1
5
8-K
8-B
8-D
8-B
5
2
7
8-A
8-H 8-F
8-E
8-B 8-C
5
5
6
9
3
NO. PART󰚟NO. PART󰚟NAME Q'TY TYPE REMARK
1 J6709012A REGULATOR󰚟 1
2 J6711116A BULKHEAD󰚟UNION󰚟FITTING󰚟 1
3 J6711154A UNION󰚟Y󰚟 1
4 J9058092A SM310󰚟AIR󰚟FILTER󰚟ASSY 1 J9058092A
4-A J6708016A AIR󰚟FILTER 1
4-B J6708010A OIL󰚟FILTER(CP-60󰚟OPTION) 1
4-C J6711045A ELBOW󰚟FITTING 2
4-D J6719055A SPACER 1
4-E J7500010A COUPLER󰚟 1 J7500010A
5 J1301187 ELBOW󰚟FITTING󰚟 4
6 J9061959D AIR󰚟SOL󰚟VALVE󰚟ASSY 1
6-A J6702026A SOLENOID󰚟VALVE 1
7 J90610608C AIR󰚟DOWN󰚟SNS󰚟CABLE󰚟#11󰚟 1
7-A J1300995 PRESSURE󰚟GAGE󰚟 1
8 J9058094A DC󰚟MANIFOLD󰚟ASSY(SM310) 1 J9058094A
8-A J1301188 FITTING󰚟 1
8-B J1301213 PLUG󰚟 3
8-C J1301364 ELBOW󰚟FITTING󰚟 1
8-D J6711059A STRAIGHT󰚟FITTING󰚟 1
8-E J6711134A BOW󰚟FITTING󰚟 1
8-F J6711152A FITTING󰚟 1
8-G J7158003B MANIFOLD󰚟 1 J7158003B
8-H J67111004A FITTING󰚟 1
9 J6711181A UNION󰚟Y󰚟 1
10
11
12
U2-4-6*4
U2-4-4*2.5
J9057168B
U2-4-4*2.5
U2-4-4*2.5
J9057172B
U2-4-4*2.5
J9057180A
Feeder󰚟Base󰚟(DC)
2
2
3
2
2
2
4
5
6
7
8
8
4
15
15
1
1
1
1
14
14
1
1
1111
13 13
12
12
10
10
5
5
5
5
9
9
S AMS UNG TE CHWIN
FEEDER󰚟BASE󰚟ASSY󰚟(DC)
J9057166A󰚟FEEDER󰚟BASE󰚟ASSY(FRONT-DC)
FEEDER󰚟BASE󰚟ASSY󰚟(DC)
J9057171A󰚟FEEDER󰚟BASE󰚟ASSY(REAR-DC)
