SM310_Technical-4th(User) - 第42页

NO. PART󰚟NO. PART󰚟NAME Q'TY TYPE REMARK 1 J3108057B Y-AXIS󰚟SERVO󰚟MOTOR 4 2 J6612038A COUPLING[BKL30-15-22] 4 3 J6119003A SUPPORT󰚟UNIT-Y󰚟MOTOR󰚟[J6119003A] 4 J6119003A 4 J6601077A SUPPORT󰚟UNIT-Y󰚟END󰚟[J660107…

100%1 / 111
S AMS UNG TE CHWIN
1
2
6
3
8
9
5
10
9
4
11

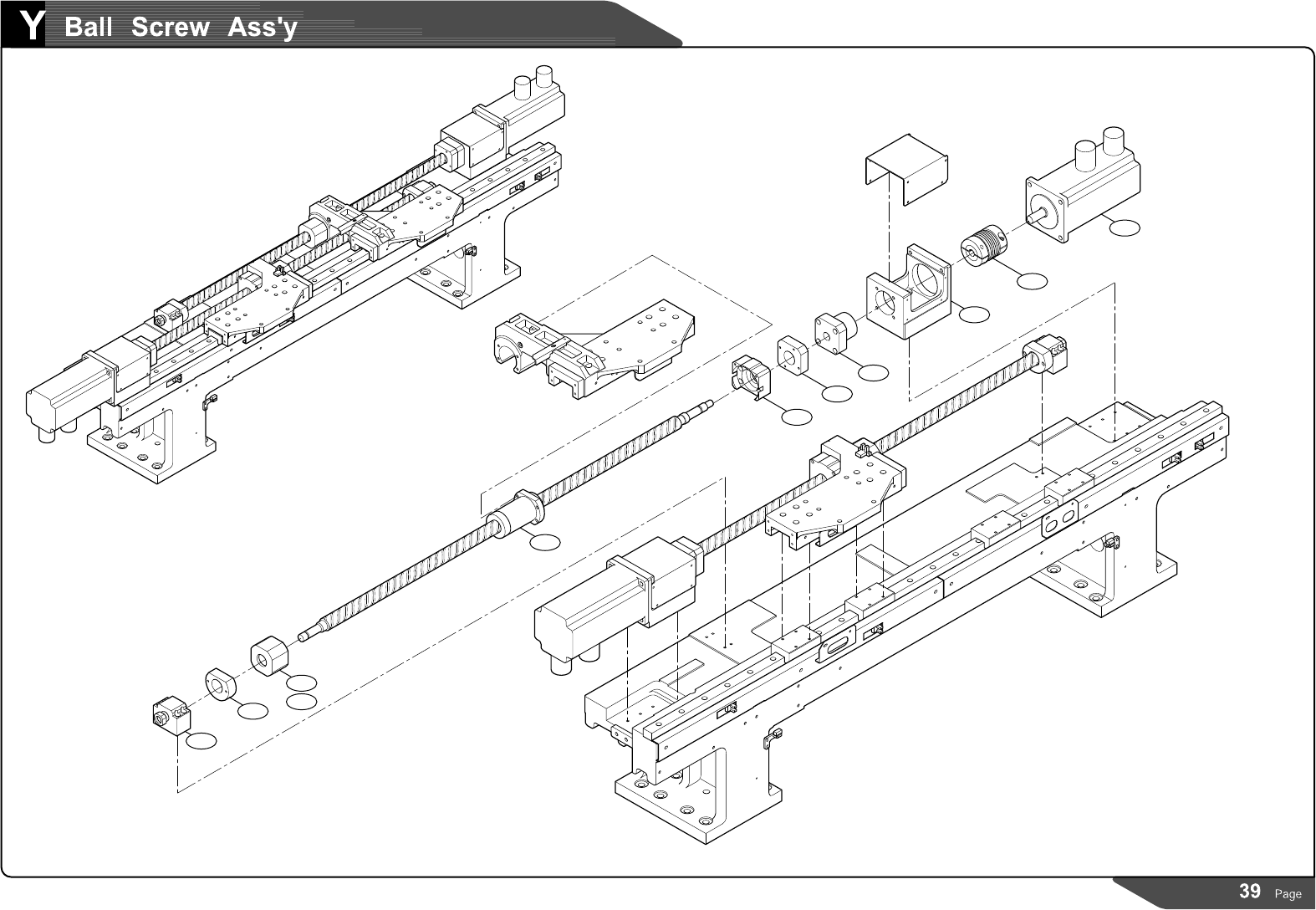

NO. PART󰚟NO. PART󰚟NAME Q'TY TYPE REMARK
1 J3108057B Y-AXIS󰚟SERVO󰚟MOTOR 4
2 J6612038A COUPLING[BKL30-15-22] 4
3 J6119003A SUPPORT󰚟UNIT-Y󰚟MOTOR󰚟[J6119003A] 4 J6119003A
4 J6601077A SUPPORT󰚟UNIT-Y󰚟END󰚟[J6601077A] 4 J6601077A
5 J6606038A BALL󰚟SCREW[WGF2550-3GT+1080LC5Y] 4
6 J7054080E MOTOR󰚟BRACKET-Y[J7054080E] 4 J7054080E
7 J7354003B CUSHION-Y󰚟MOTOR[J7354003B] 4 J7354003B
8 J7354004B CUSHION-Y󰚟TAIL[J7354004B] 4 J7354004B
9 J7154118C CAP-NUT[J7154118C] 4 J7154118C
10 J7154119C END󰚟CAP-NUT[J7154119C] 2 J7154119C
11 J7154120C END󰚟CAP-NUT-LONG[J7154120C] 2 J7154120C
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
S AMS UNG TE CHWIN
2
4
1
3
