S AMS UNG TE CHWIN
S AMS UNG TE CHWIN

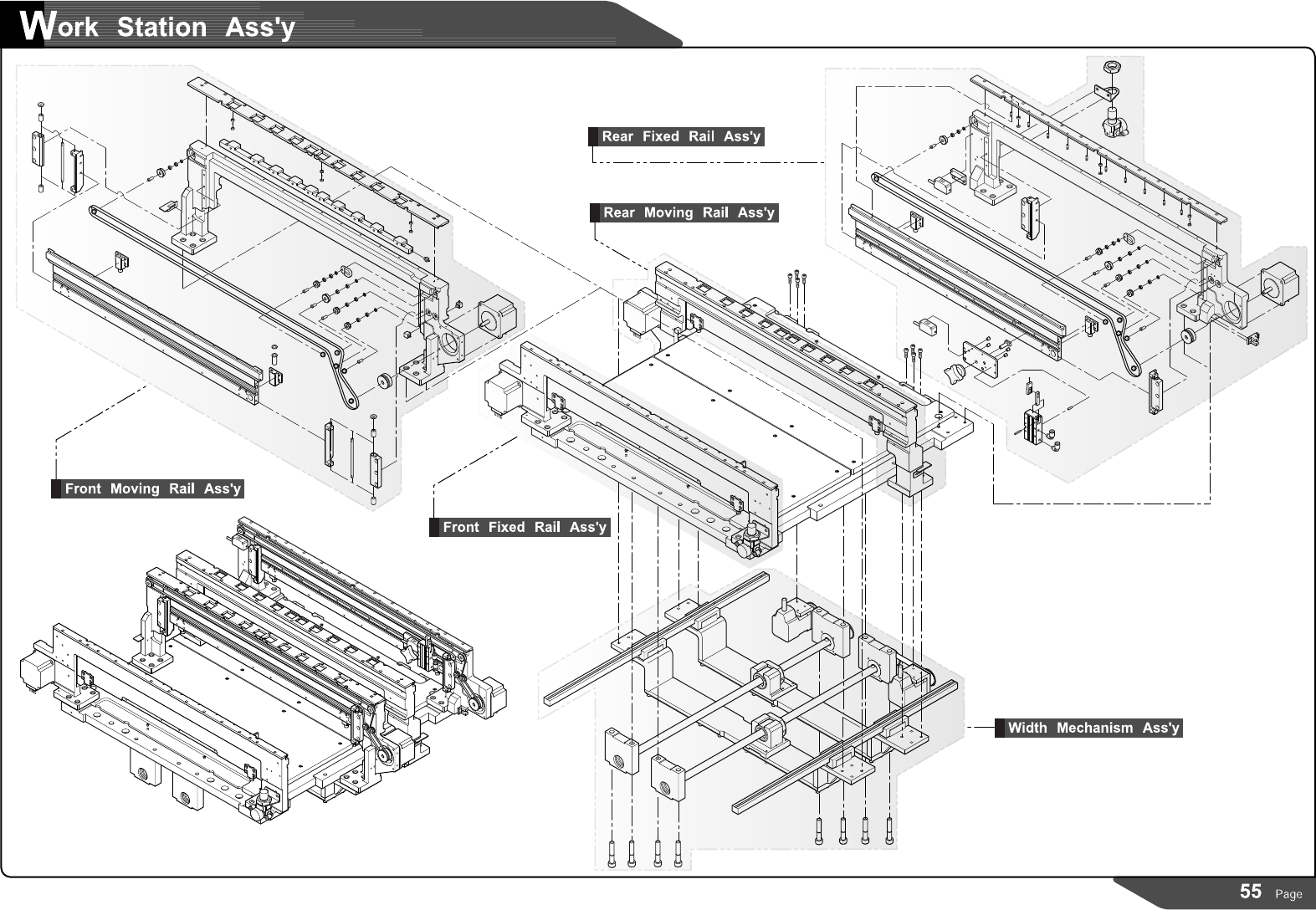

3
7
1
17
33
32
2
11
16
2
10
22
45
12
43
38
35
36
18
19
34
13
31
15
14
4
37
9
28
24
26
25
27
23
23
21
30
20
29
23
25
26
39
42
44
40
41

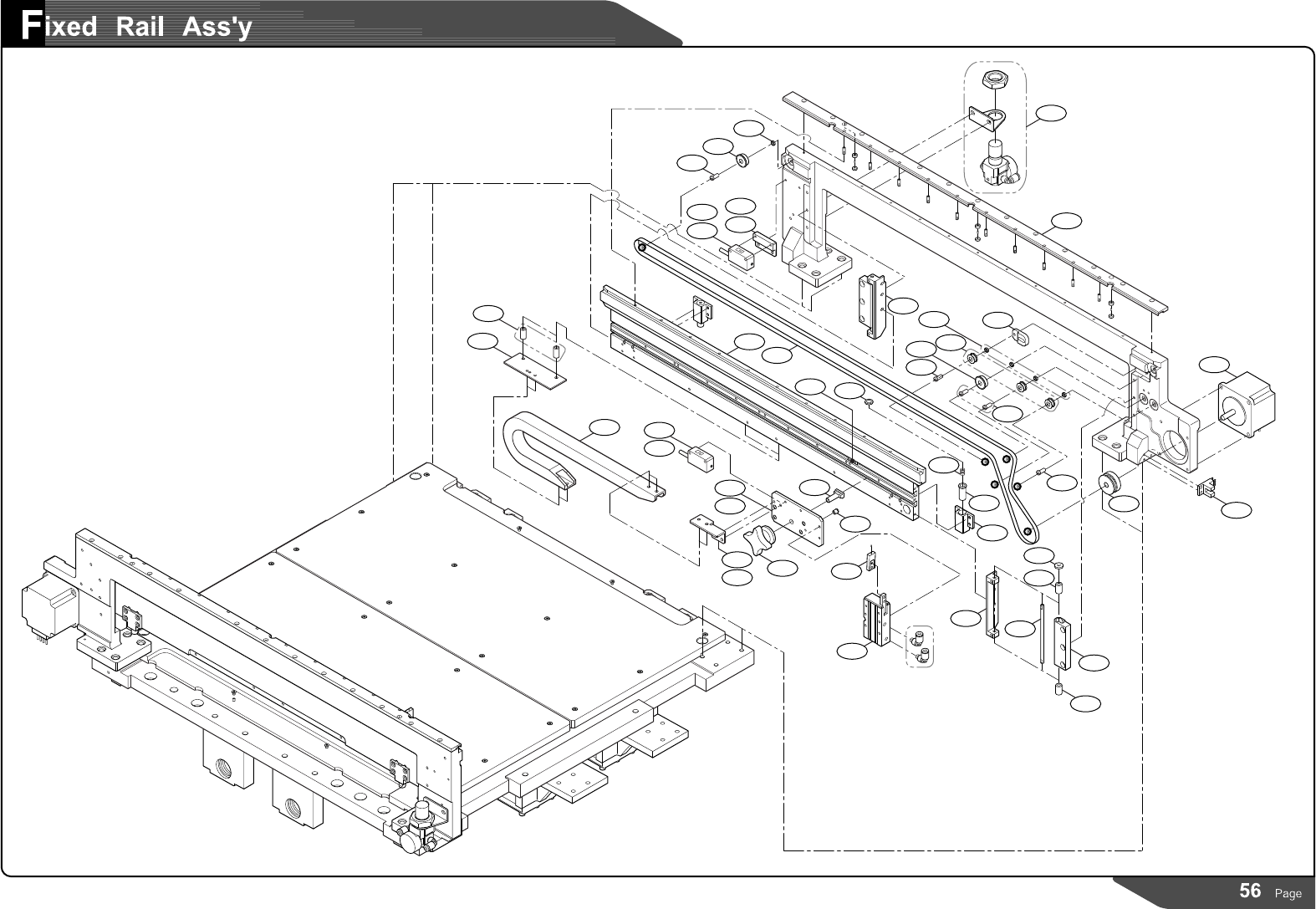

NO. PART󰚟NO. PART󰚟NAME Q'TY TYPE REMARK
1 J3104017A STEP󰚟MOTOR 2
2 J6601051A BALL󰚟BUSH 8
3 J6601057A LM󰚟SHAFT 4
4 J6602045A BELT-WORKING 2
5 J9080974B FRONT󰚟WORK󰚟STOPPER󰚟SNS󰚟CABLE 1 SM310-TEP-06-1
6 J9080977B REAR󰚟WORK󰚟STOPPER󰚟SNS󰚟CABLE 1 SM310-TEP-0A-1
7 J6709018A REGULATOR 2
8 J6711255A FITTING 4
9 J7153364A SHAFT󰚟HOLDER󰚟LEFT 2 J7153364A
10 J7153365A SHAFT󰚟HOLDER󰚟RIGHT 2 J7153365A
11 J7153371A BUSH󰚟HOUSING 4 J7153371A
12 J7153376A STOPPER󰚟BAR 2
13 J2100172 SPRING󰚟CAP 4 J2100172
14 J7053091B BLOCK󰚟SPRING 4 J7053091B
15 J7153065B BUSH󰚟SPRING 4 J7153065B
16 J7353001A CUSHION 4 J7353001A
17 J3212022A LIMIT󰚟SENSOR󰚟 2
18 J90800972C FRONT󰚟WORK󰚟SNS󰚟#2󰚟CABLE 1 SM310-TEP-03-1
19 J90800975B REAR󰚟WORK󰚟SNS󰚟#2󰚟CABLE 1 SM310-TEP-07-1
20 J90800973C FRONT󰚟WORK󰚟SNS󰚟#1󰚟CABLE 1 SM310-TEP-05-1
21 J90800976B REAR󰚟WORK󰚟SNS󰚟#1󰚟CABLE 1 SM310-TEP-09-1
22 J6401004A STOPPER󰚟KNOB 2
23 J7053097B SCREW-PULLEY 8 J7053097B
24 J7053247A SCREW-PULLEY󰚟 2 J7053247A
25 J7153073A IDLE󰚟PULLEY-LARGE󰚟 4 J7153073A
26 J7153075A SPACER-PULLEY󰚟 8 J7153075A
27 J7153163A IDLE󰚟PULLEY-SMALL󰚟 6 J7153163A
