NO. PART󰚟NO. PART󰚟NAME Q'TY TYPE REMARK 1 J90610466E CAN󰚟BUS󰚟CABLE2 TEP-05-1 2 J90610608C AIR󰚟DOWN󰚟SNS󰚟CABLE󰚟#11󰚟 MIB-07-11 3 J9075376D SOL󰚟EXT󰚟CABLE(FRONT) CP60HP-TEP-02-21 4 J9075401F SOL󰚟EXT󰚟CABLE(RE…

100%1 / 111
S AMS UNG TE CHWIN
HP-1-TEP-0M-33
CN37
I/O󰚟󰚟#1
HP-TEP-02-11
CN15
BUZZER
HP-TEP-0C-12
CN42
CN32
CN9
HP-1-MIB-07-12
CN1
CN43
HP-TEP-0B-2
R.󰚟SW󰚟
BOARD
HP-TEP-0C-21
REAR
ANC󰚟SOL
ANC󰚟REAR
SNS󰚟#1(ZC153A)
SMEMA
BEFORE
HP-TEP-01-11
J2
CON3
HP-1-TEP-0M-34
J8
DC󰚟PWR
HP-TH-TEP-05
SM310-TEP-01-5
SM310-TEP-02-2
FRONT
TEACHING
BOX
SM310-TEP-06-2
CLAMP
SOL/F
CN5
FRONT
COLLISION
SENSOR
Y11
HP-TEP-0C-21
HP-TEP-01-21
J1
CN53
CN16
STEP
SM310-TEP-07-1
CABLE󰚟BARE
HP-1-MIB-02-11
HP-1-MIB-03-3
To󰚟see󰚟STEP&TEP
SERVO󰚟BLOCK
To󰚟see󰚟VISION󰚟BLOCK
CN29
J2
J1
HP-TEP-0C-21
REAR
TEACHING
BOX
J2
J2
HP-TH-MIB-08
FREE(EMG)
FRONT󰚟WORK
STP󰚟SOL
CN36
ANC󰚟FRONT
SNS
#1(ZC153A)
CN30
SM310-TEP-09-1
HP-TEP-02-12
CN4
HP-TEP-0B-22
SM310-TEP-06-2
TEP󰚟386EX
SM310-TEP-01-5
CN28
TEP-0M-2
F.󰚟SW󰚟
BOARD
J1
SM310-TEP-02-21
HP-TH-MIB-0J
SM310-MIB-0I
J1
FRONT󰚟WORK
BUT󰚟SOL
REAR󰚟WORK󰚟#1
(BYD-30-DDT)
CABLE󰚟BARE
FRONT󰚟WORK
STP󰚟UP
(D-F9BVL)
HP-1-MIB-03-1
INLET󰚟#2
(BYD-50-DDT)
SM310-TEP-01-5
CN30
CN16
P3
TEP
SM310-TEP-0D-1
CN20
TOWER󰚟LAMP
CN6
CONTROL
REAR󰚟WORK
STP󰚟UP󰚟(D-F9BVL)
OUTLET󰚟STP󰚟UP
(D-F9BVL)
SM310-TEP-02-2
FRONT󰚟WORK
STP󰚟DN
(D-F9BVL)
CN4
CN28
HP-TEP-01-2
J2
SM310-TEP-01-5
HP-1-MIB-03-2
MULTI󰚟󰚟󰚟I/O
R-FEEDER
UNLOCK
SNS
SM310-TEP-0A-2
CN35
CN23 CN19
CN33
HP-1-TEP-0M-31
REAR󰚟WORK󰚟#2
(BYD-30-DDT)
FRONT󰚟WORK
BUT󰚟UP
(D-A93)
REAR󰚟WORK
BUT󰚟UP󰚟(D-A93)
FRONT󰚟WORK󰚟#2
(BYD-30-DDT)
CN2
HP-1-TEP-01-1
HP-TEP-0B-12
J7
MIB-07-11
HP-TH-TEP-0D
CN18
CN11
CAN2
SM310-TEP-08-2
CN41
CN18
J5
OUTLET󰚟STP󰚟DN
(D-F9BVL)
REAR󰚟WORK
STP󰚟DN󰚟(D-F9BVL)
P3
CN1
CABLE󰚟BARE
MAIN
POWER
SUPPLY
CN27
AIR󰚟DN
SENSOR
CN8
HP-TH-MIB-08-1
CN7
CN21
CN50
HP-TEP-02-21
CN29
LINE
HP-TEP-0C-14
SM310-TEP-03-1
CLAMP
SOL/R
REAR󰚟WORK
BUT󰚟DN󰚟(D-A93)
CN31
I/O󰚟󰚟#2
J1
J4
SM310-TEP-0C-2
CN25
CN22
CN17
HP-TEP-02-21
CN31
FRONT󰚟WORK
BUT󰚟DN
(D-A93)
CABLE󰚟BARE
SM310-TEP-05-1
CN49
CN6
CN2
SM310-TEP-08-2
OUTLET󰚟#1
(BYD-50-DDT)
INLET󰚟STP󰚟UP
(D-F9BV)
HP-1-MIB-0B-12
ILLUMINATION
CN35
CN17
SM310-TEP-02-2
CN45
SM310-TEP-04-2
HP-1-MIB-03-4
HP-TEP-02-21
SMEMA
AFTER
HP-TH-MIB-0D-2
CABLE󰚟BARE
FRONT󰚟WORK󰚟#1
(BYD-30-DDT)
HP-1-MIB-01-1
CAN2
SM310-TEP-08-2
HP-TEP-0B-1
CN1
CN1
F-FEEDER
UNLOCK
SNS
REAR
ON
CN26
INLET󰚟#1
(BYD-50-DDT)
CN15
SM310-TEP-02-11
J1
HP-1-MIB-02-21
HP-TEP-02-21
J6
CN32
RT
PC
DC󰚟PWR
SM310-TEP-0C-2
INLET󰚟STP󰚟DN
(D-F9BV)
SM310-TEP-0A-2
MIO󰚟386EX
SM310-TEP-0D-2
TEP󰚟SERVO
RT󰚟(PCI)
CAN󰚟MASTER
HP-TEP-02-21
J1
CN13
CN2
CN34
ANC󰚟FRONT
SNS
#2(ZC153A)
OUTLET
STP󰚟SOL
CABLE󰚟BARE
HP-1-PS-0A
SM310-TEP-0A-2
CN27
MULTI󰚟󰚟󰚟I/O
SM310-TEP-06-2
HP-1-MIB-05-2
BACK󰚟PLANE
CONTROL
FRONT󰚟WORK
EDGEFIX󰚟SOL
REAR󰚟WORK
BUT󰚟SOL
HP-1-TEP-01-3
OUTLET󰚟#2
(BYD-50-DDT)
CN7
J1
REAR󰚟WORK
EDGEFIX󰚟SOL
CN24
TEP-0M-1
MIO
SM310-TEP-04-2
CN14
CLAMP󰚟DN
SENSOR/R
CN3
BACK󰚟PLANE
CN4
INLET
STP󰚟SOL
HP-TEP-0C-21
CN44
HP-1-TEP-01-4
CABLE󰚟BARE
J3
CABLE󰚟BARE
ILLUMINATION
HP-1-TEP-0M-32
REAR󰚟WORK
STP󰚟SOL
J1
HP-TH-MIB-04
J2
CN2
J1
CN33
HP-1-TEP-01-2
FREE(EMG)
CN4
FRONT
ANC󰚟SOL
CLAMP󰚟DN
SENSOR
/F
HP-TEP-0C-21
ANC󰚟REAR
SNS󰚟#2(ZC153A)
CN36
HP-TEP-01-1
J1
SM310-05-1
TX
TX
SAFETY
SENSOR
RX
HP-TH-MIB-0E-1
FRONT
SAFETY
SENSOR
REAR
SM310-MIB-0E-2
SM310-MIB-0E-2
HP-TH-MIB-0E-1
RX
CV󰚟37
CV󰚟37
CV󰚟37
CV󰚟37
CN12
CN51 CN13
CN52
*
HP-1-MIB-03-1
HP-1-MIB-03-3
HP-1-MIB-03-2
HP-1-MIB-03-4
Option󰚟:
*
*
*
*
SM310-MIB-0I
F󰚟FEEDER󰚟CTRL
BOARD
R󰚟FEEDER󰚟CTRL
BOARD
SMPS
24V
CN1
CON4
CN1
SM310-1-PS-0F
CN2 CN3CN4 CN5
CN2 CN3CN4 CN5
F/R󰚟Feeder
Base󰚟Board
F/L󰚟Feeder
Base󰚟Board
R/R󰚟Feeder
Base󰚟Board
R/L󰚟Feeder
Base󰚟Board
SM310-FD-03-01
SM310-FD-03-02
SM310-FD-03-03
SM310-FD-03-04
SM310-FD-04-01
SM310-FD-04-02
SM310-FD-04-03
SM310-FD-04-04
CN24
+24V󰚟PWR󰚟CTRL
SM310-TEP-ON-01
SM310-TEP-04-2
SM310-TEP-0C-2
CN23
RELAY󰚟#1
SM310-MIB-0K-04
FRONT󰚟DOOR
REAR󰚟DOOR
310-MIB-0K-03
310-MIB-0K-02
310-MIB-0K-01
READY󰚟&󰚟SAFEGUARD󰚟OVERRIDE

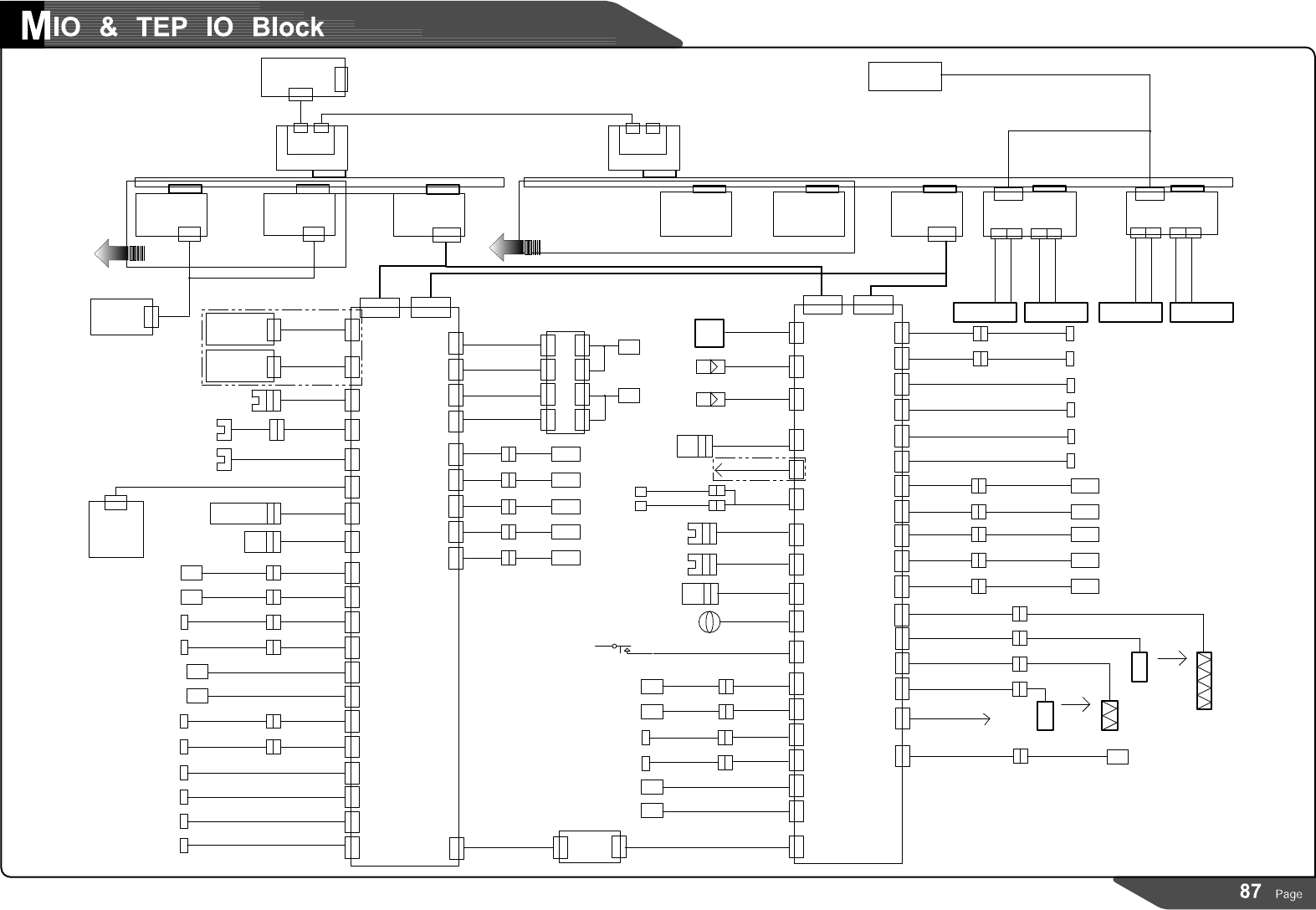

BLOCK󰚟PART󰚟REFERENCE󰚟
CN37
BOARD󰚟OUT󰚟SENSOR
(BYD-30-DDT)
TEP-0N-01TEP-0N-02
3
4
RELAY
KVMS󰚟BLOCK󰚟
PART󰚟REFERENCE
NO. PART󰚟NO. PART󰚟NAME Q'TY TYPE REMARK
1 J90610466E CAN󰚟BUS󰚟CABLE2 TEP-05-1
2 J90610608C AIR󰚟DOWN󰚟SNS󰚟CABLE󰚟#11󰚟 MIB-07-11
3 J9075376D SOL󰚟EXT󰚟CABLE(FRONT) CP60HP-TEP-02-21
4 J9075401F SOL󰚟EXT󰚟CABLE(REAR) CP60HP-TEP-0C-21
5 J9080134D POWER󰚟STATUS󰚟CABLE CP60HP-1-PS-0A
6 J9080135E TOWER󰚟LAMP󰚟CABLE󰚟#12 CP60HP-1-MIB-0B-12
7 J9083103A BUZZER󰚟EXT󰚟CABLE SM310-MIB-05-2
8 J90800141C AIR󰚟DOWN󰚟SNS󰚟EXT󰚟CABLE󰚟#12 CP60HP-1-MIB-07-12
9 J9083102A Y11󰚟COLLISION󰚟SNS󰚟CABLE SM310-MIB-01-1
10 J9080150B FRONT󰚟ANC󰚟SNS󰚟#1󰚟CABLE CP60HP-1-TEP-01-1
11 J9080151B FRONT󰚟ANC󰚟SNS󰚟#2󰚟CABLE CP60HP-1-TEP-01-2
12 J9080152A REAR󰚟ANC󰚟SNS󰚟#1󰚟CABLE CP60HP-1-TEP-01-3
13 J9080153A REAR󰚟ANC󰚟SNS󰚟#2󰚟CABLE CP60HP-1-TEP-01-4
14 J9080157A INLINE󰚟CABLE󰚟#31 CP60HP-1-TEP-0M-31
15 J9080158A INLINE󰚟CABLE󰚟#32 CP60HP-1-TEP-0M-32
16 J9080159A INLINE󰚟CABLE󰚟#33 CP60HP-1-TEP-0M-33
17 J9080160A INLINE󰚟CABLE󰚟#34 CP60HP-1-TEP-0M-34
18 J90830143D FEEDER󰚟UNLOCK󰚟SNS󰚟CABLE󰚟#11 SM310-MIB-02-31
19 J90830144D FEEDER󰚟UNLOCK󰚟SNS󰚟CABLE󰚟#21 SM310-MIB-02-41
20 J90800529C CAN󰚟BUS󰚟CABLE󰚟1 CP60HP-TH-TEP-05
21 J90800531C ILLUMINATOR󰚟POWER󰚟CABLE CP60HP-TH-MIB-0D-2
22 J9080534B I/O#2󰚟POWER󰚟CABLE CP60HP-TH-MIB-08-1
23 J9080535C TEP󰚟CONTROL󰚟CABLE CP60HP-TH-TEP-0D
24 J9080536C MIO󰚟CONTROL󰚟CABLE CP60HP-TH-MIB-04
25 J9080537C I/O#1󰚟POWER󰚟CABLE CP60HP-TH-MIB-08
26 J9080539C TEACHING󰚟BOX󰚟RS-232C󰚟CABLE CP60HP-TH-MIB-0J
27 J9080868B FRONT󰚟SAFETY󰚟SENSOR󰚟CABLE CP60HP-TH-MIB-0E-1
NO. PART󰚟NO. PART󰚟NAME Q'TY TYPE REMARK
28 J90800942B ANC󰚟SENSOR󰚟CABLE󰚟ASS'Y (SM310-TEP-01-5)
29 J90800972C FRONT󰚟WORK󰚟SNS󰚟#2󰚟CABLE SM310-TEP-03-1
30 J90800973C FRONT󰚟WORK󰚟SNS󰚟#1󰚟CABLE SM310-TEP-05-1
31 J90800975B REAR󰚟WORK󰚟SNS󰚟#2󰚟CABLE SM310-TEP-07-1
32 J90800976B REAR󰚟WORK󰚟SNS󰚟#1󰚟CABLE SM310-TEP-09-1
33 J9080978B INLET󰚟STOPPER󰚟SOL󰚟CABLE SM310-TEP-02-2
34 J9080979B OUTLET󰚟STOPPER󰚟SOL󰚟CABLE SM310-TEP-0C-2
35 J9080980B FRONT󰚟ANC󰚟SOL󰚟CABLE SM310-TEP-02-11
36 J9080981B FRONT󰚟WORK󰚟EDGE󰚟FIXER󰚟SOL󰚟CABLE SM310-TEP-0D-2
37 J9080982B FRONT󰚟WORK󰚟STOPPER󰚟SOL󰚟CABLE SM310-TEP-06-2
38 J9080983B FRONT󰚟WORK󰚟BUT󰚟SOL󰚟CABLE SM310-TEP-04-2
39 J9080984B REAR󰚟ANC󰚟SOL󰚟CABLE SM310-TEP-02-21
40 J9080985B REAR󰚟WORK󰚟EDGE󰚟FIXER󰚟SOL󰚟CABLE SM310-TEP-0D-1
41 J9080986B REAR󰚟WORK󰚟STOPPER󰚟SOL󰚟CABLE SM310-TEP-0A-2
42 J9080987B REAR󰚟WORK󰚟BUT󰚟SOL󰚟CABLE SM310-TEP-08-2
43 J9080992B REAR󰚟SAFETY󰚟SENSOR󰚟CABLE SM310-MIB-0E-2
44 J9080885A TEACHING󰚟BOX󰚟EXT󰚟2󰚟CABLE CP63HP-MIB-0H
45 J9083023A INLINE󰚟CABLE󰚟#1󰚟 SM310-TEP-0M-1
46 J9083024A INLINE󰚟CABLE󰚟#2󰚟 SM310-TEP-0M-2
47 J9083045B FEEDER󰚟CONTROL󰚟PWR󰚟CABLE SM310-1PS-0F
48 J9083129A FDR󰚟SOL󰚟OUTPUT󰚟CABLE󰚟#1 SM310-FD-03-05
49 J9083130A FDR󰚟SOL󰚟OUTPUT󰚟CABLE󰚟#2 SM310-FD-03-06
50 J9083131A FDR󰚟SOL󰚟OUTPUT󰚟CABLE󰚟#3 SM310-FD-03-07
51 J9083132A FDR󰚟SOL󰚟OUTPUT󰚟CABLE󰚟#4 SM310-FD-03-08
52 J9083137A FDR󰚟SENSOR󰚟INPUT󰚟CABLE󰚟ASSY󰚟#1 SM310-FD-04-05
53 J9083138A FDR󰚟SENSOR󰚟INPUT󰚟CABLE󰚟ASSY󰚟#2 SM310-FD-04-06
54 J9083139A FDR󰚟SENSOR󰚟INPUT󰚟CABLE󰚟ASSY󰚟#3 SM310-FD-04-07
