Nachrüstanleitung S15-23, F3-F5, HS50 Kurze Folienabzugskante für Gurtzuführmodul 3x8 mm S
Ausgabe 10/00 1 Übersicht
5
hEHUVLFKW
In dieser Nachrüstanleitung ist die Nachrüstung der kurzen Abzugskante für das Gurtzuführmodul
3x8 mm S beschrieben.
)XQNWLRQDOH%HVFKUHLEXQJGHV/HLVWXQJVPHUNPDOV
Bei Gurtzuführmodulen 3x8 mm S können auf Grund von Fertigungstoleranzen die Spleißstellen
an der Folienabzugskante hängen bleiben. Daher wird in der Serie jetzt eine um 0,05 mm ge-
kürzte Folienabzugskante verwendet.
6LFKHUKHLWVKLQZHLVH
WARNUNG
Å Beachten Sie die geltenden Unfallverhütungsvorschriften.
:HUN]HXJHXQG+LOIVPLWWHO
– Standardwerkzeug
Kurze Folienabzugskante für Gurtzuführmodul 3x8 mm S Nachrüstanleitung S15-23, F3-F5, HS50
4 Teile Ausgabe 10/00
6
7HLOH

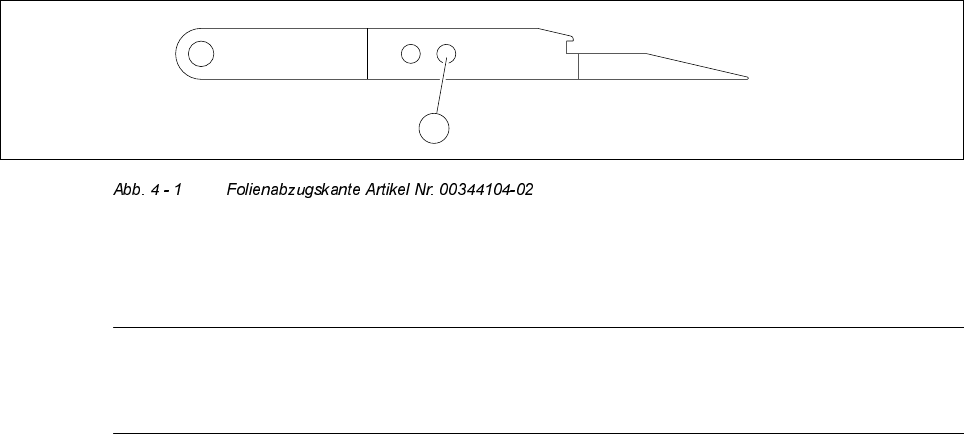

Es werden Folienabzugskanten Artikel Nr. 00344104-0 benötigt.
/HJHQGH
1 Markierung
HINWEIS
Die kurzen Folienabzugskanten Artikel Nr. 00344104-0 sind je nach Hersteller mit ein bis vier
Markierungen (siehe Abb. 4 - 1) gekennzeichnet.
1
Nachrüstanleitung S15-23, F3-F5, HS50 Kurze Folienabzugskante für Gurtzuführmodul 3x8 mm S
Ausgabe 10/00 5 Folienabzugskante ersetzen
7
)ROLH QDE]XJVNDQWHHUVHW]HQ
/HJHQGH
1Welle
2 Abholfenster komplett
3 Folienabzugskante
4 Gewindestift M1,6x2,5
Å Lösen Sie den Gewindestift (4) und schieben Sie die Welle (1) heraus.
Å Tauschen Sie die 3 Folienabzugskanten (3).
Å Befestigen Sie die Folienabzugskanten (3) und Abholfester (2) mittels Welle (1) am Förderer.
Å Sichern Sie die Welle mit dem Gewindestift (4).
