Kurze Folienabzugskante für Gurtzuführmodul 3x8 mm S Nachrüstanleitung S15-23, F3-F5, HS50 5 Folienabzugskante ersetzen Ausgabe 10/00 8
Nachrüstanleitung S15-23, F3-F5, HS50 Kurze Folienabzugskante für Gurtzuführmodul 3x8 mm S
Ausgabe 10/00 5 Folienabzugskante ersetzen
7
)ROLH QDE]XJVNDQWHHUVHW]HQ

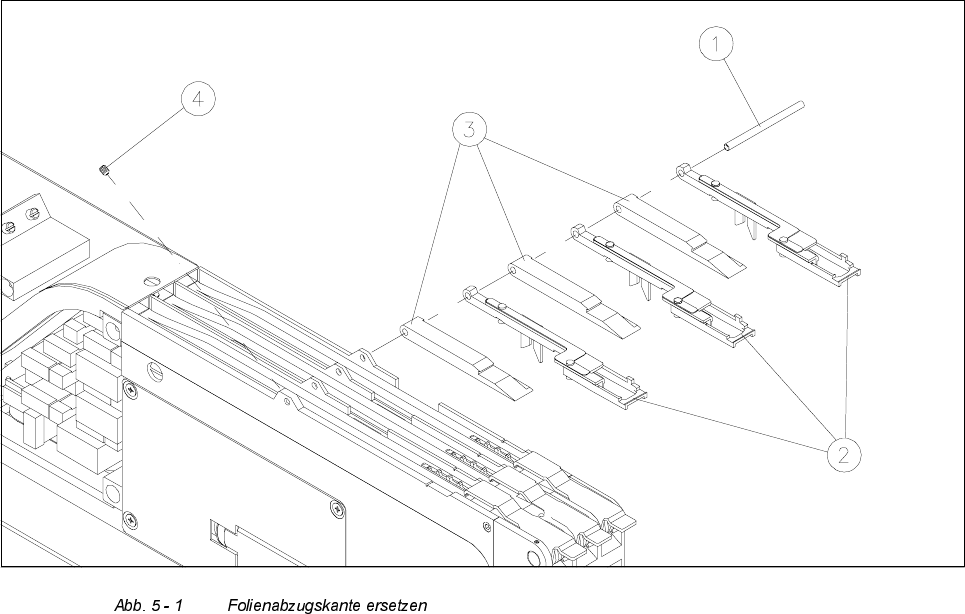

/HJHQGH
1Welle
2 Abholfenster komplett
3 Folienabzugskante
4 Gewindestift M1,6x2,5
Å Lösen Sie den Gewindestift (4) und schieben Sie die Welle (1) heraus.
Å Tauschen Sie die 3 Folienabzugskanten (3).
Å Befestigen Sie die Folienabzugskanten (3) und Abholfester (2) mittels Welle (1) am Förderer.
Å Sichern Sie die Welle mit dem Gewindestift (4).
Kurze Folienabzugskante für Gurtzuführmodul 3x8 mm S Nachrüstanleitung S15-23, F3-F5, HS50
5 Folienabzugskante ersetzen Ausgabe 10/00
8
Retrofit Instructions S15-23, F3-F5, HS50 Short Foil Removal Edge for Tape Feeder Module 3x8 mm S
10/00 Issue 6 Overview
9
2YHUYLHZ
These retrofit instructions describe the retrofit procedure for the short foil removal edge of the tape
feeder module 3x8 mm S.
)XQFWLRQDO'HVFULSWLRQRI3HUIRUPDQFH)HDWXUH
Due to production tolerances, the splices can snag at the foil removal edge on 3x8 mm S tape
feeder modules. For this reason, a foil removal edge shortened by 0.05 mm is now used in series
production.
6DIHW\,QVWUXFWLRQV
WARNING
Å Observe applicable accident prevention regulations.
7RROVDQG(TXLSP HQW
– Standard tools
