753/754
用户手册
6
gks03f.tif

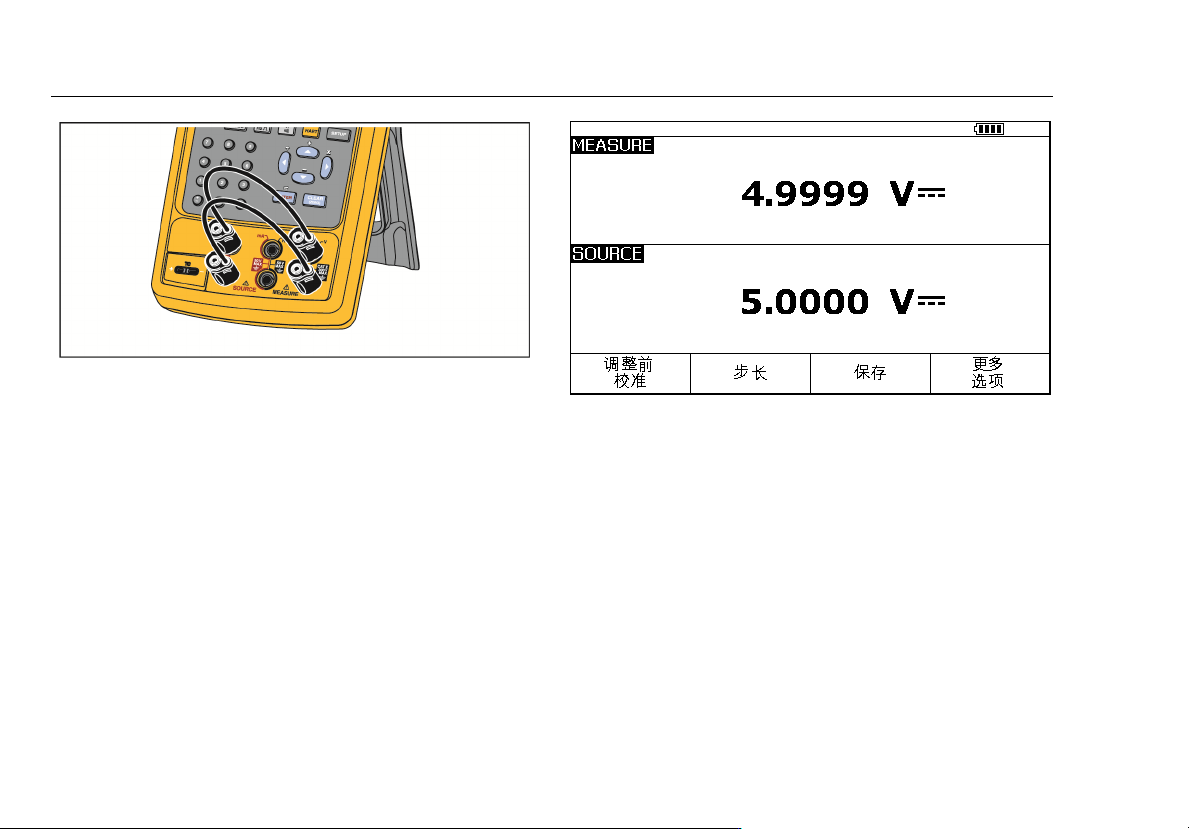

图 1. 跨接器连接
图 2. 测量/输出示例
Documenting Process Calibrator
操作功能
7
操作功能
输入和输出插口
图 3 显示了输入和输出插口及连接器。图 2 解释了它们的用
途。
表 2. 输入/输出插口和连接器
编号 名称 说明
A
HART 插口（仅限 754） 将产品连接到 HART 设备。
B
压力模块连接器 将产品连接到压力模块。
C
热电偶输入/输出
用于测量或模拟热电偶的插口。该插口可接受采用中心距为 7.9 毫米（0.312 英
寸）的扁平型直列插刀的迷你极化热电偶插头。
D，E
w测量 V 插口 用于测量电压、频率、三线或四线 RTD（热电阻）的输入插口。
F，G
w输出 mA、测量 mA Ω
RTD 插口
用于输出或测量电流、测量电阻和 RTD，以及供应回路电源的插口。
H，I
w输出 V Ω RTD 插口 用于输出电压、电阻、频率及模拟 RTD 的输出插口。
J
电池充电器插口
用于电池充电器/通用电源（本手册中称为电池充电器）的插口。将电池充电器
用于可使用交流电源的台面应用。
K
USB 端口（2 型） 将产品连接到 PC 上的 USB 端口。
753/754
用户手册
8
gks05f.tif

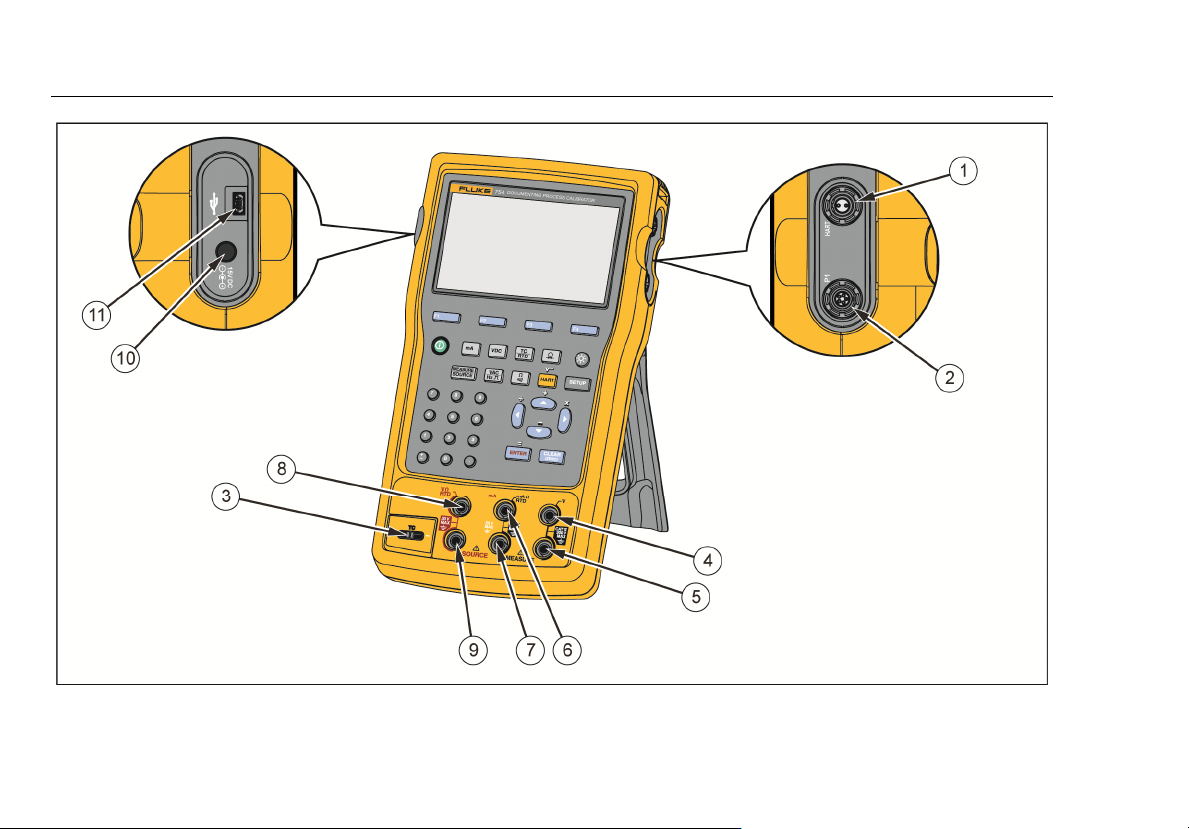

图 3. 输入/输出插口和连接器
