753/754
用户手册
22
图 9. 个性化产品
5. ID 字符串显示在带框区域的底部。要清除某个字符，
按退格 (Back Space) 功能键。要清除整个字符串，
按 C。ID 字符串中记录的信息将与内存中存储的所
有测量值一同记录。
6. 按 U、D、L 或 R 选择一个字符，然后按 E。使
用数字键盘记录数值。
7. 执行第 6 步，直至获得满意的 ID 字符串。
8. 按完成 (Done) 功能键。
9. 按完成 (Done) 功能键或 s 退出“设置”(Setup) 模
式。
测量模式
注意
要在测量时得到最佳的降噪效果和精确度，请使
用电池；不要使用电池充电器。
操作模式（例如“测量”(MEASURE)、“输出”(SOURCE)）
显示在显示屏的左上方。如果产品未处于“测量
”(MEASURE) 模式，则按 M 直到显示“测量
”(MEASURE)。要更改测量 (MEASURE) 参数，产品必须
处于“测量”(MEASURE) 模式。
测量量程
产品通常会自动变到正确的测量量程。如果处于量程状
态，显示屏左下方会显示 Range（量程）或 Auto（自
动）。技术规格中显示了自动量程切换点。当按量程
(Range) 功能键时，量程被锁定。再按一下该键，转到下
一个更高的量程并锁定。当选择不同的测量功能时，自动
量程功能 (Auto Range) 生效。
如果量程被锁定，则超出量程的输入在显示屏上显示
为 - - - - - -。在自动量程 (Auto Range) 中，超出量程
显示为 ! ! ! ! ! !。
Documenting Process Calibrator
测量模式
23
电气参数测量
打开产品电源时，产品处于直流电压测量功能。图 10 显
示了电气测量连接。要从“输出”(SOURCE) 或“测量/输出
”(MEASURE/SOURCE) 模式中选择一种电气测量功能，
请首先按 M 选择“测量”(MEASURE) 模式：
1. 按 A 选择电流；按 v 选择直流电压；按一下 h
选择交流电压或按两下选择频率；按 q 选择电阻。
注意
当测量频率时，产品会提示您选择频率量程。如
果测量的频率预期将低于
20 Hz
，则按
D
选择更
低的频率量程，然后按
E
。
2. 连接用于您的测量功能的测试线，如图 10 所示。
753/754
用户手册
24
gks10f.tif

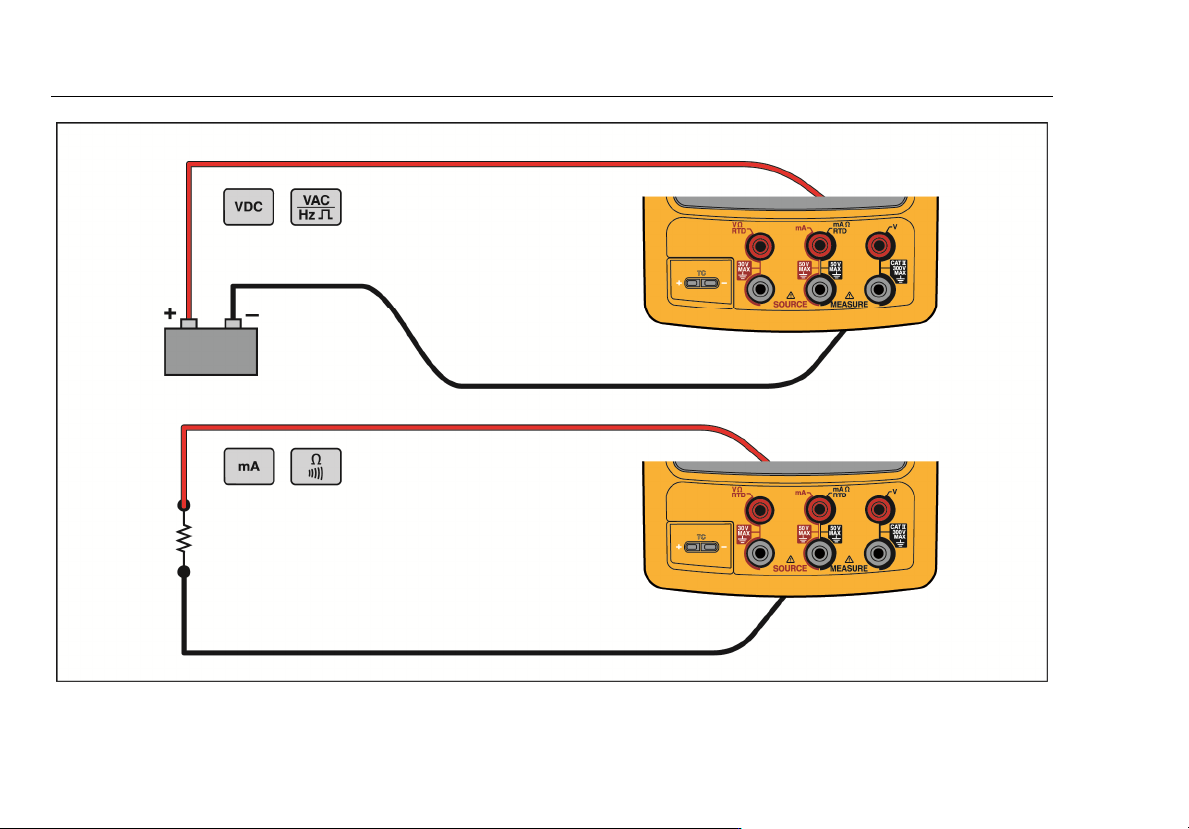

图 10. 电气测量连接
