Documenting Process Calibrator 测 量模式 35 gqt15f.tif 图 15. 使用 RTD 测量温度
753/754
用户手册
34
gks14f.tif

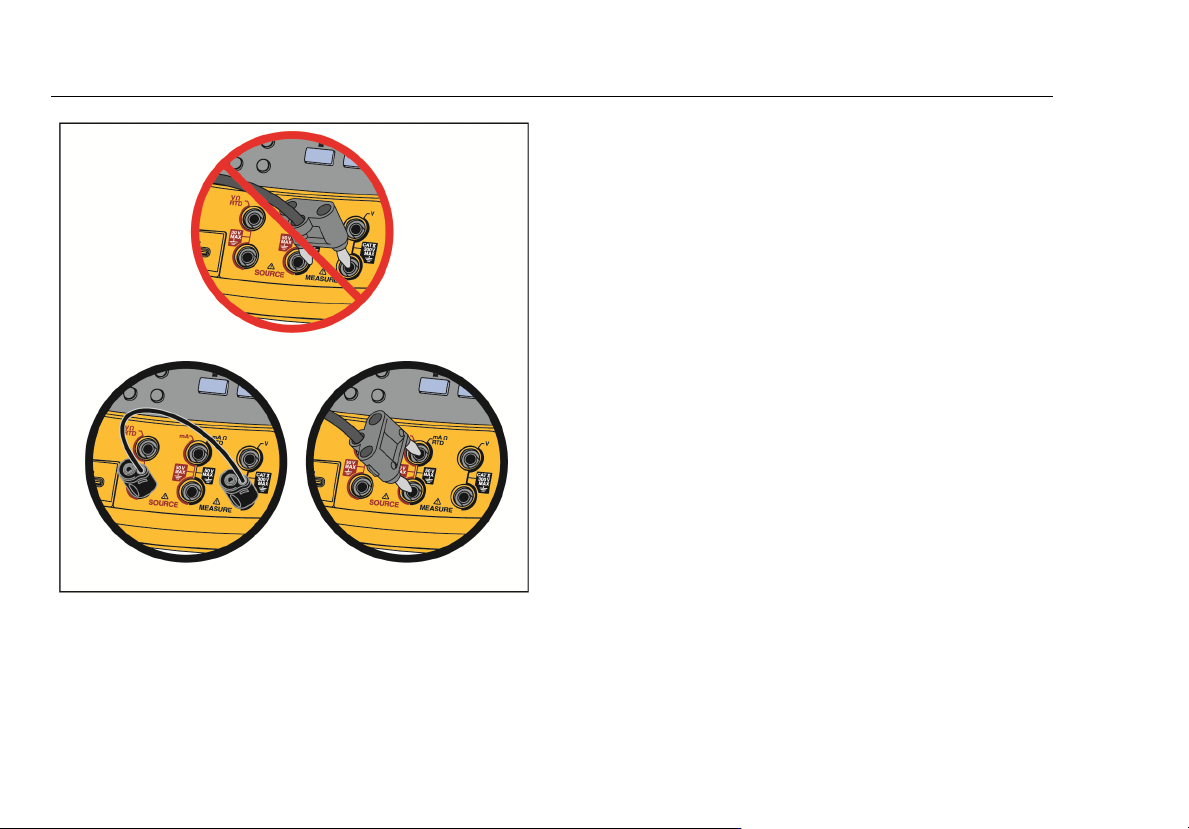

图 14. 正确的跨接器使用
8. 如果必要，在“设置”(Setup) 中的 °C、°F、K 和 °R 温度
单位之间切换：
1. 按 s。
2. 按两下下一页 (Next Page) 功能键。
3. 按 U 和 D 将光标移到温度单位 (Temperature
Units)。
4. 按 E 或选项 (Choices) 功能键选择该参数的设
置。
5. 按 U 或 D 将光标移到所需的设置。
6. 按 E 返回到 s 显示。
7. 按完成 (Done) 功能键或 s 退出“设置”
(Setup)
模式。
9. 如果必要，在“设置”(Setup) 模式中的 ITS-90 或 IPTS-68
温标 (IPTS-68 Temperature Scale) 之间切换。其步骤
与上方的 1-7 步相同。
Documenting Process Calibrator
测量模式
35
gqt15f.tif

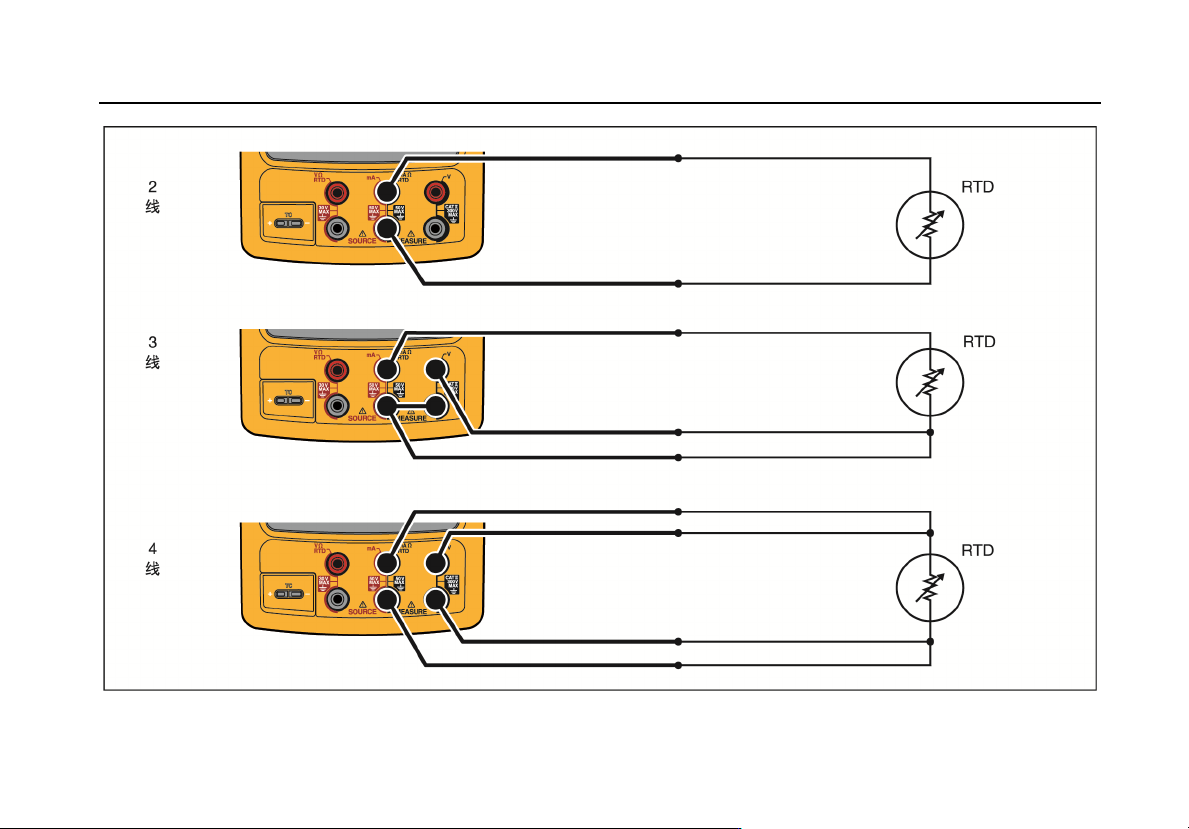

图 15. 使用 RTD 测量温度
753/754
用户手册
36
测量比例
该功能根据过程仪器的适当响应来调整测量值。量程百
分比适用于线性输出变送器或平方律变送器，例如报告
流速的差压变送器。
线性输出变送器
1. 如果必要，按 M 选择“测量”(MEASURE) 模式。
2. 按照之前所述，选择一种测量功能（A、v、
h、q、t 或 p）。
3. 按比例 (Scale) 功能键。
4. 从列表中选择 %。
5. 使用数字键盘记录 0% 比例值（0% 值）。
6. 按 E。
7. 使用数字键盘记录 100% 比例值（100% 值）。
8. 按 E。
9. 按完成 (Done) 功能键。
量程百分比会一直有效，直到您更改为不同的测量功
能，或按比例 (Scale) 功能键并选择不同的比例模式。
平方律过程变量
当选择比例内的 √ 时，产品将计算其输入的平方根，然
后以百分比显示测量值。例如，当产品连接到压力差变
送器的输出时，产品指示将与流速成比例。
1. 如果必要，按 M 选择“测量”(MEASURE) 模式。
2. 按照之前所述，选择一种测量功能（A、v、
h、q、t 或 p）。
3. 按比例 (Scale) 功能键。
4. 从列表中选择 √。
5. 使用数字键盘记录 0% 比例值（0% 值）。
6. 按 E。
7. 使用数字键盘记录 100% 比例值（100% 值）。
8. 按完成 (Done) 功能键。
平方根量程百分比会一直有效，直到您更改为不同的测
量功能，或按比例 (Scale) 功能键并选择不同的比例模
式。
