Documenting Process Calibrator 输出模式 41 4 至 20 mA 变送器模拟通过输出 mA 功能，可将产品配置为电流回路上的一个负载。在 “ 输出 ” (SOURCE) 模式中，当按 A 时，显示屏会提示您选择输出 mA (Source mA) 还是模拟变送器 (Sim ulate Transmitter) 。选择输出 mA (Source mA) 时，产品输出电流；选择模拟变送器 (S…

753/754

用户手册

gqt16f.tif

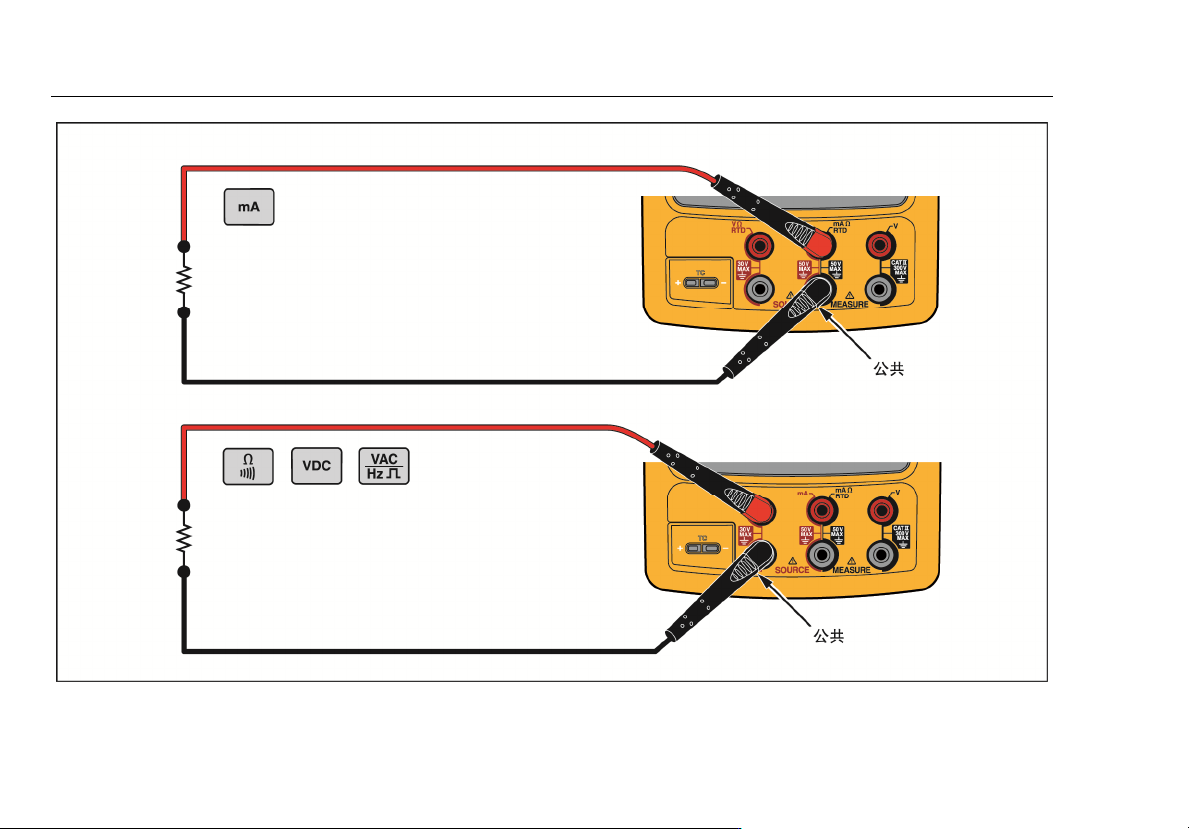

图 16. 电气输出连接

Documenting Process Calibrator

输出模式

至

20 mA

变送器模拟

通过输出 mA 功能，可将产品配置为电流回路上的一个负

载。在“输出”(SOURCE) 模式中，当按 A 时，显示屏会提

示您选择输出 mA (Source mA) 还是模拟变送器 (Simulate

Transmitter)。选择输出 mA (Source mA) 时，产品输出电

流；选择模拟变送器 (Simulate Transmitter) 时，产品输出

可变电阻以将电流维持在指定值。将外部回路供电连接到正

极（顶部）mA 插口，如图 17 所示。

注意

另请参阅

变送器模式

，在该模式下，可以临时配置

产品以替换两线过程变送器。变送器模式

753/754

用户手册

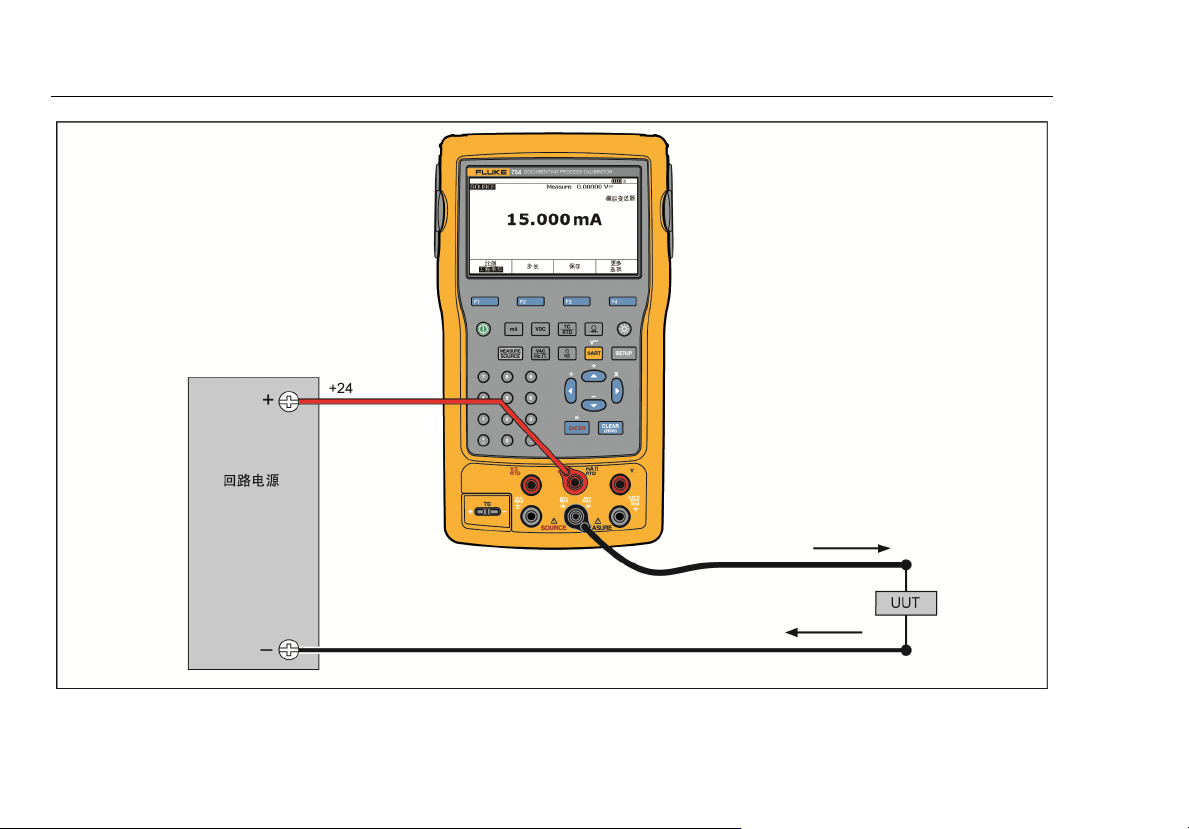

gqt17c.tif

图 17. 模拟 4 至 20 mA 变送器的连接
