Documenting Process Calibrator 输 出模式 47 gqt19c.tif 图 19. 输出压力的连接
753/754
用户手册
46
1. 将压力模块和压力输出连接到产品，如图 19 所示。压
力模块上的螺纹可接受 ¼ NPT 配件。如果必要，使用
随附的 ¼ NPT 转 ¼ ISO 转接器。
2. 如果必要，按 M 选择“输出”(SOURCE) 模式。
3. 按 p。产品自动检测所安装的压力模块类型并相应地
设置其量程。
4. 按照压力模块说明书所述将压力模块调零。各模块类型
的归零方式不同。在执行输出或测量压力任务之前，必
须对压力模块进行归零。
5. 利用压力输出将压力管路加压至显示屏上显示的所需压
力值。
6. 如果必要，可以将压力显示单位更改为 psi、mHg、
inHg、inH
2
O、ftH
2
O、mH
2
O、bar、Pa、g/cm
2
或
inH
2
O@60°F。度量单位（kPa、mmHg 等）会按照其
基础单位（Pa、mHg 等）显示在“设置”(Setup) 模式
中。
要更改压力显示单位：
1. 按 s。
2. 按两下下一页 (Next Page)。
3. 将光标放在 E Pressure Units。
4. 使用压力单位 (Pressure Units) 上，按 U和D。
5. 按 E
6. 按完成 (Done) 功能键。
Documenting Process Calibrator
输出模式
47
gqt19c.tif

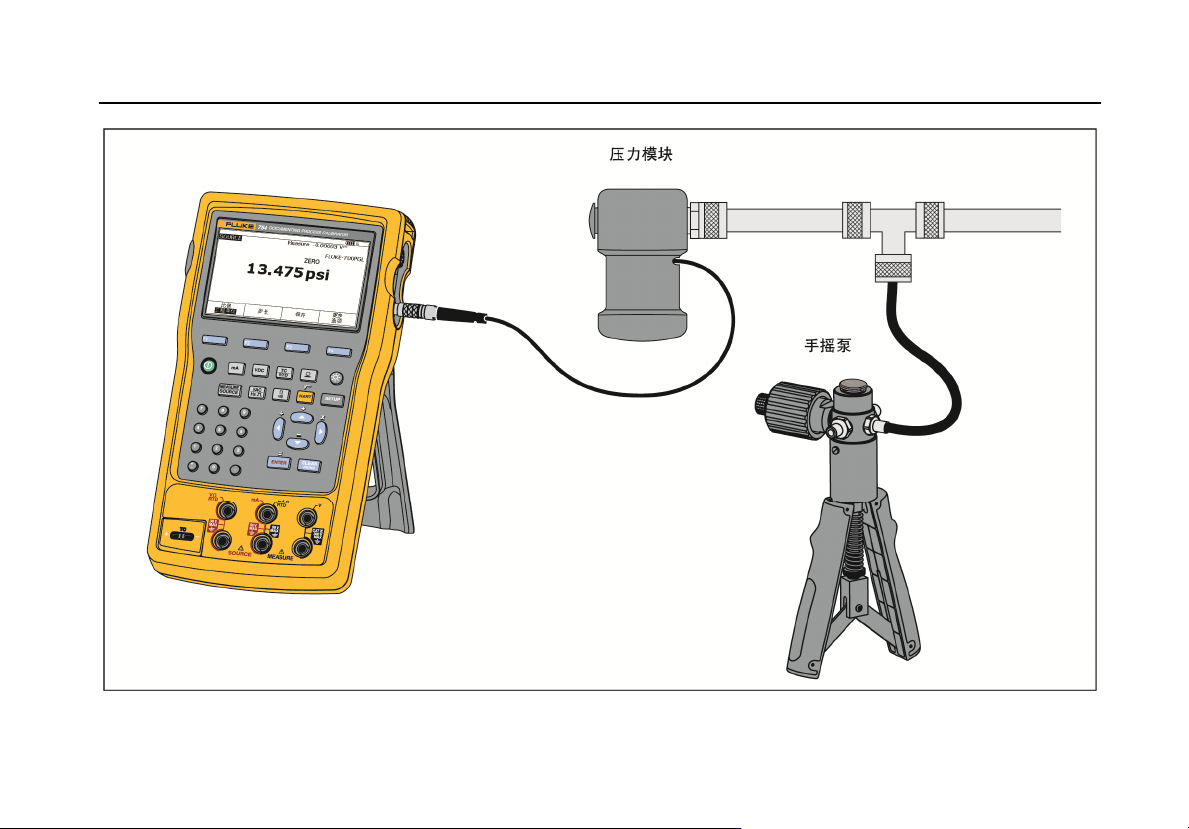

图 19. 输出压力的连接
753/754
用户手册
48
热电偶模拟
注意
有关本产品支持的热电偶类型列表，请参阅
“温度测
量”
部分。
使用热电偶线和正确的热电偶迷你连接器（采用中心距为
7.9 毫米（0.312 英寸）的扁平型直列插刀的极化热电偶插
头）将产品热电偶输入/输出端连接到被测仪器。
W 小心
为防止损坏产品，切勿尝试将迷你插头强行插入错
误的电极端。一个插脚比另一个要宽。
图 20 显示了此连接。要模拟热电偶：
1. 将热电偶导线连接到正确的热电偶迷你插头，再到热电
偶输入/输出端。请参阅图 14。
2. 如果必要，按 M 选择“输出”(SOURCE) 模式。
3. 按 t，然后按 E 选择热电偶传感器类型。显示屏提
示您选择热电偶类型。
4. 按 U 或 D，然后按 E 选择所需的热电偶类型。
5. 按 U 或 D，然后按 E 选择线性 T（默认）或线性
mV（校准与毫伏输入呈线性对应的温度变送器）。
6. 按照显示屏的提示记录要模拟的温度，然后按 E。
注意
如果使用铜线取代热电偶线，则参考接点将不再位
于产品内部。参考接点移到仪器（变送器、指示
器、控制器等）输入终端。必须准确测量外部参考
温度并记录在产品中。要执行此操作，请按
s
并设置
参考连接补偿 (Ref. Junc. Compensat.)
和
参考连接温度 (Ref. Junc. Temp.)
。记录外部参考
温度后，产品会纠正所有电压以针对此新的参考连
接温度进行调整。
