753/754
用户手册
54
gqt99f.tif

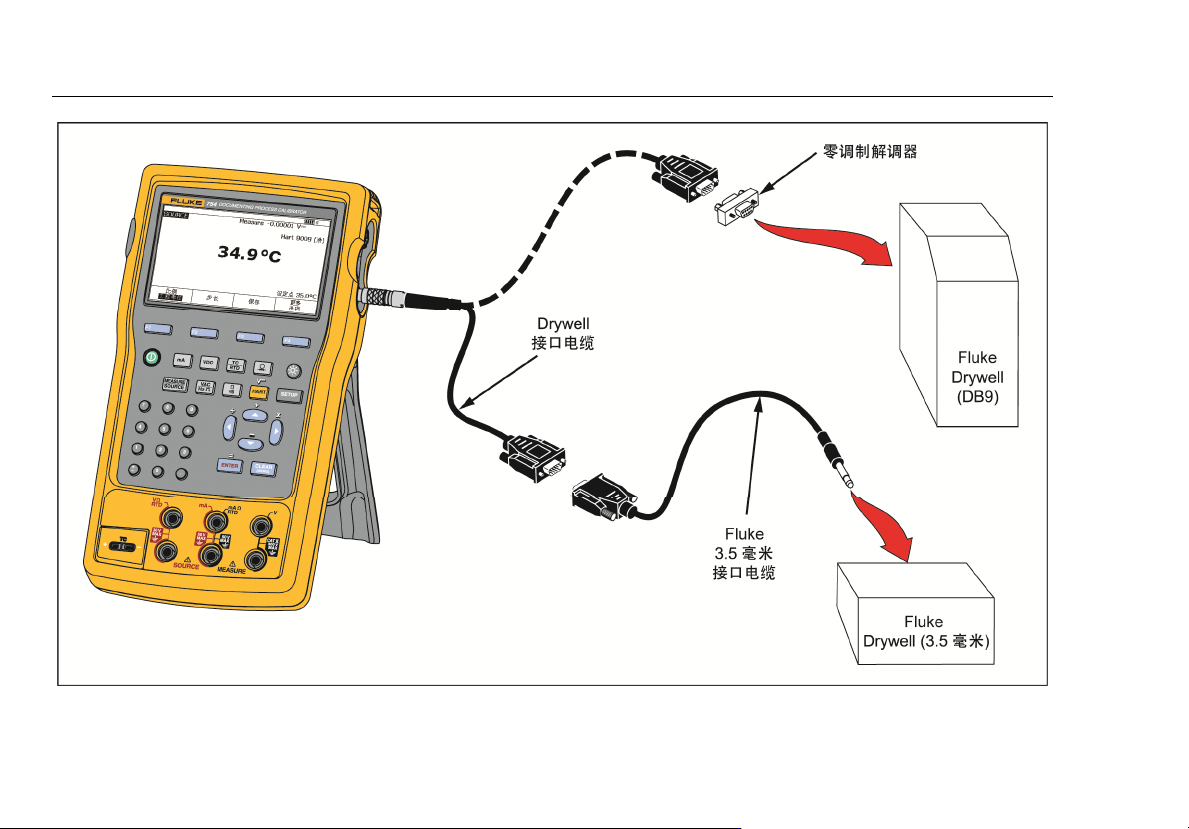

图 22. 使用干井输出温度
Documenting Process Calibrator
输出模式
55
注意
当将产品设为以绝对温标显示温度时，干井读数
将显示摄氏度，当产品显示金兰刻度时，干井将
显示华氏度。
输出比例
该功能可根据相关过程仪器的响应的输入要求来调整输
出。量程百分比可用于线性响应变送器或平方根响应变送
器。
线性响应变送器
1. 如果必要，按 M 选择“输出”(SOURCE) 模式。
2. 按照之前所述，选择一种输出功能（A、v、h、
q、t 或 p），然后记录值。
3. 按比例 (Scale) 功能键。
4. 从列表中选择 %。
5. 按 E。
6. 使用数字键盘记录 0% 比例值（0% 值）。
7. 按 E。
8. 使用数字键盘记录 100% 比例值（100% 值）。
9. 按完成 (Done) 功能键。
量程百分比会一直有效，直到您更改为不同的输出功能，
或按比例 (Scale) 功能键并选择不同的比例模式。
平方根过程变量
当在比例内选择 √ 时，产品输出值为记录、算平方并转换
为工程单位的百分比值。
1. 如果必要，按 M 选择“输出”(SOURCE) 模式。
2. 按照之前所述，选择一种输出功能（A、v、h、
q、t 或 p），然后记录值。
3. 按比例 (Scale) 功能键。
4. 从列表中选择 √。
5. 使用数字键盘记录 0% 比例值（0% 值）。
6. 按 E。
7. 使用数字键盘记录 100% 比例值（100% 值）。
8. 按 E。
9. 按完成 (Done) 功能键。
753/754
用户手册
56
平方根量程百分比会一直有效，直到将产品更改为不同的
输出功能，或按比例 (Scale) 功能键并选择不同的比例模
式。
步进和斜坡输出值
您可以使用两种功能来调整除压力外的输出功能的值。对
于压力，必须使用外部压力输出：
• 使用 U 和 D 手动步进输出，或在自动模式中进行。
• 使用可选的通断性或 V 跳闸测试来倾斜输出。
手动步进的使用
手动步进 (Step) 功能可选择一个以工程单位（mV、V、
mA、°C 等）或比例百分比显示的步进值。按照比例百分
比来步进输出，快速在 0 % 与 100 % 之间（设置步进值 =
100 %）或 0-50-100 % 之间（设置步进值 = 50 %）之间
跳动。步进功能适用于“输出”(SOURCE) 和“测量/输出
”(MEASURE/SOURCE) 模式。
要选择步进值：
1. 请参阅本手册中适用的“输出模式”副标题（例如“输出
电气参数”），将产品连接到测试电路。
2. 如果必要，按 M 选择“输出”(SOURCE) 模式。
3. 针对所需的输出值设置产品。
4. 要按照比例百分比来步进输出值，请将比例百分比值
设为之前“测量比例”中给定的值。
5. 按步进 (Step) 功能键。
6. 使用数字键盘，以显示屏上显示的单位记录步进值。
7. 按完成 (Done) 功能键。
8. 按 U 和 D
，以步进方式调整输出。
自动步进的使用
要将产品配置为自动执行一连串的步进（一次执行完或分
别执行）：
1. 请参阅本手册中适用的“输出模式”副标题（例如“输出
电气参数”），将产品连接到测试电路。
2. 如果必要，按 M 选择“输出”(SOURCE) 模式。
3. 针对所需的输出值设置产品。
4. 要按照比例百分比来步进输出值，请将比例百分比值
设为之前“测量比例”中给定的值。
5. 按步进 (Step) 功能键。
6. 按自动步进 (Auto Step) 功能键。
