要倾斜（例如扫描输出）：
1. 请参阅本手册中之前的适用章节（例如“输出电气参
数”），将产品连接到测试电路。
2. 要在感应到跳闸条件时自动停止斜坡功能，可将电压
跳闸电路连接到 V MEASURE 插口，或将通断性跳闸
电路连接到 mA Ω RTD MEASURE 插口。（输出电
流时无法进行通断性检测。）
3. 如果必要，按 M 选择“输出”(SOURCE) 模式。
4. 将产品的所需输出值设为之前给定的值。
5. 要按照比例百分比来倾斜输出，将比例百分比设为之
前“测量比例”中给定的值。
6. 按更多选项 (More Choices) 功能键。
7. 按倾斜 (Ramp) 功能键。显示屏变为图 23 所示的屏
幕。
8. 记录给定的参数。记录开始值 (Start Value)、结束值
(End Value) 和斜坡时间 (Ramp Time)。
9. 要在感应到跳闸条件时自动停止斜坡功能，可将跳闸
检测 (Trip Detect) 设为已启用 (Enabled)，并选择电
压 (Voltage) 或通断性 (Continuity) 作为跳闸功能。
图 23. 斜坡屏幕
10. 按完成 (Done) 功能键。注意显示屏顶部斜坡 (RAMP)
输出 (SOURCE) 旁边的。
11. 上倾/下倾 (Ramp Up/Down) 功能键选择低到高或高
到低斜坡。
12. 要启动斜坡功能，按开始倾斜 (Start Ramp) 功能键。
13. 斜坡功能将一直持续，直到感应到跳闸（如果启
用）、斜坡时间终止，或是按停止倾斜 (Stop Ramp)
功能键。请参阅图 24。
Documenting Process Calibrator
输出模式
59
gqt22c.tif

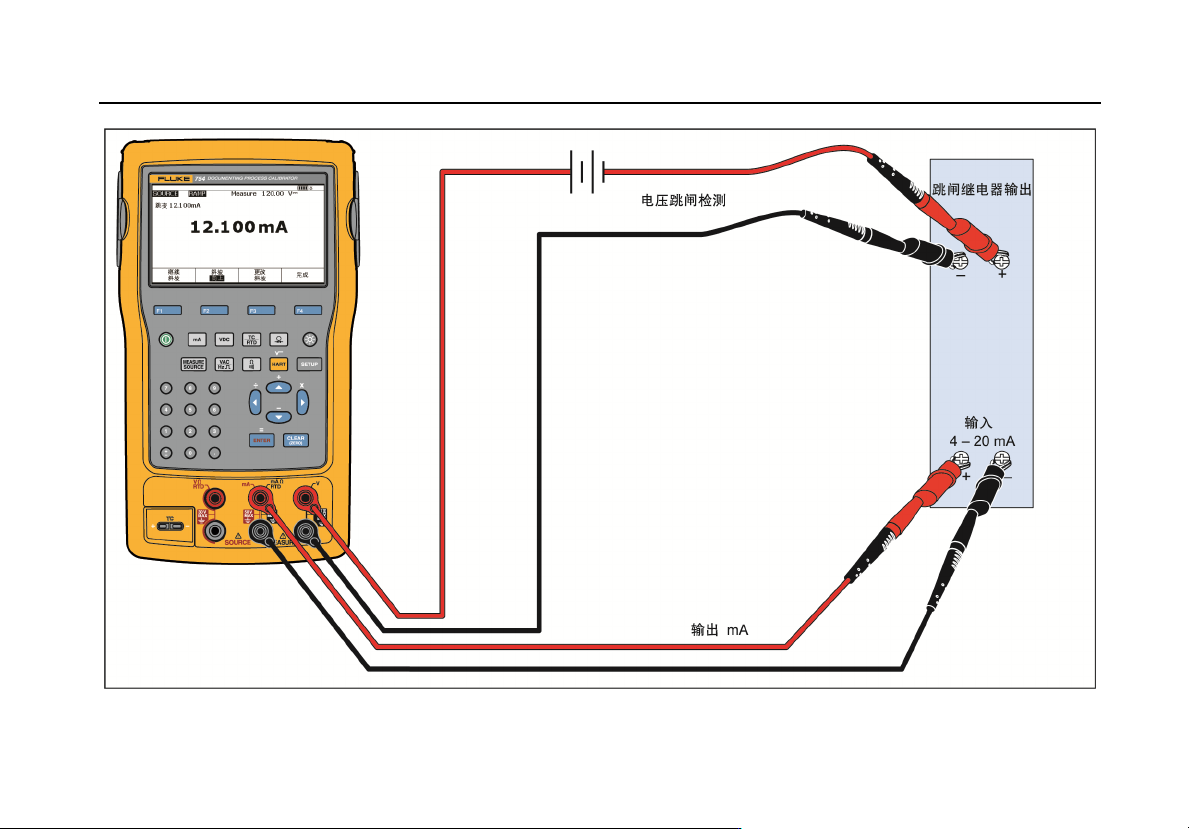

图 24. 查看继电器输出跳闸报警
753/754
用户手册
60
同步测量
/
输出
使用“测量/输出”(MEASURE/SOURCE) 模式来校准或模拟过
程仪器。按 M，随后显示如图 25 所示的分屏。
图 25. 测量和输出屏幕
表 8 显示了当禁用回路电源时可以同时使用的功能。表 9 显
示了当启用回路电源时可以同时使用的功能。
步进 (Step) 或自动步进 (Auto Step) 功能可用于在“测量/输
出”(MEASURE/SOURCE) 模式中调整输出，或是在按下调
整前校准 (As Found) 功能键时使用给定的校准程序。
校准过程仪器时，使用“测量/输出”(MEASURE/SOURCE) 模
式中显示的两个功能键：
• 调整前校准 (As Found)，可用于设置一个校准程序来获
取并记录“调整前校准”数据。
• 自动步进 (Auto Step)，可用于按照之前给定的值设置
产品的自动步进。
