过程仪器校准
63
过程仪器校准
注意
要使用内置
HART
接口校准具有
HART
能力的变送
器，请参阅
754 HART 模式用户指南
。
如果产品处于“测量/输出”(MEASURE/SOURCE) 模式，则当
按下调整前校准 (As Found) 功能键时可以配置内置校准程
序。“调整前校准”数据是测试结果，它显示变送器在调整前
的状态。本产品可以运行一些与主机和 DPCTrack2 应用软
件一同开发的预载任务。请参阅
与
PC
通讯
。
生成
“调整前校准”
测试数据
下例显示了如何为热电偶温度变送器提供
调整前校准
数据。
此处，产品会模拟热电偶的输出并测量由变送器调整的电
流。其他变送器使用与此相同的步骤。返回到“测
量”(MEASUREMENT) 或“输出”(SOURCE) 模式，并在按调
整前校准 (As Found) 之前更改操作参数。
1. 将测试线连接到被测仪器，如图 28 所示。该连接可模
拟热电偶并测量对应的输出电流。
2. 如果必要，按 M 选择“测量”(MEASURE) 模式。
3. 按 A。
4. 按 M 选择“输出”(MEASURE) 模式。
5. 按 t 和 E 选择热电偶传感器。
6. 按 U 和 D 选择热电偶类型。
7. 按 E 进行选择，然后按 E 选择线性 T 输出模式。
8. 记录输出值（例如 100 度），然后按 E。
753/754
用户手册
64
9. 按 M 选择“测量/输出”(MEASURE/SOURCE) 模式。
显示屏变为图 26 所示的屏幕。
图 26. 过程仪器校准屏幕
10. 按调整前校准 (As Found) 功能键，然后按仪器
(Instrument) 选择 (E)。
显示屏变为图 27 所示的屏幕。
图 27. 过程仪器校准屏幕 2
11. 写入 4.0 mA 和 20.0 mA 对应 0% 和 100%；将公差
(Tolerance) 设为跨度的 0.5%。
Documenting Process Calibrator
过程仪器校准
65
gqt23c.tif

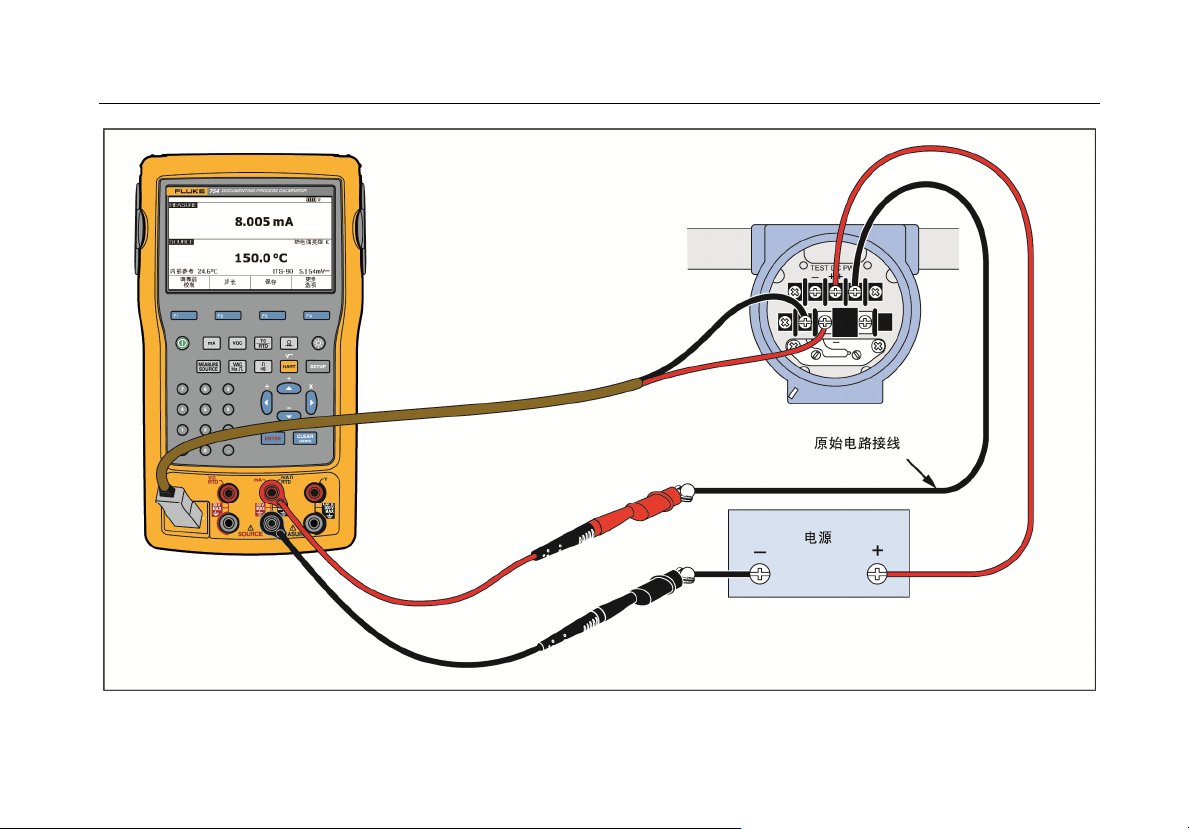

图 28. 校准热电偶温度变送器
