第 1 章 各部的名称与功能 目录 1. YSi-V检查机 1-1 2. 传送装置 1-4 3. 轴的组成 1-5 4. 选配装置 1-7 4.1 标记器 1-7 4.2 激光高度感应器 1-8 4.3 3D 投影仪 1-9 4.4 4D 斜视相机 1-10 4.5 高速双轨 1-11
iii

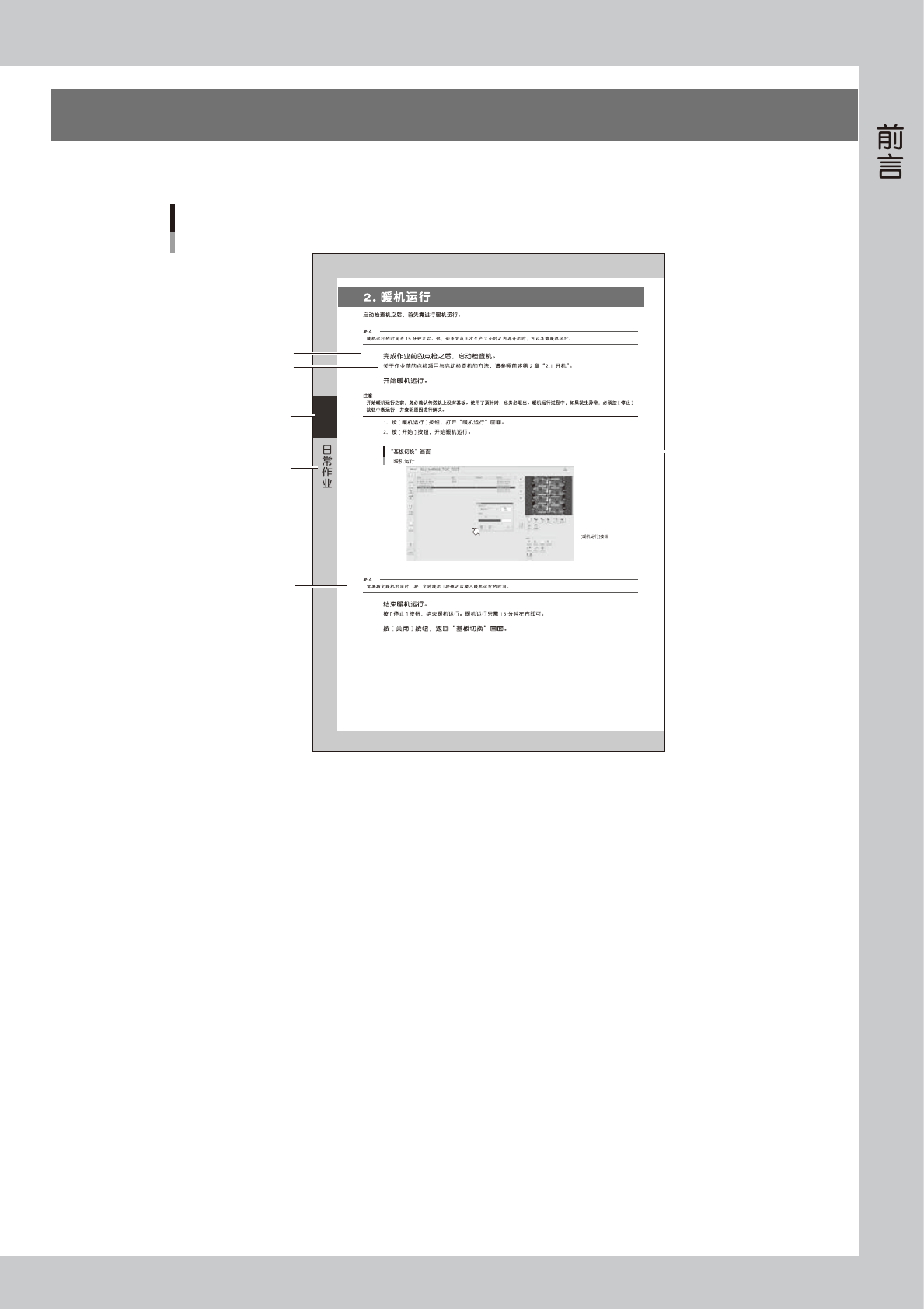

3.页面构成
本手册具有代表性的页面构成，如下图所示。
3-2
3
n
1
2
c
26300-M9-00
n
3
4
步骤
正文的构成
步骤的补充说明
插图、插表的标题
章编号
章标题
要点、注意语、警告语
25001-M9-00
■ 步骤
说明操作的顺序。
■ 步骤的补充说明
说明每个步骤的详细内容及每个步骤中的下设步骤。
■ 插图、插表的标题
在插图和表的左上角标示其标题。
■ 要点、注意语、警告语
在“安全须知”中有详细说明。
1-1
1

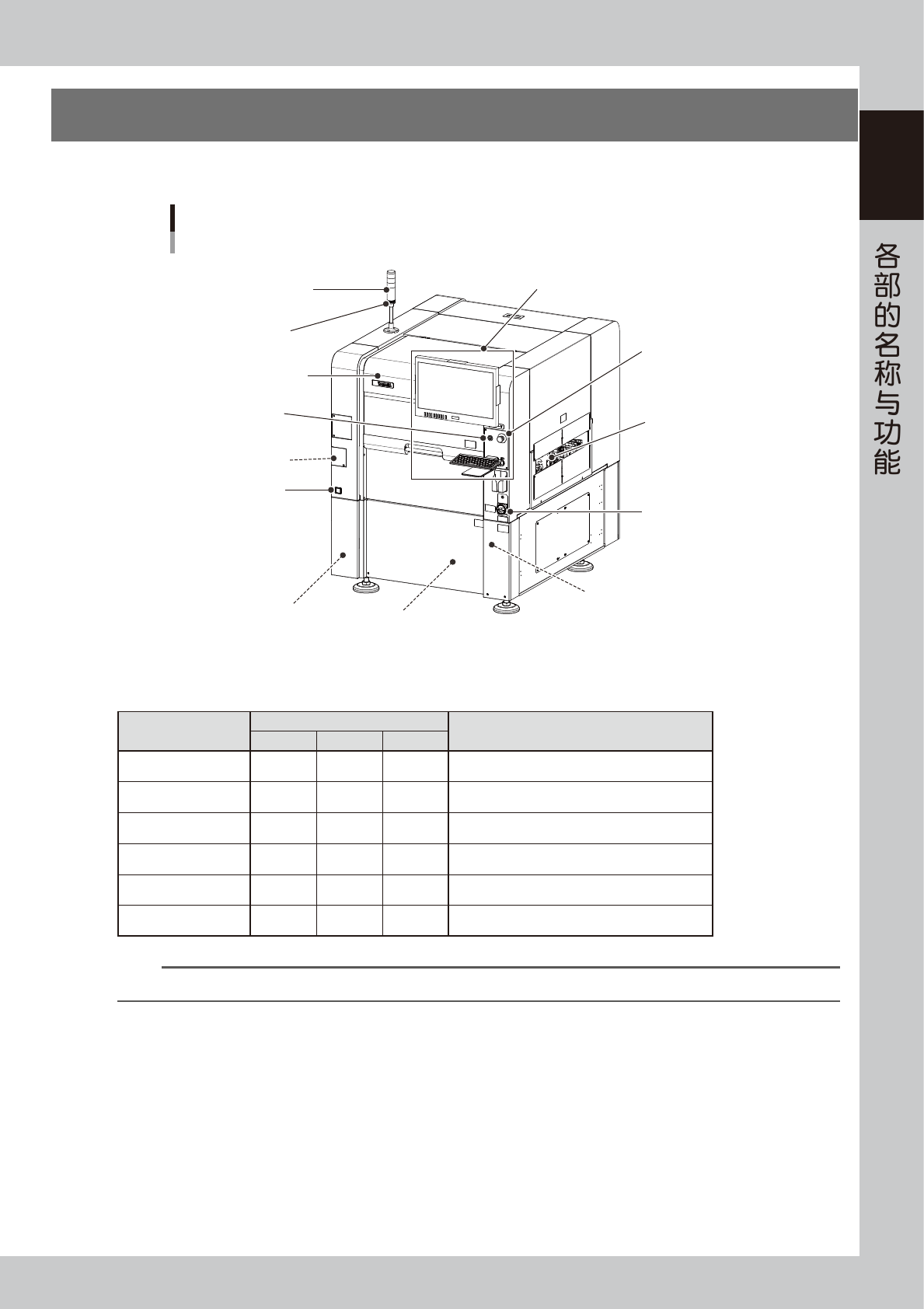

1.YSi-V 检查机
本章节，介绍 YSi-V 检查机主要部分的名称与功能。
安全机盖
YSi-V检查机
信号灯
(多层信号灯)
操作、输入部
电源主控开关
气压表
基板传入、传出口
USB端口
(盖板内)
供气/排气开关
(盖板内)
蜂鸣器
电源连接部 (盖板内）
UPS (盖板内)
紧急停机按钮
[READY]按钮
25100-M9-10
■ 信号灯 ( 多层信号灯 )
检查机的实时状态，以绿、黄、红或绿、青、白三色信号灯的亮灯或闪烁来显示。
动作状态
信号灯的显示
详细内容
红 ( 白 ) 黄 ( 蓝 ) 绿
待机中 熄灯 熄灯 闪烁 从前工序未传入基板的状态
自动检查中 熄灯 熄灯 亮灯 已传入基板正在检查的状态
等待判定 熄灯 亮灯 熄灯 等待输入最终判定的状态
自动检查之外 熄灯 熄灯 熄灯 自动检查以外的状态
机器报错 亮灯 熄灯 熄灯 机器报错、处于紧急停机等状态
紧急停机 亮灯 熄灯 熄灯 紧急停机状态
n
要点
信号灯的亮灯设置，在系统设置画面用户可自行定义。
■ 蜂鸣器
检查机发生异常或报错时，蜂鸣器会鸣响报警 ( 左右转动可以调节音量 )。
■ 安全机盖
开关安全机盖时，请务必使用把手打开。
■ 紧急停机按钮
按该按钮，检查机紧急停机，进入伺服停止状态。需要解除紧急停机状态时，将该按钮向右旋转。
■ [READY] 按钮
在解除了紧急停机的状态下，按 [READY] 按钮，按钮亮灯且伺服进入使能状态。
