1-3 1 电源端子台 主电源断路开关 YSi-V检查机 ■ 正面下部中央盖板内 控制箱 UPS (不间断电源) ■ 正面下部右侧盖板内 主电源线 25102-M9-00 YSi-V检查机 TypeHS2规格 ■ 正面下部中央盖板内 控制箱 UPS (不间断电源) 25112-M9-00 ■ 电源连接部 将三相交流电源输入端子连接在电源端子台上 (详细内容，请参照附录 “1.电源连接部” )。 ■ UPS ( 不间断电源 ) 突然发…
1-2
1
■ 操作、输入部
作为标准配置，本检查机配备了操作检查机与输入数据用的键盘、鼠标。
■ 基板传入、传出口
传入、传出基板的开口部。与前工序机或后工序机的传送轨连接。
■ 气压表
显示设定气压 ( 上行 ) 与检出气压下降时的下限气压 ( 下行 )。
•
设定气压 ( 上行 )：0.40Mpa(0.39MPa〜 0.41MPa)
•
下限气压 ( 下行 )：0.33MPa
■ 电源主控开关
接通、切断检查机电源的开关。向右旋转为接通电源。
c
注意
需要再次接通电源时，必须间隔约 20 秒以上。

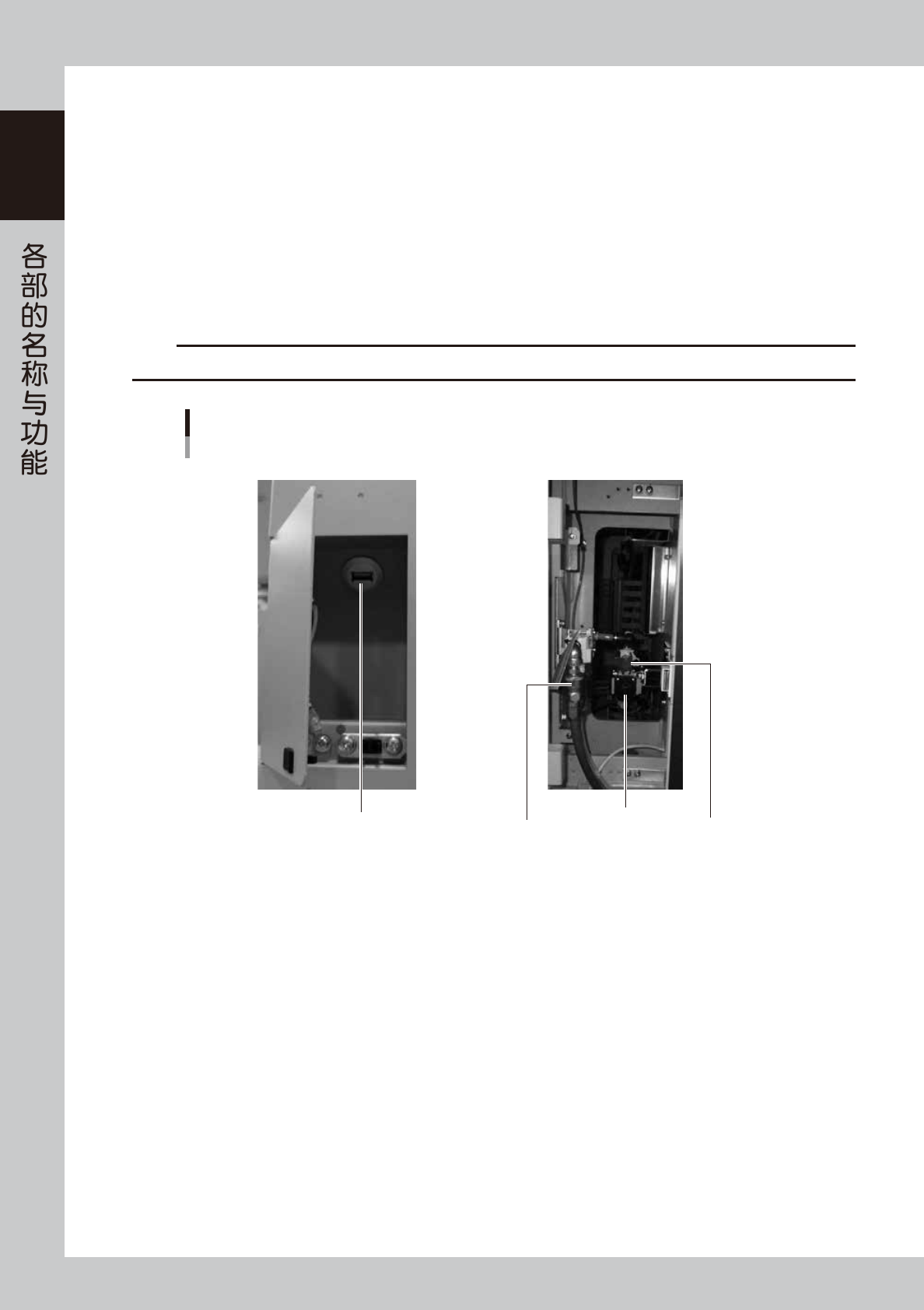

USB端口
供气/排气开关气源插口
YSi-V检查机
■ 正面左侧中部盖板内 ■ 正面左侧下方盖板内
气压调节器
25101-M9-00
■ USB 端口
备份数据用的 USB 端口。
■ 供气 / 排气开关
向右旋转，可切断供气。此外还可以排出气路内的残留气体。
■ 气压调节器
调节向检查机供给的气压。转动旋钮调节气压，使气压表的上行显示为 0.40MPa(0.39MPa〜 0.41MPa)。
■ 气源插口
连接装有日东工器快速接头 30SH 的内径在 8mm 以上的空气软管，并使用通过空气干燥器和空气过滤器净化过的压缩空气。
1-3
1

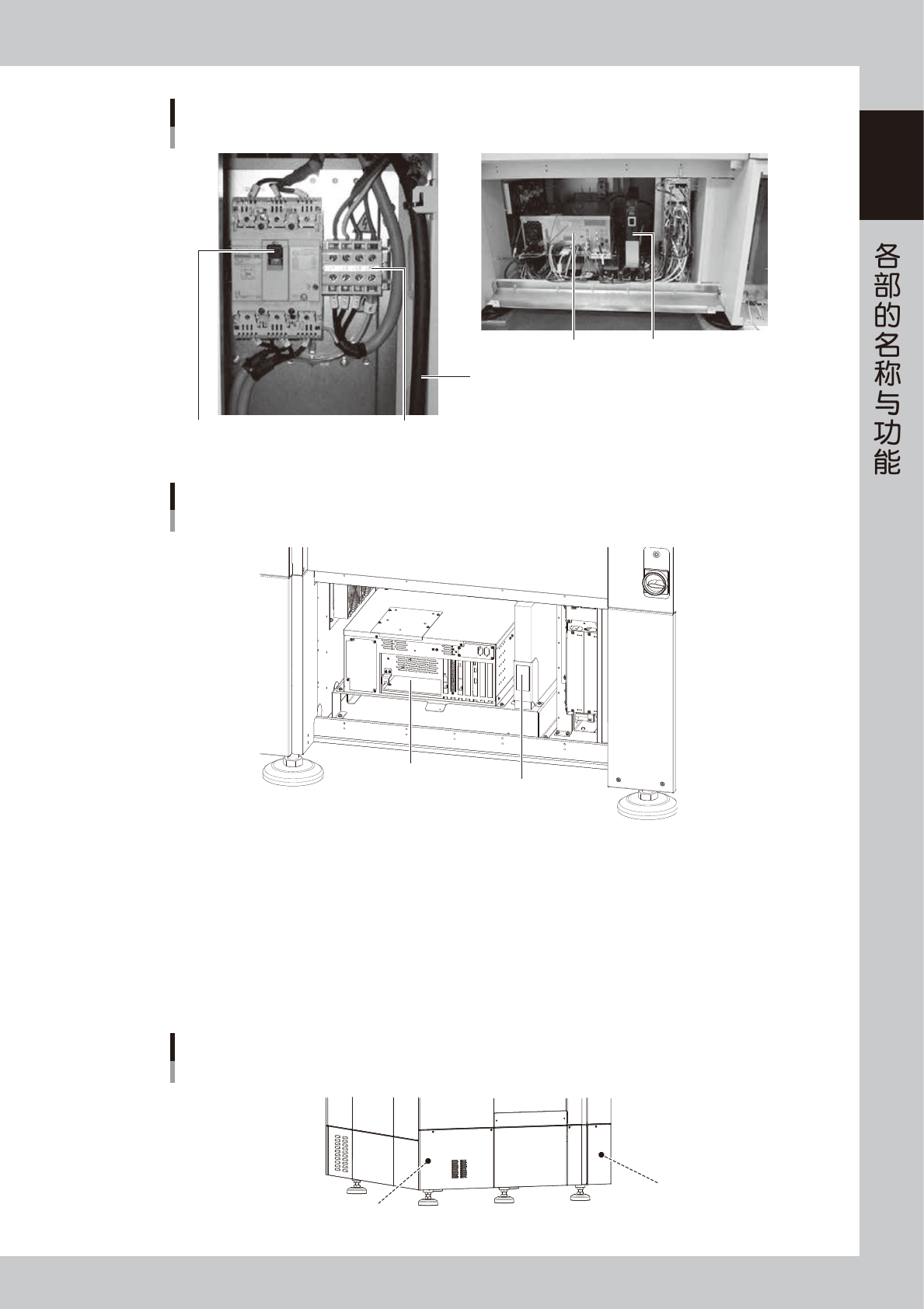

电源端子台主电源断路开关
YSi-V检查机
■ 正面下部中央盖板内
控制箱 UPS (不间断电源)
■ 正面下部右侧盖板内
主电源线
25102-M9-00
YSi-V检查机
TypeHS2规格
■ 正面下部中央盖板内
控制箱
UPS (不间断电源)
25112-M9-00
■ 电源连接部
将三相交流电源输入端子连接在电源端子台上 (详细内容，请参照附录“1.电源连接部”)。
■ UPS ( 不间断电源 )
突然发生停电或电压变动等异常情况时提供后备电源 (详细内容，请参照附录“3.UPS( 不间断电源 )”)。
■ 机器间连接用接口 ( 检查机背面 )
装有与后工序机连接的“NEXTINTERFACE”和与前工序机连接的“PREVIOUSINTERFACE”接口。
详细内容，请参照附录““2.机器间输入、输出用接口”。
机器间连接用接口
检查机背面
机器间连接用接口
(盖板内)
机器间连接用接口
(盖板内)
25103-M9-00
1-4
1

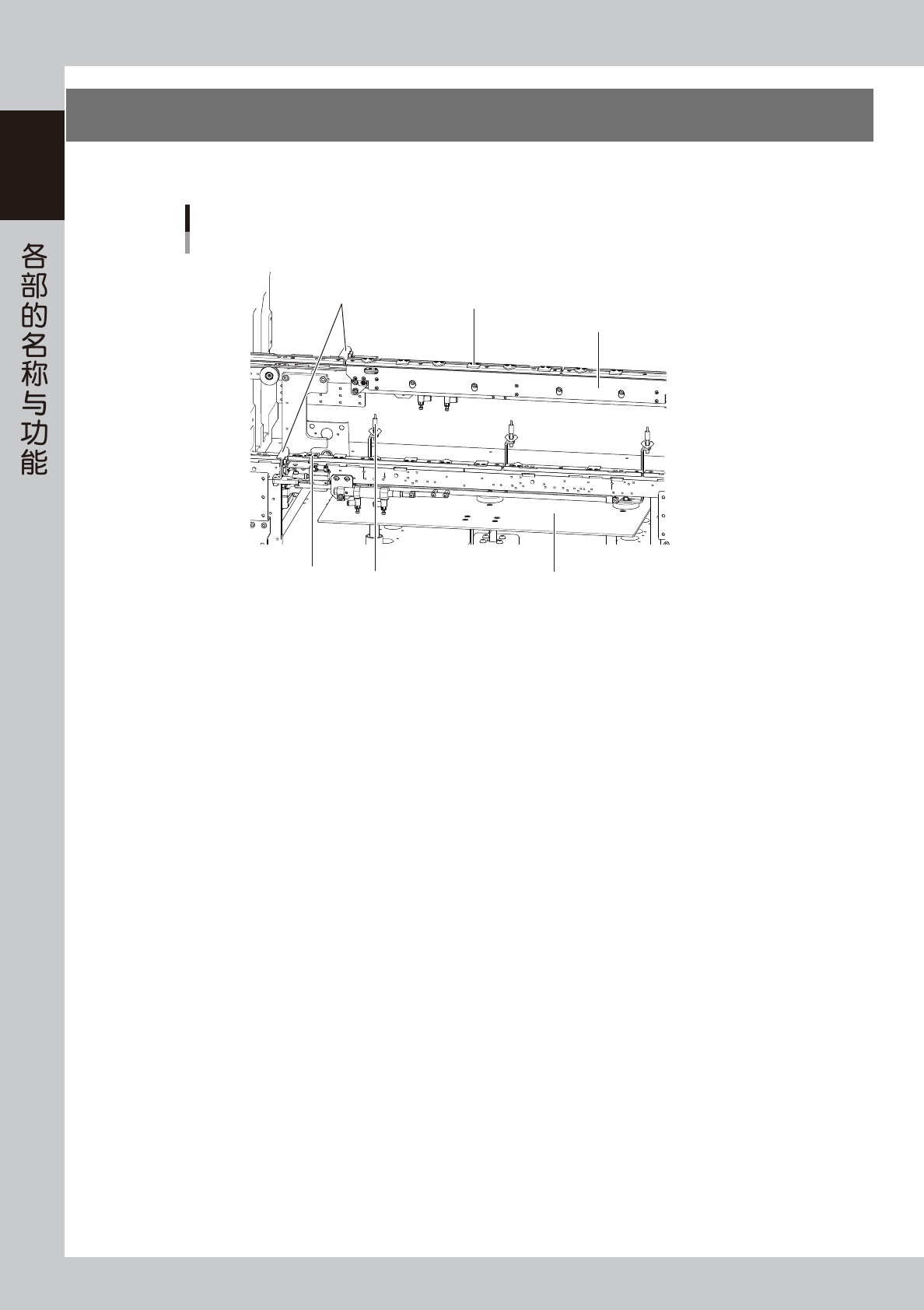

2.传送装置
下面，介绍传送基板的传送装置部。
1. 主挡板
2. 顶板
4. 基板压板
6. 基板传感器
3. 顶针
传送装置
YSi-V传送部(单轨)
5. 夹紧式基板夹
25104-M9-00
1. 主挡板
传入传送装置内的基板碰到主挡板就会停下。
2. 顶板
在顶板上放置顶针，从下方支撑基板。
3. 顶针
放置在顶板上从下方支撑基板。根据基板的厚度调节高度使用。
4. 基板压板 ( 可调节 )
固定基板时从上方压住基板的边缘。
5. 夹紧式基板夹
从下方托起基板的边缘，与基板压板一起夹住基板的边缘来固定基板。
6. 基板传感器
安装在传送装置出入口处与固定基板的位置处。
