1-3
1
电源端子台主电源断路开关
YSi-V检查机
■ 正面下部中央盖板内
控制箱 UPS (不间断电源)
■ 正面下部右侧盖板内
主电源线
25102-M9-00
YSi-V检查机
TypeHS2规格
■ 正面下部中央盖板内
控制箱
UPS (不间断电源)
25112-M9-00
■ 电源连接部
将三相交流电源输入端子连接在电源端子台上 (详细内容，请参照附录“1.电源连接部”)。
■ UPS ( 不间断电源 )
突然发生停电或电压变动等异常情况时提供后备电源 (详细内容，请参照附录“3.UPS( 不间断电源 )”)。
■ 机器间连接用接口 ( 检查机背面 )
装有与后工序机连接的“NEXTINTERFACE”和与前工序机连接的“PREVIOUSINTERFACE”接口。
详细内容，请参照附录““2.机器间输入、输出用接口”。
机器间连接用接口
检查机背面
机器间连接用接口
(盖板内)
机器间连接用接口
(盖板内)
25103-M9-00
1-4
1
2.传送装置
下面，介绍传送基板的传送装置部。
1. 主挡板
2. 顶板
4. 基板压板
6. 基板传感器
3. 顶针
传送装置
YSi-V传送部(单轨)
5. 夹紧式基板夹
25104-M9-00
1. 主挡板
传入传送装置内的基板碰到主挡板就会停下。
2. 顶板
在顶板上放置顶针，从下方支撑基板。
3. 顶针
放置在顶板上从下方支撑基板。根据基板的厚度调节高度使用。
4. 基板压板 ( 可调节 )
固定基板时从上方压住基板的边缘。
5. 夹紧式基板夹
从下方托起基板的边缘，与基板压板一起夹住基板的边缘来固定基板。
6. 基板传感器
安装在传送装置出入口处与固定基板的位置处。
1-5
1

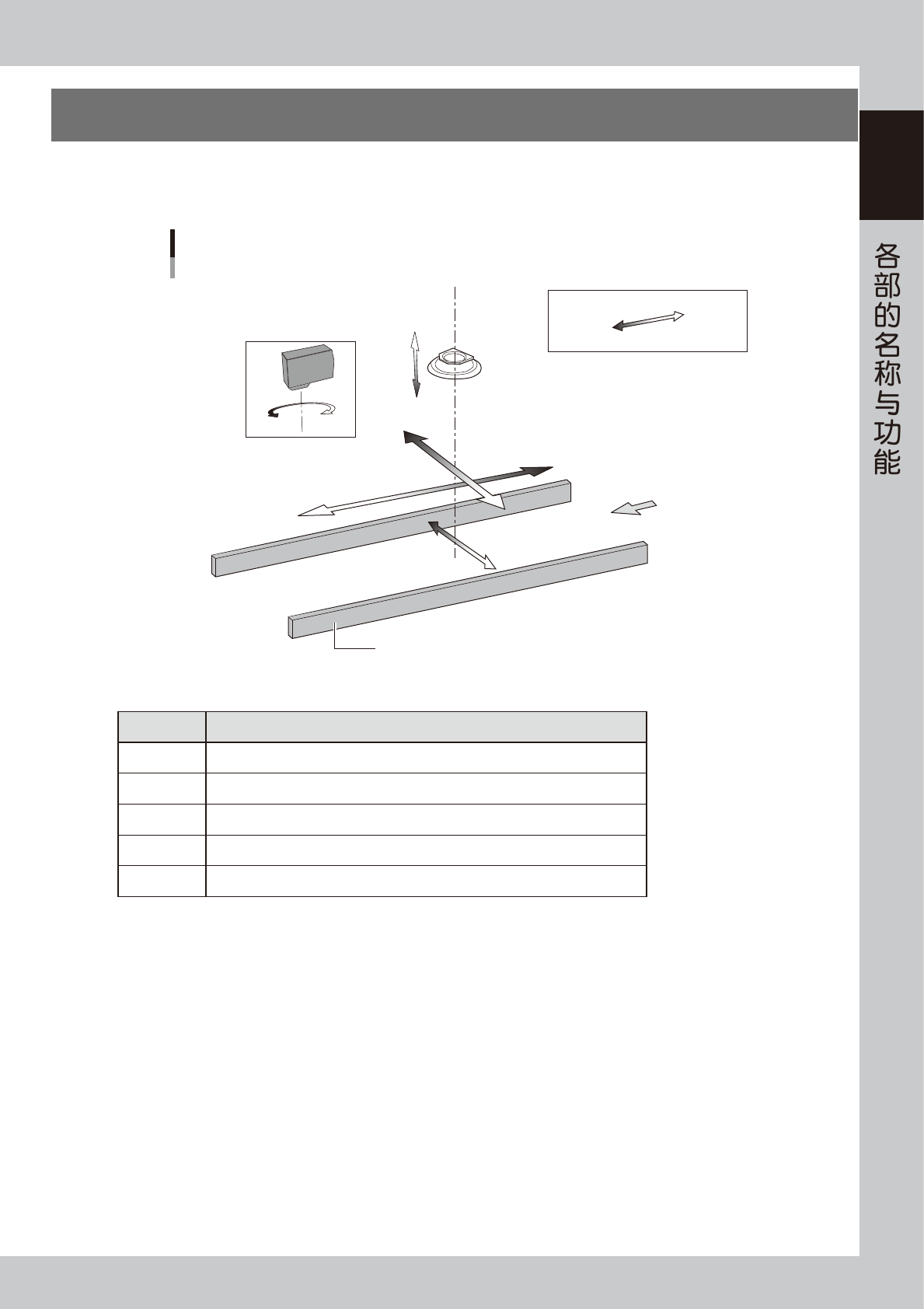

3.轴的组成
下面，介绍 YSi-V 检查机的伺服电机所控制的轴的组成与轴的运行方向。
■ 单轨 ( 标准 )
Y轴
X轴
正方向
负方向
基板
传送轨
轴的组成
以右→左传送基板为例
W轴
激光高度感应器：选配
CZ轴
(选配)
R轴
检查头
25105-M9-00
■ 各轴的功能
轴名 功能
X 轴 沿传送基板的方向平行移动相机。
Y 轴 沿垂直于传送基板的方向移动相机。
CZ 轴 ( 选配 ) 调节检查头与基板的距离。
W 轴 调节传送宽度。
R 轴 使激光高度感应器 ( 选配 ) 转动。
