1-6 1 ■ 双轨 ( 选配 ) Y轴 X轴 正方向 负方向 基板 基板 传送轨 轨道2 轨道1 轴的组成 以右→左传送基板为例 W2轴 W1轴 CZ轴 (选配) 检查头 基准侧 传送轨 25106-M9-00 ■ 各轴的功能 轴名 功能 X 轴 沿传送基板的方向平行移动相机。 Y 轴 沿垂直于传送基板的方向移动相机。 CZ 轴 ( 选配 ) 调节检查头与基板的距离。 W1 、 W2 轴 调节传送宽度。
1-5
1
3.轴的组成
下面，介绍 YSi-V 检查机的伺服电机所控制的轴的组成与轴的运行方向。
■ 单轨 ( 标准 )
Y轴
X轴
正方向
负方向
基板
传送轨
轴的组成
以右→左传送基板为例
W轴
激光高度感应器：选配
CZ轴
(选配)
R轴
检查头
25105-M9-00
■ 各轴的功能
轴名 功能
X 轴 沿传送基板的方向平行移动相机。
Y 轴 沿垂直于传送基板的方向移动相机。
CZ 轴 ( 选配 ) 调节检查头与基板的距离。
W 轴 调节传送宽度。
R 轴 使激光高度感应器 ( 选配 ) 转动。
1-6
1

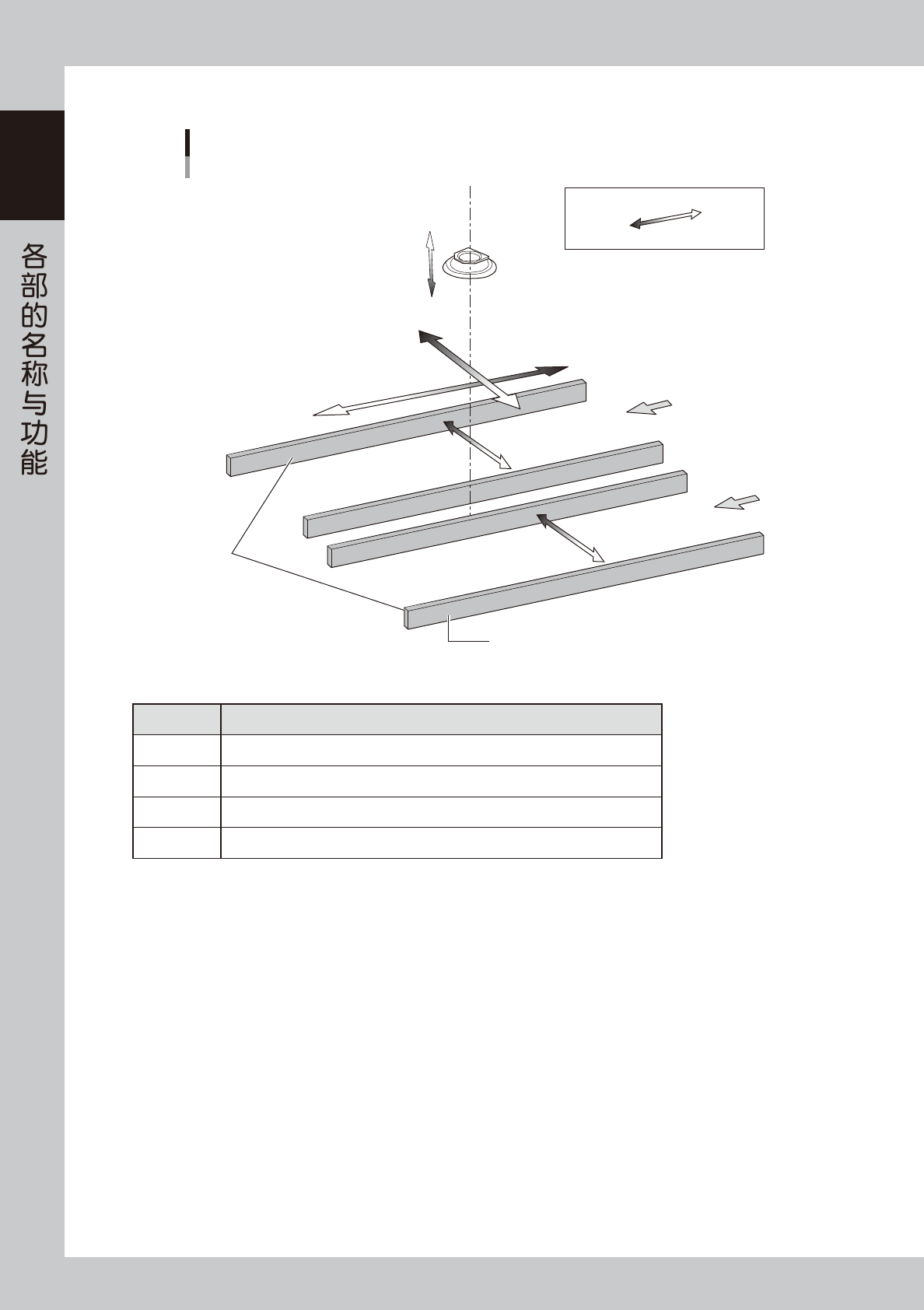

■ 双轨 ( 选配 )
Y轴
X轴
正方向
负方向
基板
基板
传送轨
轨道2
轨道1
轴的组成
以右→左传送基板为例
W2轴
W1轴
CZ轴
(选配)
检查头
基准侧
传送轨
25106-M9-00
■ 各轴的功能
轴名 功能
X 轴 沿传送基板的方向平行移动相机。
Y 轴 沿垂直于传送基板的方向移动相机。
CZ 轴 ( 选配 ) 调节检查头与基板的距离。
W1、W2 轴 调节传送宽度。
1-7
1
4.选配装置
4.1 标记器
作为可选配置，YSi-V 检查机可以选配根据检查结果在基板上标写文字或标记用的标记器。
笔架
标记笔插入口
笔盖 (前后移动)
标记器
YSi-V
标记笔固定旋钮
25107-M9-00
■ 标记笔
在基板上标写标记或文字。
■ 笔架
固定标记笔的部位。只需使专用的标记笔碰触笔架部的挡板 ( 上侧 )，就可无需再调节标记笔的高度。
■ 标记笔固定旋钮
固定标记笔的旋钮。顺时针转动为固定，逆时针转动为松开。
■ 笔盖
标记笔的笔盖。可以前后移动，使用标记笔时，向后让开。
参考
关于标记器的使用方法，请参照本书末的选件手册中的“标记器”的内容。
