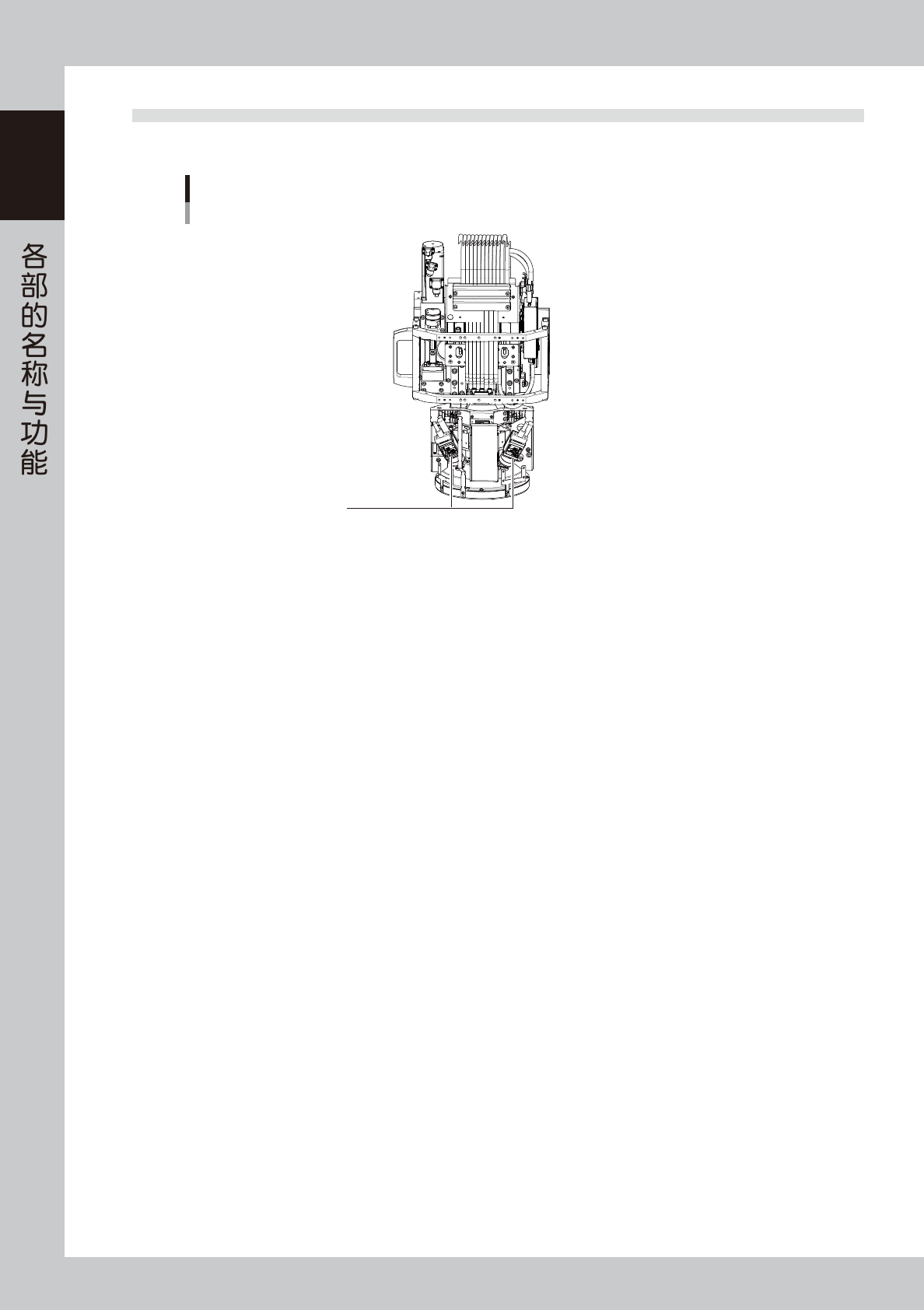

4.3 3D 投影仪
作为可选配置，YSi-V 检查机可以选配通过三维测量高度的 3D 投影仪。
3D投影仪
3D投影仪
YSi-V
25111-M9-00
■ 3D 投影仪
通过主相机从 4 个方向上拍摄投影图像之后，通过三维测量高度。
在元件翘起、翘脚、翘件检查中，对检查的元件进行提取时，若通过三维高度进行指定，可以准确、简单、且正确地提取元件。
1-10
1
4.4 4D 斜视相机
作为可选配置，YSi-V 检查机可以选配从 4 个方向斜向拍照的 4D 斜视相机。
4D斜视相机
4D斜视相机
YSi-V
25109-M9-00
■ 4D 斜视相机
4D 斜视相机，是由 4 台倾斜的相机从 4 个方向拍摄图像的相机。
在基板维修站进行目视检查时，通过确认 4 个方向拍摄的 4D 图像，可以更加容易地进行 OK、NG 判定。
4D 图像保存在基板程序中，因此离线编程软件也可以使用 4D 图像进行数据修改。
1-11
1
4.5 高速双轨
作为可选配置，YSi-V 检查机可以选配高速双轨传送装置。
高速双轨
YSi-V
轨道1
轨道2
25110-M9-00
■ 高速双轨
使用高速双轨可同时传送 2 张基板，提高单位时间的产量。
