3-4 3 4. 传送装置的调节 支撑基板使用了顶针时，若检查与前次不同的基板，必须调节传送宽度并切换顶针。传送宽度，在读入基板程序 之后会自动调节。因此，在此只介绍排列顶针、确认基板支撑状态的方法。 n 要点 使用顶针时，需按 [ 数据编辑 ] 按钮，将“基板”选项卡中的“顶针”设置为“标准速度”或“以高速” ，否则顶针无法使用。 ■ 调节流程 传入基板 选择基板 取出顶针 调节顶针高度 排列顶针 按[顶针]按钮，升起顶板 按[…
3-3
3
3.基板的选择
从已创建的检查程序列表中选择准备检查的基板。
1
从检查程序列表中选择准备检查的基板。
在“基板切换”画面的程序列表中选择基板之后，按 [ 读入程序 ] 按钮 ；也可以直接用鼠标双击程序列表
内选定的行。
c
注意
读入检查程序之后，检查机会自动按照基板宽度 ( 基板 Y 尺寸 ) 调节传送宽度，因此务必预先取出顶针。
选择基板
读入的检查程序名 基板示意图选择基板
[读入程序]按钮
26301-M9-00
2
确认读入的检查程序。
确认状态栏里显示的检查程序名是否与选定的基板名一致。
3-4
3
4.传送装置的调节
支撑基板使用了顶针时，若检查与前次不同的基板，必须调节传送宽度并切换顶针。传送宽度，在读入基板程序
之后会自动调节。因此，在此只介绍排列顶针、确认基板支撑状态的方法。
n
要点
使用顶针时，需按 [ 数据编辑 ] 按钮，将“基板”选项卡中的“顶针”设置为“标准速度”或“以高速”，否则顶针无法使用。
■ 调节流程
传入基板
选择基板
取出顶针
调节顶针高度
排列顶针
按[顶针]按钮，升起顶板
按[顶针]按钮，降下顶板
按[更换基板]按钮
确认基板固定状态
按[更换基板]按钮
传出基板
将检查机置于紧急停机状态
将检查机置于紧急停机状态
解除检查机的紧急停机状态
非常停止を解除する
调节流程图
排列顶针
25301-M9-00
3-5
3
■ 调节步骤
e
1
按紧急停机按钮之后，打开安全机盖。
2
取出顶针。
为根据基板厚度调节顶针的高度，取出顶板上的顶针。

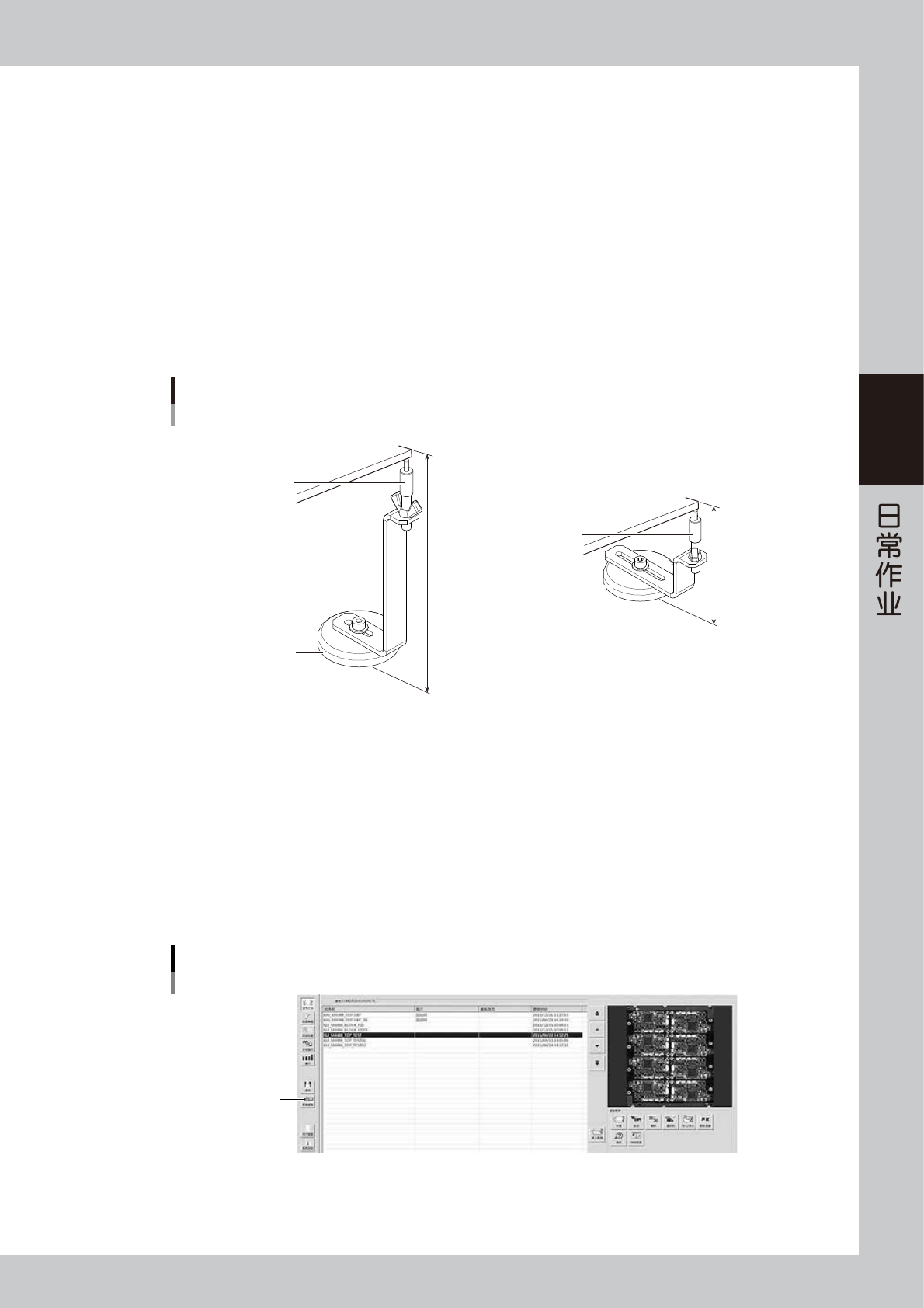

3
调节顶针的高度。
根据基板的厚度，转动支撑螺杆调节顶针的高度。
单轨与双轨使用的顶针高度不同。
‧
单轨用顶针高度 ：140mm －基板厚度
‧
双轨用顶针高度 ：76mm －基板厚度
顶针
调节高度
76 mm
140 mm
基板面
支撑螺杆
■ 单轨用
■ 双轨用
基板面
磁座
磁座
顶板面
顶板面
支撑螺杆
25302-M9-00
4
关闭安全机盖，解除紧急停机状态。
将紧急停机按钮向右旋转，解除紧急停机状态之后，按 [READY] 按钮。
5
选择基板。
选择准备检查的基板。
6
将基板传入检查位置。
按 [ 更换基板 ] 按钮之后，将基板放入传送轨入口处传入。
[更换基板]按钮
[更换基板]按钮
26302-M9-00
e
7
按紧急停机按钮，打开安全机盖。
确认基板被固定之后，按紧急停机按钮，打开安全机盖。
