3-6 3 8 排列顶针。 1. 按 [ 手动操作 ] 按钮，打开“传送装置”选项卡之后，按 [ 顶针 ] 按钮，降下顶板。 [顶针]按钮 [顶针]按钮 [手动操作]按钮 “传送装置”选项卡 26303-M9-00 2. 根据基板的尺寸与贴装的元件位置排列顶针。 排列顶针 顶针 25303-M9-00 c 注意 必须将顶针排列在顶板上升时顶针不会与传送轨、其它零部件发生碰撞的位置。 c 注意 基板背面贴装有超过 30mm 的元件时，请勿…
3-5
3
■ 调节步骤
e
1
按紧急停机按钮之后，打开安全机盖。
2
取出顶针。
为根据基板厚度调节顶针的高度，取出顶板上的顶针。
3
调节顶针的高度。
根据基板的厚度，转动支撑螺杆调节顶针的高度。
单轨与双轨使用的顶针高度不同。
‧
单轨用顶针高度 ：140mm －基板厚度
‧
双轨用顶针高度 ：76mm －基板厚度
顶针
调节高度
76 mm
140 mm
基板面
支撑螺杆
■ 单轨用
■ 双轨用
基板面
磁座
磁座
顶板面
顶板面
支撑螺杆
25302-M9-00
4
关闭安全机盖，解除紧急停机状态。
将紧急停机按钮向右旋转，解除紧急停机状态之后，按 [READY] 按钮。
5
选择基板。
选择准备检查的基板。
6
将基板传入检查位置。
按 [ 更换基板 ] 按钮之后，将基板放入传送轨入口处传入。
[更换基板]按钮
[更换基板]按钮
26302-M9-00
e
7
按紧急停机按钮，打开安全机盖。
确认基板被固定之后，按紧急停机按钮，打开安全机盖。

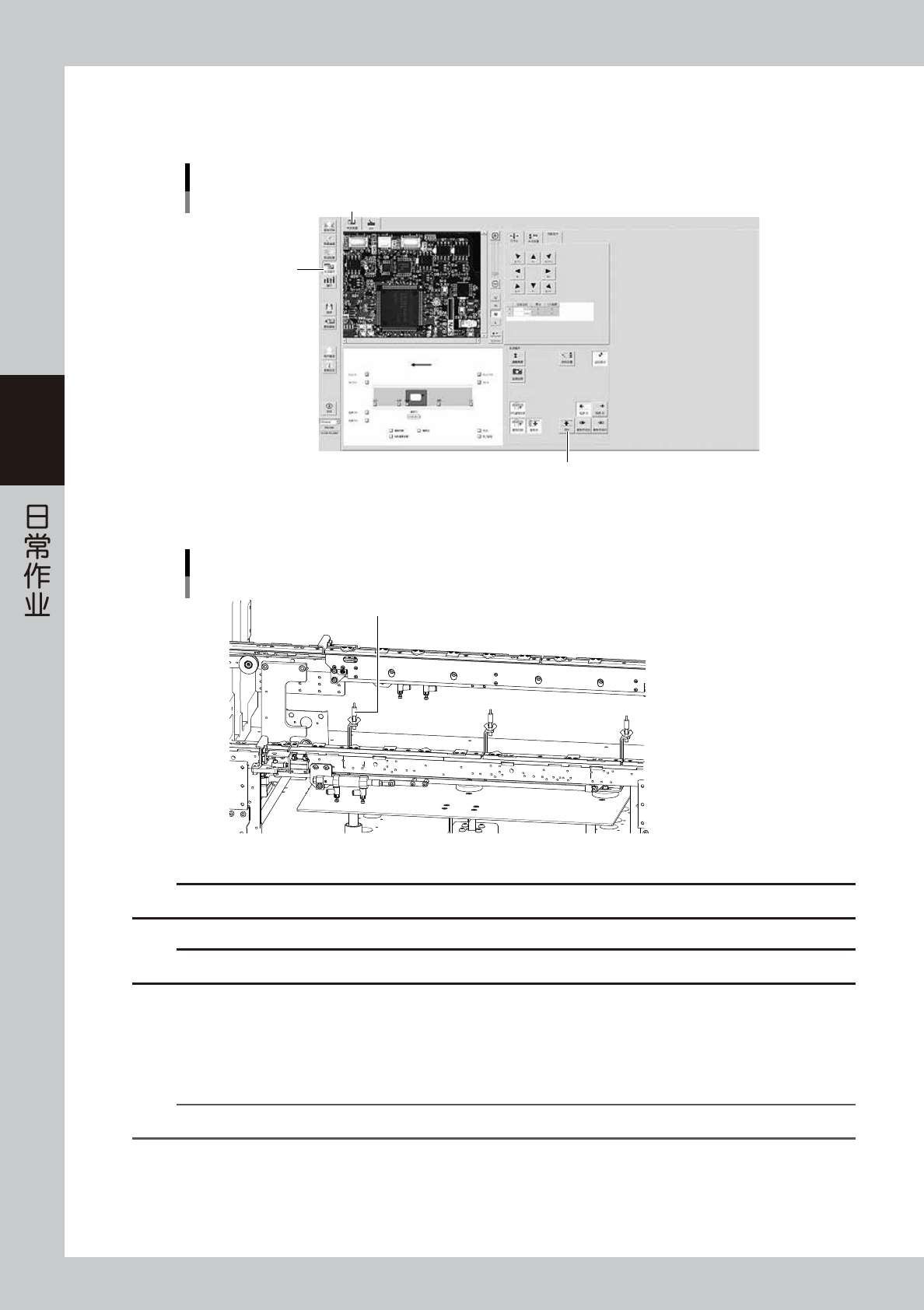

3-6
3
8
排列顶针。
1. 按 [ 手动操作 ] 按钮，打开“传送装置”选项卡之后，按 [ 顶针 ] 按钮，降下顶板。
[顶针]按钮
[顶针]按钮
[手动操作]按钮
“传送装置”选项卡
26303-M9-00
2. 根据基板的尺寸与贴装的元件位置排列顶针。
排列顶针
顶针
25303-M9-00
c
注意
必须将顶针排列在顶板上升时顶针不会与传送轨、其它零部件发生碰撞的位置。
c
注意
基板背面贴装有超过 30mm 的元件时，请勿使用顶针。否则，顶针可能会与元件发生碰撞。
9
确认基板的支撑状态。
1. 按 [ 顶针 ] 按钮，升起顶板。
2. 用手轻推基板确认没有翘曲与松动。
n
要点
顶针没有顶到基板的背面或过度顶起基板时，需重新调节顶针的高度。
0
传出基板。
1. 关闭安全机盖，将紧急停机按钮向右旋转，解除紧急停机状态。
2. 按 [ 更换基板 ] 按钮，传出基板。
第 4 章 维护保养
目录
作业前 4-1
1. 保持机器的性能 4-2
1.1 必备条件与环境条件 4-2
1.2 定期点检与清洁的重要性 4-3
1.3 控制湿度的重要性 4-3
2. 维护保养项目一览 4-4
3. 维护保养作业前的准备 4-6
3.1 易耗件 4-6
3.2 维护保养工具 4-7
3.2.1 清洁工具 4-7
3.2.2 加油工具、润滑油 4-8
3.3 必备工具 4-9
4. 每周 4-10
4.1 确认基板传感器的状态 4-10
4.2 确认基板夹的状态、动作 4-10
5. 每月 4-11
5.1 各轴的点检 4-11
5.2 滚珠丝杆和导轨的清洁、加油 4-12
5.2.1 X 轴滚珠丝杆的清洁、加油 4-12
5.2.2 X 轴导轨的清洁、加油 4-13
5.2.3 Y 轴滚珠丝杆的清洁、加油 4-14
5.2.4 Y 轴导轨的清洁、加油 4-16
5.3 相机照明的清洁 4-17
6. 3 个月 4-18
6.1 吸气扇部过滤网的清洁 4-18
6.2 CZ 轴 ( 选配 ) 滚珠丝杆的清洁、加油 4-19
7. 6 个月 4-20
7.1 标记器 ( 选配 ) 凸轮部的清洁、加油 4-20
7.2 控制箱过滤网的清洁 ( 仅限 TypeHS2 规格 ) 4-21
