4-11
4
5.每月
5.1 各轴的点检
请按照下述要点，点检各轴的滚珠丝杆与导轨。
n
要点
各轴装有防止润滑油飞溅用的护盖，点检时需拆下护盖之后再进行。
■ 点检要点
1.滚珠丝杆与导轨上是否粘附有异物？
2.滚珠丝杆与导轨的润滑油使用状态是否适当？
确认润滑油没有流出、飞溅现象，也没有变色或凝固。
e
3.滚珠丝杆是否有异响？
在按下紧急停机按钮的状态下，用手推动各轴，检查是否有异响。
■ 解决方法
1.异物被夹入，是磨损滚珠丝杆及导轨的重要原因。如果有异物粘附，必须连同润滑油一并擦去或用镊子等除去。
2.参阅后述各轴的“清洁、加油”的内容添加润滑油。
3.如果进行了上述 1. 与 2. 的处理后仍无法消除异响，请与 YAMAHA 或代理商联系。
c
注意
有关润滑油的使用，请参阅本章前述“3.2.2 加油工具、润滑油”中有关润滑油的使用注意事项。
c
注意
各轴的滚珠丝杆与导轨出现异响时，请与销售代理商或直接与 YAMAHA 联系。客户自行拆开清洁则不在保修范围内。
4-12
4

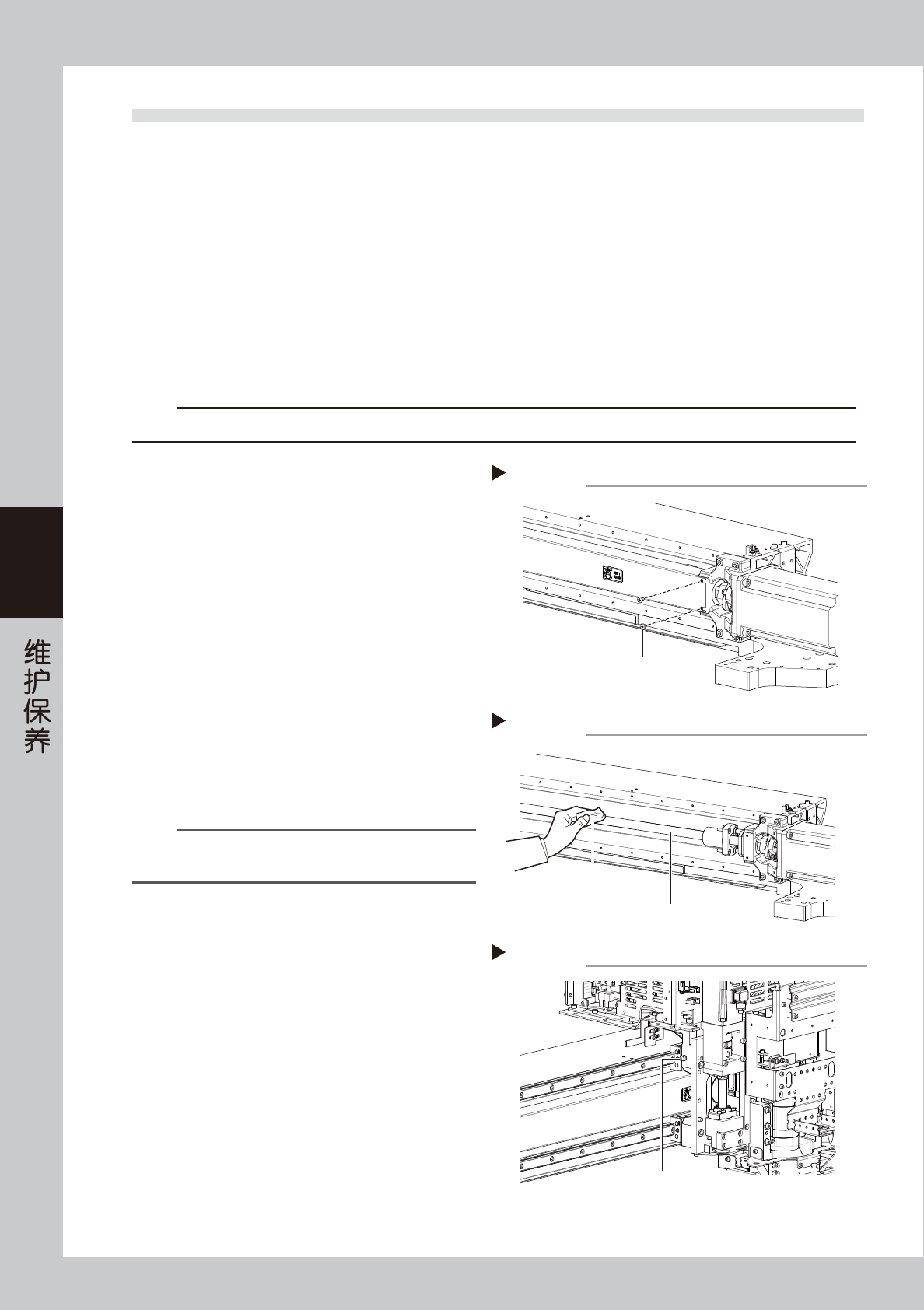

5.2 滚珠丝杆和导轨的清洁、加油
下面，介绍各轴的滚珠丝杆与导轨的清洁、加油方法。关于加油位置与加油方式，请参照后述“第 5 章 加油位置
一览”。
5.2.1 X 轴滚珠丝杆的清洁、加油
■ 需准备的用品
‧
十字螺丝刀
‧
无尘纸
‧
润滑油枪 ( 标准枪嘴 )
‧
指定的润滑油 ：NSL
‧
防护眼镜
‧
防护手套
c
注意
加润滑油时，请务必戴上防护眼镜与防护手套。
e
1
按紧急停机按钮。
为保障作业安全，务必将检查机置于紧急停机状态。
2
拆卸防止润滑油飞溅用的护盖。
1. 用十字螺丝刀拆下护盖左侧的固定螺钉。
2. 将检查头移到最左侧，用十字螺丝刀拆下护盖
右侧的固定螺钉。
3. 将护盖从右侧拔出。
55403-M9-00
3
擦拭滚珠丝杆。
1. 将检查头移到一端之后，用无尘纸 ( 清洁室用 )
等擦去滚珠丝杆的脏污润滑油与尘屑。
2. 再将检查头移到另一端后，用无尘纸等擦拭滚
珠丝杆的另一端。
55404-M9-00
n
要点
仔细擦拭包括螺旋槽部在内的滚珠丝杆全杆，并确认没有尘
屑残留。
4
加润滑油。
用润滑油枪 ( 标准枪嘴 ) 将指定的润滑油 (NSL) 从
右图所示注油嘴注入。将检查头左右移动数次之后，
擦去多余的润滑油。
55405-M9-00
5
将防止润滑油飞溅用的护盖装回原位。
按照与拆卸时相反的步骤将护盖装回原位。
拆卸X轴的防止润滑油飞溅用护盖
护盖固定螺钉
Step 2
擦拭X轴的滚珠丝杆
Step 3
X轴的滚珠丝杆
无尘纸
给X轴滚珠丝杆加润滑油
Step 4
X轴滚珠丝杆的
润滑油注油嘴
4-13
4
5.2.2 X 轴导轨的清洁、加油
■ 需准备的用品
‧
无尘纸
‧
润滑油枪 ( 标准枪嘴、弯折型枪嘴 )
‧
指定的润滑油 ：NSL
‧
防护眼镜
‧
防护手套
c
注意
加润滑油时，请务必戴上防护眼镜与防护手套。
e
1
按紧急停机按钮。
为保障作业安全，务必将检查机置于紧急停机状态。
2
擦拭导轨。
1. 将检查头移到一端之后，用无尘纸 ( 清洁室用 )
等擦拭导轨。
2. 再将检查头移到另一端，用无尘纸等擦拭导轨
的另一端。
55406-M9-00
n
要点
仔细擦拭包括移动导槽部在内的导轨全轨。
3
添加润滑油。
用润滑油枪将指定的润滑油 (NSL) 从 X 轴导轨用注
油嘴注入。
注油嘴在检查头部背面的左右各有 2 个注油嘴 ( 上
下导轨处 )，共 4 处。
左侧面的注油嘴使用弯折型枪嘴的润滑油枪，右侧
面的注油嘴使用标准枪嘴的润滑油枪。
55407-M9-00
4
擦去多余的润滑油。
左右移动检查头数次之后，擦去多余的润滑油。
擦拭X轴的导轨
Step 2
X轴的导轨
无尘纸
给X轴的导轨加润滑油
Step 3
X轴导轨的润滑油注油嘴 (4处)
