4-13
4
5.2.2 X 轴导轨的清洁、加油
■ 需准备的用品
‧
无尘纸
‧
润滑油枪 ( 标准枪嘴、弯折型枪嘴 )
‧
指定的润滑油 ：NSL
‧
防护眼镜
‧
防护手套
c
注意
加润滑油时，请务必戴上防护眼镜与防护手套。
e
1
按紧急停机按钮。
为保障作业安全，务必将检查机置于紧急停机状态。
2
擦拭导轨。
1. 将检查头移到一端之后，用无尘纸 ( 清洁室用 )
等擦拭导轨。
2. 再将检查头移到另一端，用无尘纸等擦拭导轨
的另一端。
55406-M9-00
n
要点
仔细擦拭包括移动导槽部在内的导轨全轨。
3
添加润滑油。
用润滑油枪将指定的润滑油 (NSL) 从 X 轴导轨用注
油嘴注入。
注油嘴在检查头部背面的左右各有 2 个注油嘴 ( 上
下导轨处 )，共 4 处。
左侧面的注油嘴使用弯折型枪嘴的润滑油枪，右侧
面的注油嘴使用标准枪嘴的润滑油枪。
55407-M9-00
4
擦去多余的润滑油。
左右移动检查头数次之后，擦去多余的润滑油。

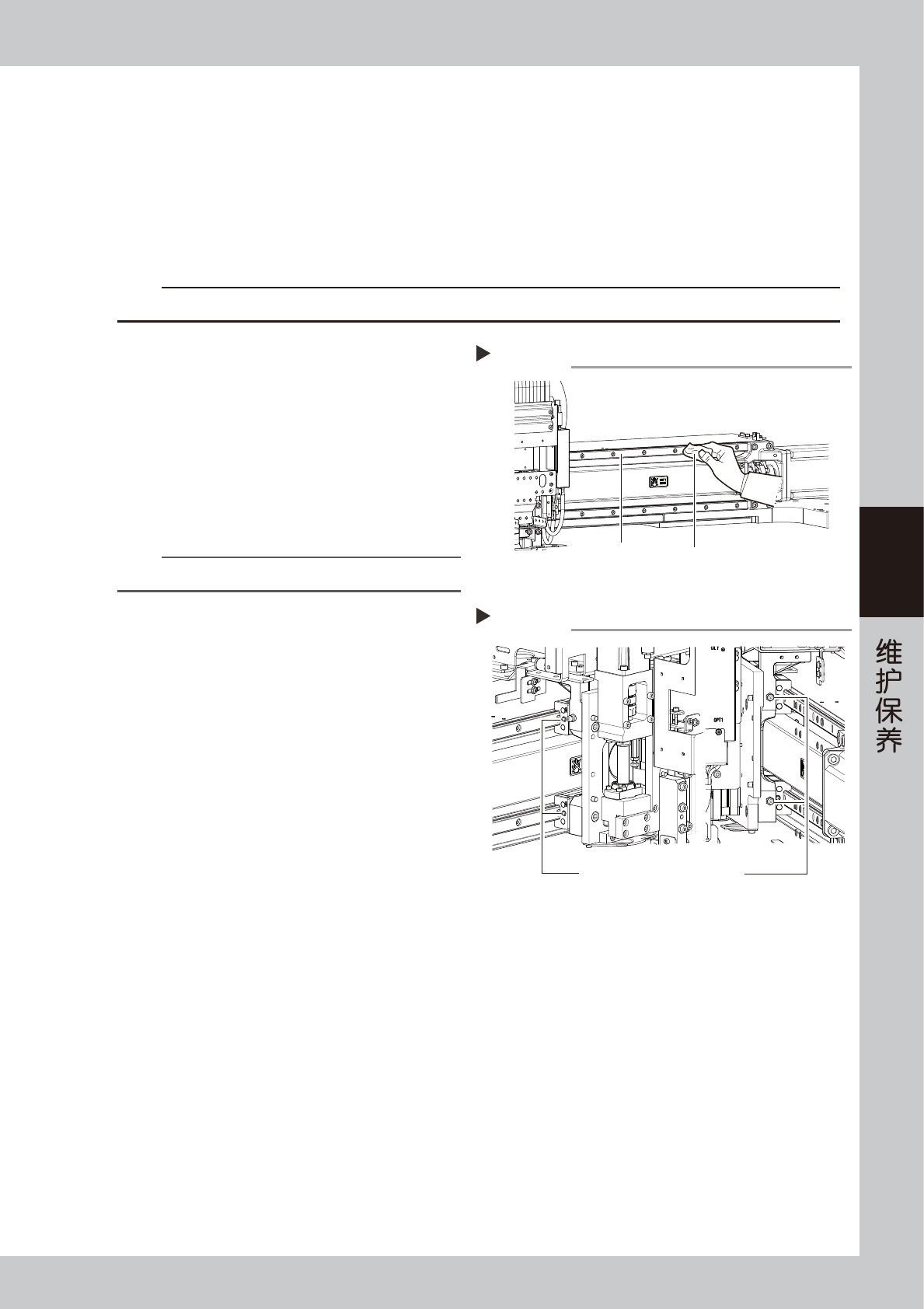

擦拭X轴的导轨
Step 2
X轴的导轨
无尘纸
给X轴的导轨加润滑油
Step 3
X轴导轨的润滑油注油嘴 (4处)
4-14
4
5.2.3 Y 轴滚珠丝杆的清洁、加油
■ 需准备的用品
‧
十字螺丝刀
‧
内六角扳手
‧
无尘纸
‧
润滑油枪 ( 标准枪嘴 )
‧
指定的润滑油 ：NSL
‧
防护眼镜
‧
防护手套
c
注意
加润滑油时，请务必戴上防护眼镜与防护手套。
e
1
按紧急停机按钮。
为保障作业安全，务必将检查机置于紧急停机状态。
2
拆卸检查机背面的盖板。
用十字螺丝刀拆下背面的盖板 (4 颗螺钉 )。
55408-M9-00
3
拆卸防止润滑油飞溅用的护盖。
1. 用内六角扳手拆下护盖前侧的固定螺栓 (3 根 )。
2. 同样再拆下护盖后侧的固定螺栓 (2 根 )。
3. 将护盖从前侧 ( 检查机正面 ) 拔出。
55409-M9-00
参考
安装 Y 轴的防止润滑油飞溅用护盖时，按与上述相反的步骤
操作。
4
擦拭滚珠丝杆。
1. 用移动把手将检查头移到里侧。
2. 用无尘纸 ( 清洁室用 ) 等擦去 Y 轴滚珠丝杆的
脏污润滑油与尘屑。
3. 再将检查头移到前侧后，用无尘纸等擦拭 Y 轴
滚珠丝杆还未擦到的部位。
n
要点
仔细擦拭包括螺旋槽部在内的滚珠丝杆全杆，并确认没有尘
屑残留。
拆卸检查机背面的盖板
十字螺丝刀
Step 2
拆卸Y轴的防止润滑油飞溅用护盖
护盖固定螺栓
防止润滑油飞溅用的护盖
Step 3
检查机正面
4-15
4
5
添加润滑油。
用润滑油枪 ( 标准枪嘴 ) 将指定的润滑油 (NSL) 从
右图所示润滑油注油嘴注入。将检查头前后移动数
次之后，擦去多余的润滑油。
55410-M9-00
6
将防止润滑油飞溅的护盖装回原位。
按照与拆卸时相反的步骤，将护盖装回原位。
给Y轴的滚珠丝杆加润滑油
Step 5
Y轴滚珠丝杆的
润滑油注油嘴
