6.2 CZ 轴 ( 选配 ) 滚珠丝杆的清洁、加油
■ 需准备的用品
‧
无尘纸
‧
指定的润滑油 ：NSL
‧
防护眼镜
‧
防护手套
c
注意
加润滑油时，请务必戴上防护眼镜与防护手套。
e
1
按紧急停机按钮。
为保障作业安全，务必将检查机置于紧急停机状态。
2
擦拭滚珠丝杆部。
用无尘纸擦去滚珠丝杆全杆的脏污润滑油与尘屑。
55417-M9-00
n
要点
仔细擦拭包括螺旋槽部在内的滚珠丝杆全杆，并确认没有尘
屑残留。
3
涂抹润滑油。
用手指蘸上指定的润滑油 (NSL) 均匀地涂抹在滚珠
丝杆上。
4
擦去多余的润滑油。
上下移动 CZ 轴之后，用无尘纸擦去多余的润滑油。

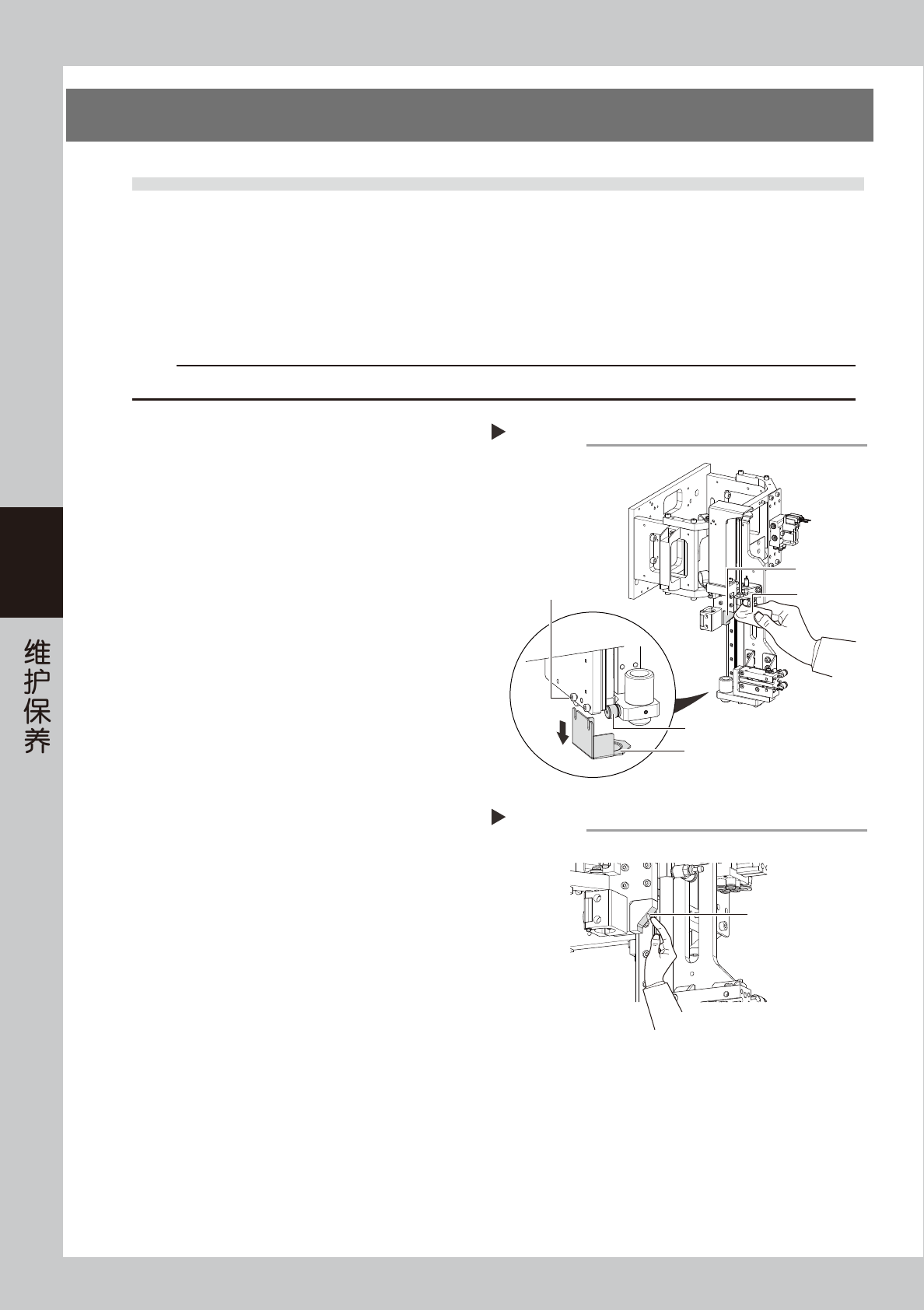

擦拭CZ轴的滚动丝杆
Step 2
滚珠丝杆
无尘纸
4-20
4
7.6 个月
7.1 标记器 ( 选配 ) 凸轮部的清洁、加油
■ 需准备的用品
‧
无尘纸
‧
指定的润滑油 ：NSL
‧
内六角扳手 (3mm)
‧
防护眼镜
‧
防护手套
c
注意
加润滑油时，请务必戴上防护眼镜与防护手套。
e
1
按紧急停机按钮。
为保障作业安全，务必将检查机置于紧急停机状态。
2
拆卸防油滴盖板。
用内六角扳手拆下固定防油滴盖板的固定螺栓之
后，取下防油滴盖板。
55418-M9-00
3
清洁各部。
用无尘纸擦去凸轮块、凸轮从动轴承、防油滴盖板
上的脏污润滑油与尘屑。
4
涂抹润滑油。
用手指蘸上指定的润滑油 (NSL) 均匀地涂抹在凸轮
块的斜面 ( 右图中灰色部分 )。
55419-M9-00
5
擦去多余的润滑油。
将标记器上下移动数次之后，用无尘纸擦去多余的
润滑油。
6
将防油滴盖板装回原位。
将在 Step2 中拆下的防油滴盖板装回原来的位置。
拆卸防油滴盖板与清洁各部
Step 2,3
无尘纸
凸轮块
凸轮从动轴承
防油滴盖板固定螺栓(2根)
防油滴盖板
涂抹润滑油
Step 4
润滑油
4-21
4
7.2 控制箱过滤网的清洁 ( 仅限 TypeHS2 规格 )
控制检查机的控制箱装有过滤网。虽然检查机的使用状况会有所不同，但一般 6 个月需清洁 1 次过滤网。
下面，介绍清洁过滤网的方法。
■ 需准备的用品
‧
吸尘器或吸气工具 ( 选购件 )
1
关闭检查机的电源。
2
拆卸正面下部盖板。
1. 打开安全机盖。
2. 将正面中央盖板拉开。
3. 拆下正面下部盖板。
55432-M9-00
3
拆卸过滤网。
用手抽出装在控制箱背部的过滤网。
55433-M9-00
c
注意
过滤网的安装位置附近有断路器。抽出过滤网时需注意不要
误将断路器关闭。
4
清洁过滤网。
用吸尘器或吸气工具 ( 选购件 ) 将过滤网上附着的
尘屑吸取干净。
55434-M9-00
n
要点
脏污无法清除，或过滤网已老化时，可以换上新的过滤网。
5
装回原位。
1. 将过滤网插入原来的位置。
2. 安装正面下部盖板，关闭正面中央盖板与安全
机盖。
c
注意
过滤网的安装位置附近有断路器。插入过滤网时需注意不要
误将断路器关闭。
拆卸正面下部盖板
Step 2
正面中央盖板
正面下部盖板
安全机盖
拆卸过滤网
Step 3
过滤网
清洁过滤网
Step 4
吸气工具
