4-21
4

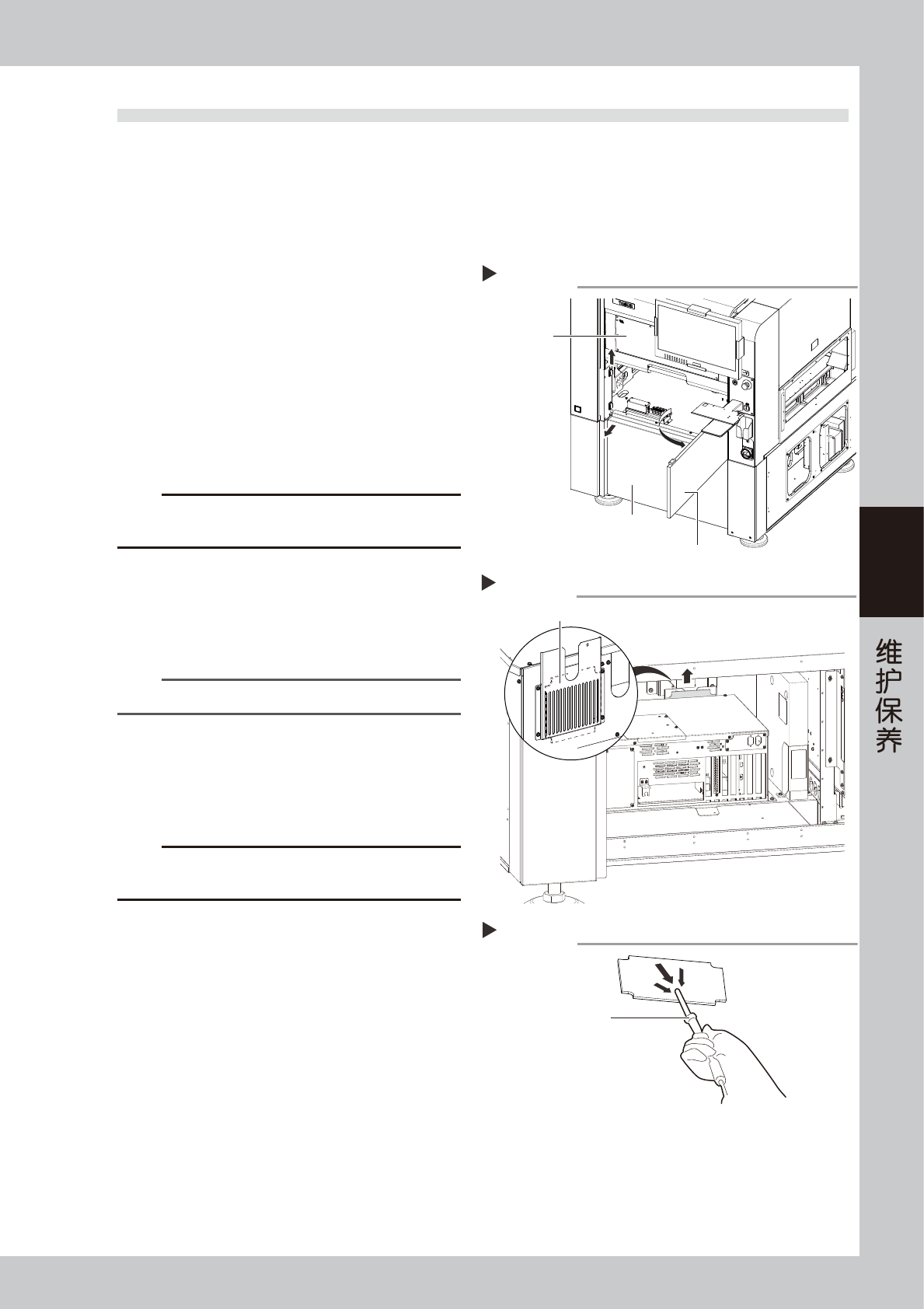

7.2 控制箱过滤网的清洁 ( 仅限 TypeHS2 规格 )
控制检查机的控制箱装有过滤网。虽然检查机的使用状况会有所不同，但一般 6 个月需清洁 1 次过滤网。
下面，介绍清洁过滤网的方法。
■ 需准备的用品
‧
吸尘器或吸气工具 ( 选购件 )
1
关闭检查机的电源。
2
拆卸正面下部盖板。
1. 打开安全机盖。
2. 将正面中央盖板拉开。
3. 拆下正面下部盖板。
55432-M9-00
3
拆卸过滤网。
用手抽出装在控制箱背部的过滤网。
55433-M9-00
c
注意
过滤网的安装位置附近有断路器。抽出过滤网时需注意不要
误将断路器关闭。
4
清洁过滤网。
用吸尘器或吸气工具 ( 选购件 ) 将过滤网上附着的
尘屑吸取干净。
55434-M9-00
n
要点
脏污无法清除，或过滤网已老化时，可以换上新的过滤网。
5
装回原位。
1. 将过滤网插入原来的位置。
2. 安装正面下部盖板，关闭正面中央盖板与安全
机盖。
c
注意
过滤网的安装位置附近有断路器。插入过滤网时需注意不要
误将断路器关闭。
拆卸正面下部盖板
Step 2
正面中央盖板
正面下部盖板
安全机盖
拆卸过滤网
Step 3
过滤网
清洁过滤网
Step 4
吸气工具
4-22
4
8.1年

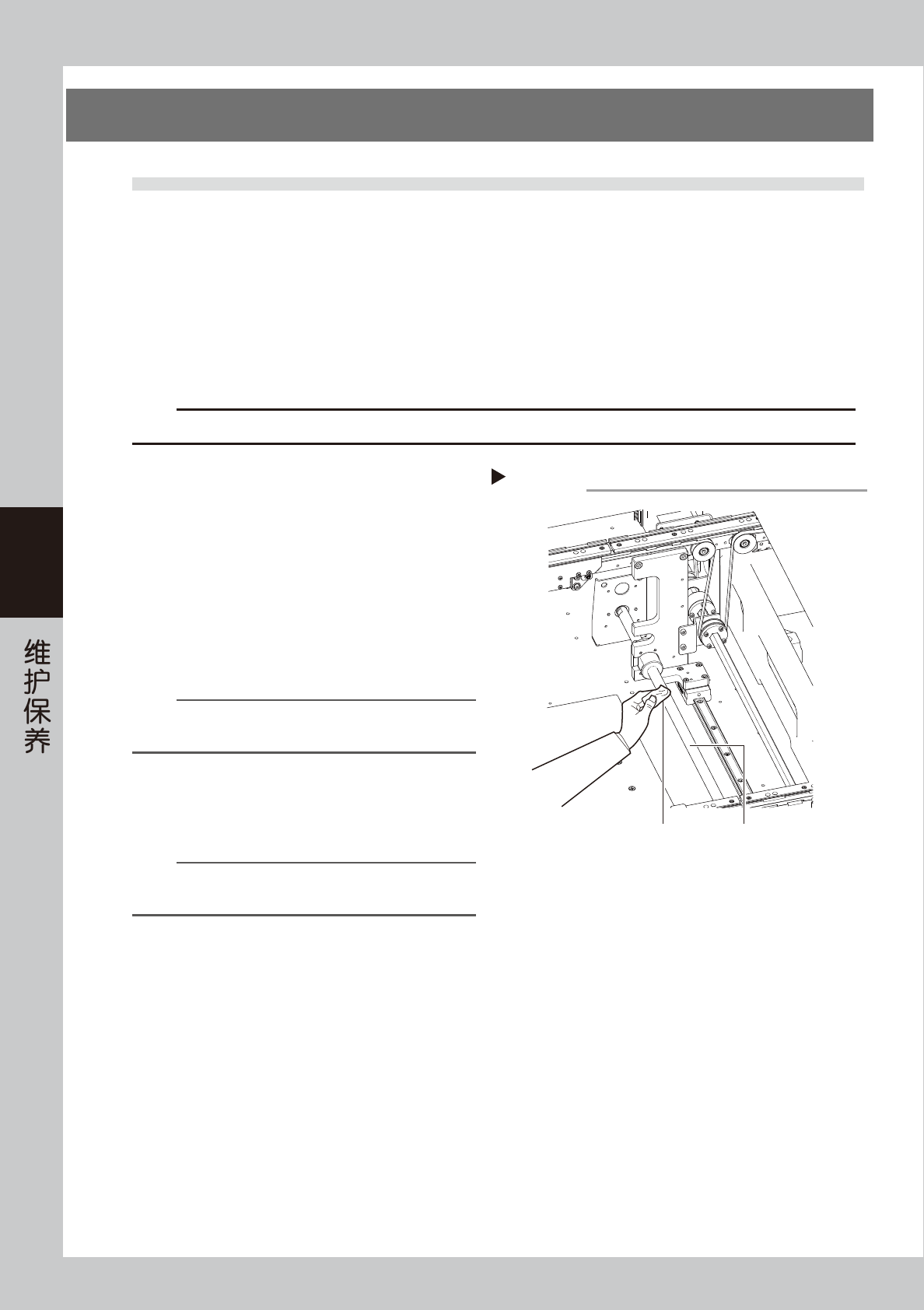

8.1 W 轴部
下面，介绍 W 轴的清洁与加油方法。关于加油位置与加油方式，请参照后述“第 5 章 加油位置一览”。
8.1.1 W 轴滚珠丝杆的清洁、加油
■ 需准备的用品
‧
无尘纸
‧
指定的润滑油 ：NSL
‧
防护眼镜
‧
防护手套
c
注意
加润滑油时，请务必戴上防护眼镜与防护手套。
1
擦拭滚珠丝杆部。
e
1. 先用 [ 手动操作 ] -“传送装置”画面的 [ 调整
宽度 ] 按钮，将传送宽度调到最大，再按下紧
急停机按钮。
2. 用无尘纸 ( 清洁室用 ) 擦去滚珠丝杆的脏污润
滑油与尘屑。
e
3. 解除检查机的紧急停机状态，调窄传送宽度之
后，再次按下紧急停机按钮，擦拭还没有擦到
的部位。
55420-M9-00
n
要点
仔细擦拭包括螺旋槽部在内的滚珠丝杆全杆，并确认没有尘
屑残留。
2
涂抹润滑油。
用手指蘸上指定的润滑油 (NSL) 均匀地涂抹在滚珠
丝杆的表面与螺旋槽部。
n
要点
按照 Step1 的方法，通过调节传送宽度给滚珠丝杆全杆涂抹
润滑油。
擦拭W轴的滚珠丝杆
Step 1
W轴的滚珠丝杆无尘纸
4-23
4

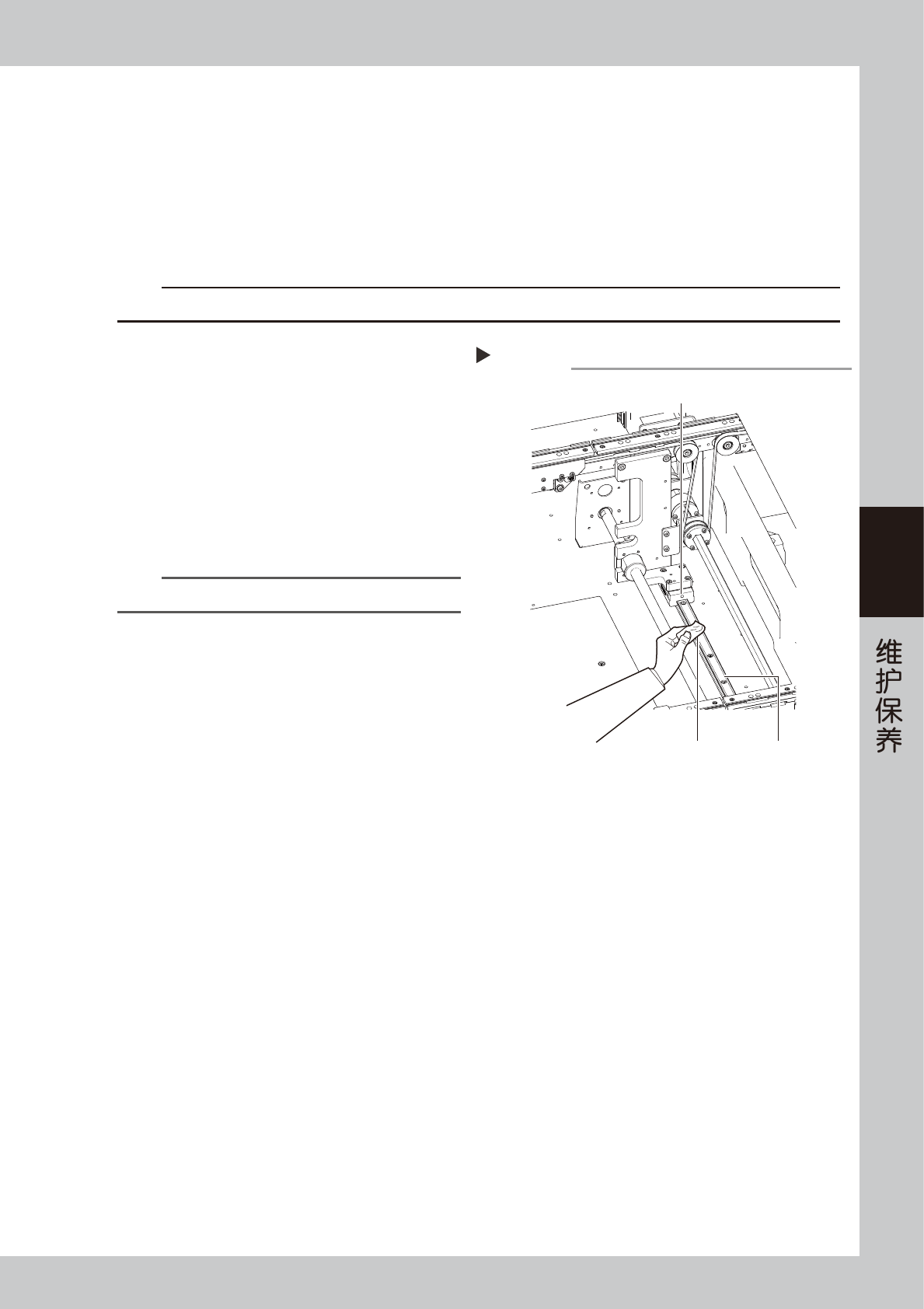

8.1.2 W 轴导轨的清洁、加油
■ 需准备的用品
‧
无尘纸
‧
润滑油枪 ( 弯折型枪嘴 )
‧
指定的润滑油 ：NSL
‧
防护眼镜
‧
防护手套
c
注意
加润滑油时，请务必戴上防护眼镜与防护手套。
1
擦拭导轨。
e
1. 先用 [ 手动操作 ] -“传送装置”画面的 [ 调整
宽度 ] 按钮，将传送宽度调到最大，再按下紧
急停机按钮。
2. 用无尘纸 ( 清洁室用 ) 擦去导轨的脏污润滑油
与尘屑。
e
3. 解除检查机的紧急停机状态，调窄传送宽度之
后，再次按下紧急停机按钮，擦拭还没有擦到
的部位。
55421-M9-00
n
要点
仔细擦拭包括移动导槽部在内的导轨全轨。
2
加润滑油。
用润滑油枪 ( 弯折型枪嘴 ) 将指定的润滑油 (NSL)
注入右图所示的润滑油注油嘴。
左右导轨各有 1 处润滑油注油嘴 ( 共 2 处 )。
3
擦去多余的润滑油。
1. 解除检查机的紧急停机状态，用 [ 手动操作 ]-
“传送装置”画面的 [ 调整宽度 ] 按钮，调节传
送宽度数次。
e
2. 再次按下紧急停机按钮之后，用无尘纸擦去多
余的润滑油。
擦拭W轴导轨并加润滑油
Step 1,2
W轴的导轨无尘纸
W轴导轨的润滑油注油嘴
