4-25 4 8.2 气、雾过滤器的点检与清洁 本检查机装有空气过滤器与油雾过滤器，以防止空气压缩机内的油、水、不纯物等进入机器内部。 下面，介绍这些过滤器的点检、清洁与滤芯的更换方法。 c 注意 为了保障作业安全，务必先拆下空气连接器。 拆卸时，切勿使油、水、不纯物等飞溅出来。此外，拆卸空气连接器时会发出很大的排气声，务必注意安全。 ■ 需准备的用品 ‧ 中性清洁剂 ‧ 喷气工具 ( 选购件 ) ‧ 无尘纸 ‧ 十字精密…
4-24
4

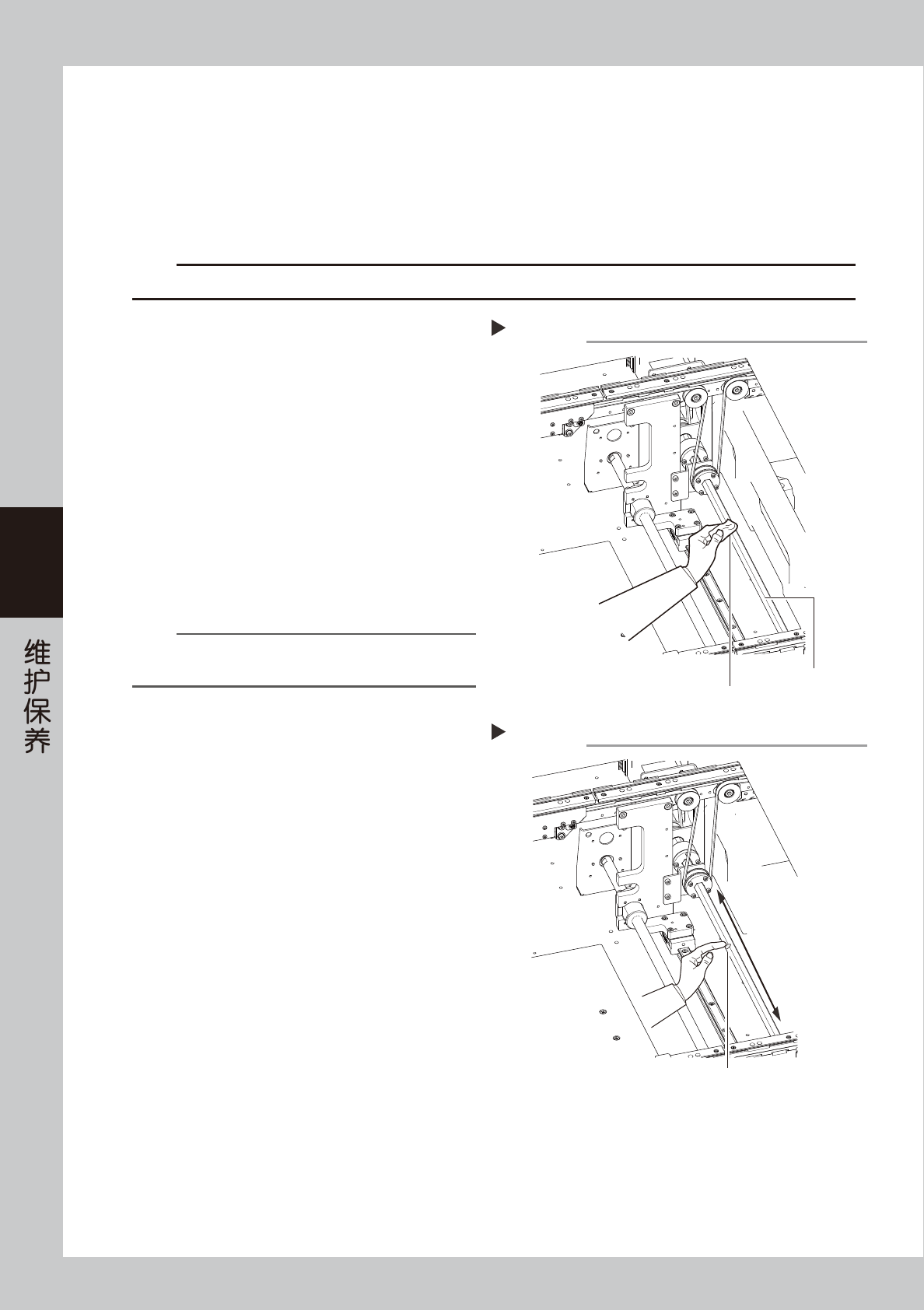

8.1.3 六角轴的清洁、加油
■ 需准备的用品
‧
无尘纸
‧
指定的润滑油 ：NSL
‧
防护眼镜
‧
防护手套
c
注意
加润滑油时，请务必戴上防护眼镜与防护手套。
1
擦拭六角轴。
e
1. 先用 [ 手动操作 ] -“传送装置”画面的 [ 调整
宽度 ] 按钮，将传送宽度调到最大，再按下紧
急停机按钮。
2. 用无尘纸 ( 清洁室用 ) 擦去六角轴的脏污润滑
油与尘屑。
e
3. 解除检查机的紧急停机状态，调窄传送宽度之
后，再次按下紧急停机按钮，擦拭还没有擦到
的部位。
55422-M9-00
2
涂抹润滑油。
用手指蘸上指定的润滑油 (NSL) 在六角轴表面均匀
地涂抹薄薄的一层。
n
要点
按照 Step1 的方法，通过调节传送宽度给六角轴全轴涂抹润
滑油。
55423-M9-00
擦拭六角轴
Step 1
无尘纸
六角轴
涂抹润滑油
Step 2
均匀地涂抹
薄薄的一层
润滑油
4-25
4
8.2 气、雾过滤器的点检与清洁
本检查机装有空气过滤器与油雾过滤器，以防止空气压缩机内的油、水、不纯物等进入机器内部。
下面，介绍这些过滤器的点检、清洁与滤芯的更换方法。
c
注意
为了保障作业安全，务必先拆下空气连接器。
拆卸时，切勿使油、水、不纯物等飞溅出来。此外，拆卸空气连接器时会发出很大的排气声，务必注意安全。
■ 需准备的用品
‧
中性清洁剂
‧
喷气工具 ( 选购件 )
‧
无尘纸
‧
十字精密螺丝刀
‧
内六角扳手 (2.5mm)
‧
防尘眼镜
‧
防尘口罩
c
注意
喷气时，务必佩戴防尘眼镜与防尘口罩，因为喷出的气体可能会吹到面部。
1
检查过滤杯内部。
检查过滤杯内是否有油或水。如果有，需按照下列
步骤清洁过滤杯。
2
分离空气过滤器与油雾过滤器。
1. 用内六角扳手 (2.5) 拧松连接空气过滤器与油雾
过滤器的螺栓。
2. 将固定销滑向下侧之后，拆下托架使空气过滤
器与油雾过滤器分离。
55424-M9-00
3
拆卸过滤杯。
‧
空气过滤器
1. 如右图所示，将过滤器向左转动，并向下拔出
过滤器。
2. 将一字精密螺丝刀插入导流板的搭扣附近的细
槽中，向上将滤芯部从过滤杯中取出。
55425-M9-00
‧
油雾过滤器
如右图所示，将过滤杯向左转动并向下拔出过滤杯。
4
清洗过滤杯内的脏污。
1. 先用水涮洗过滤杯。
2. 再用用水稀释过的中性清洁剂清洗过滤杯内部。
3. 对过滤杯进行喷气之后，用无尘布等擦干。
分离气、雾过滤器与拆卸过滤杯
Step 2,3
过滤杯
空气连接器
空气过滤器
固定销
螺栓
托架
油雾过滤器
拆卸滤芯部
Step 3
导流板
搭扣
空气过滤杯
一字精密螺丝刀
空气过滤器
4-26
4
5

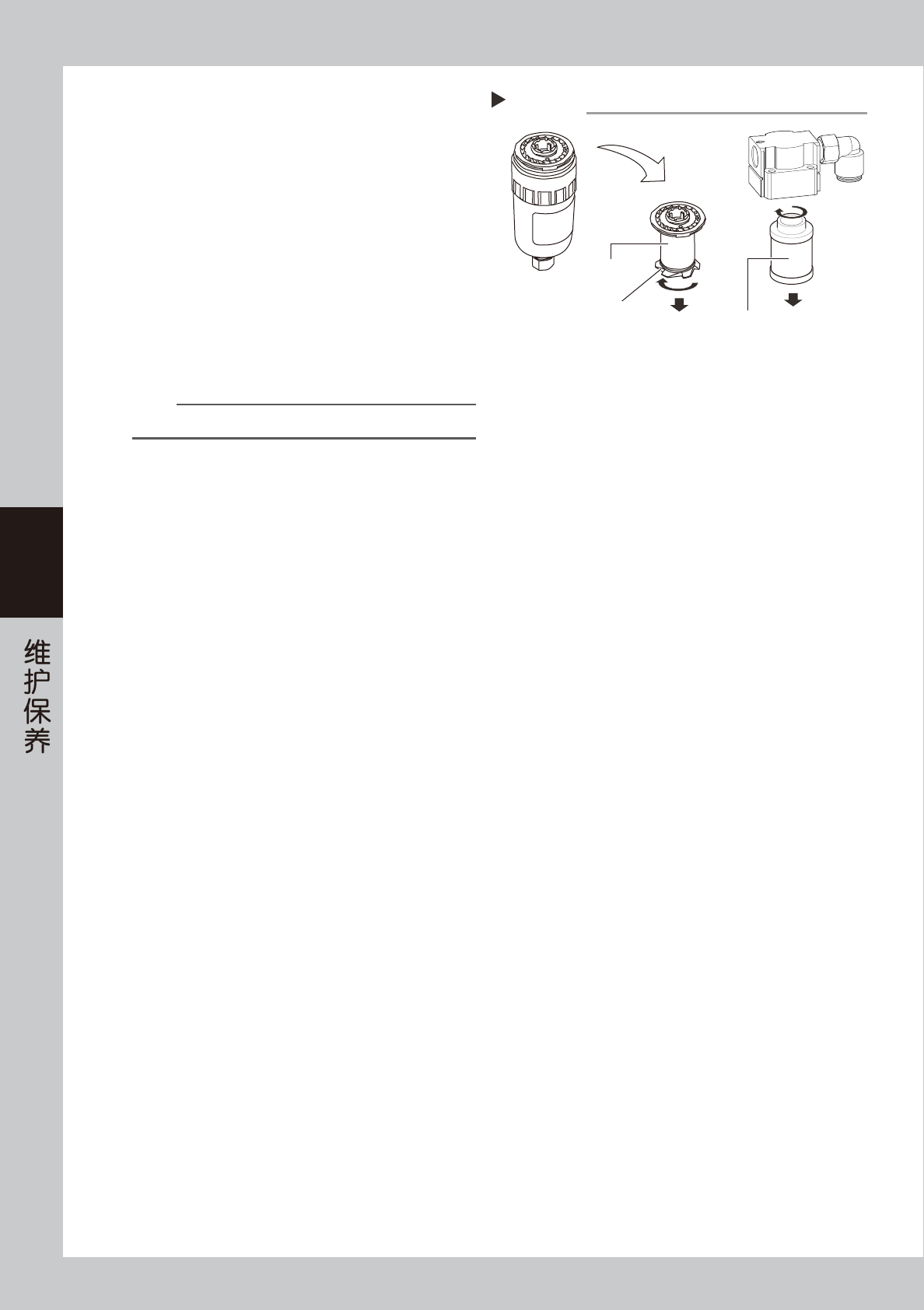

拆卸滤芯。
‧
空气滤芯
如右图所示，将挡板向箭头所示方向旋松后从滤芯
部取下。
‧
油雾滤芯
如右图所示，将滤芯向箭头所示方向旋松后取下。
55426-M9-00
6
检查滤芯的状态。
检查滤芯是否已脏污或网眼被堵塞。如果已脏污或
被堵塞时，必须换上新滤芯。
7
安装滤芯与过滤杯。
按照与拆卸时相反的步骤，安装滤芯与过滤杯。
参考
用手旋紧过滤杯时的扭矩需 2.2N
‧
m 左右。
8
安装空气连接器。
连接空气连接器，确认没有漏气。
拆卸滤芯
Step 5
油雾滤芯
空气滤芯
挡板
