5-2 5 2. 各部的加油 本章节，主要介绍各个部位的加油位置、加油频率与加油方法。 2.1 X、CZ 轴导轨与滚珠丝杆 CZ轴滚珠丝杆部 X、CZ轴的加油位置 X轴滚珠丝杆部 润滑油注油嘴(大) 1处 润滑油枪 ： 用手涂抹 ： X轴导轨部 润滑油注油嘴(小) 2处 X轴导轨部 润滑油注油嘴(大) 2处 加油部位 加油位置 频率 加油方法 X 轴滚珠丝杆 1 1 次 / 月 润滑油枪 ： 标准枪嘴 X 轴导轨 4 润滑油枪 ：…
5-1
5
1.加油之前的准备
1.1 润滑油
加润滑油时，请务必使用如下表所示 YAMAHA 指定的润滑油。
c
注意
使用非指定的润滑油，可能会损坏检查机。
■ 指定的润滑油
加油位置 导轨 滚珠丝杆 备注
X
轴
NSL
润滑油
NSL
润滑油
Y
轴
NSL
润滑油
NSL
润滑油
CZ
轴 －
NSL
润滑油 CZ 轴为选配。
W
轴
NSL
润滑油
NSL
润滑油

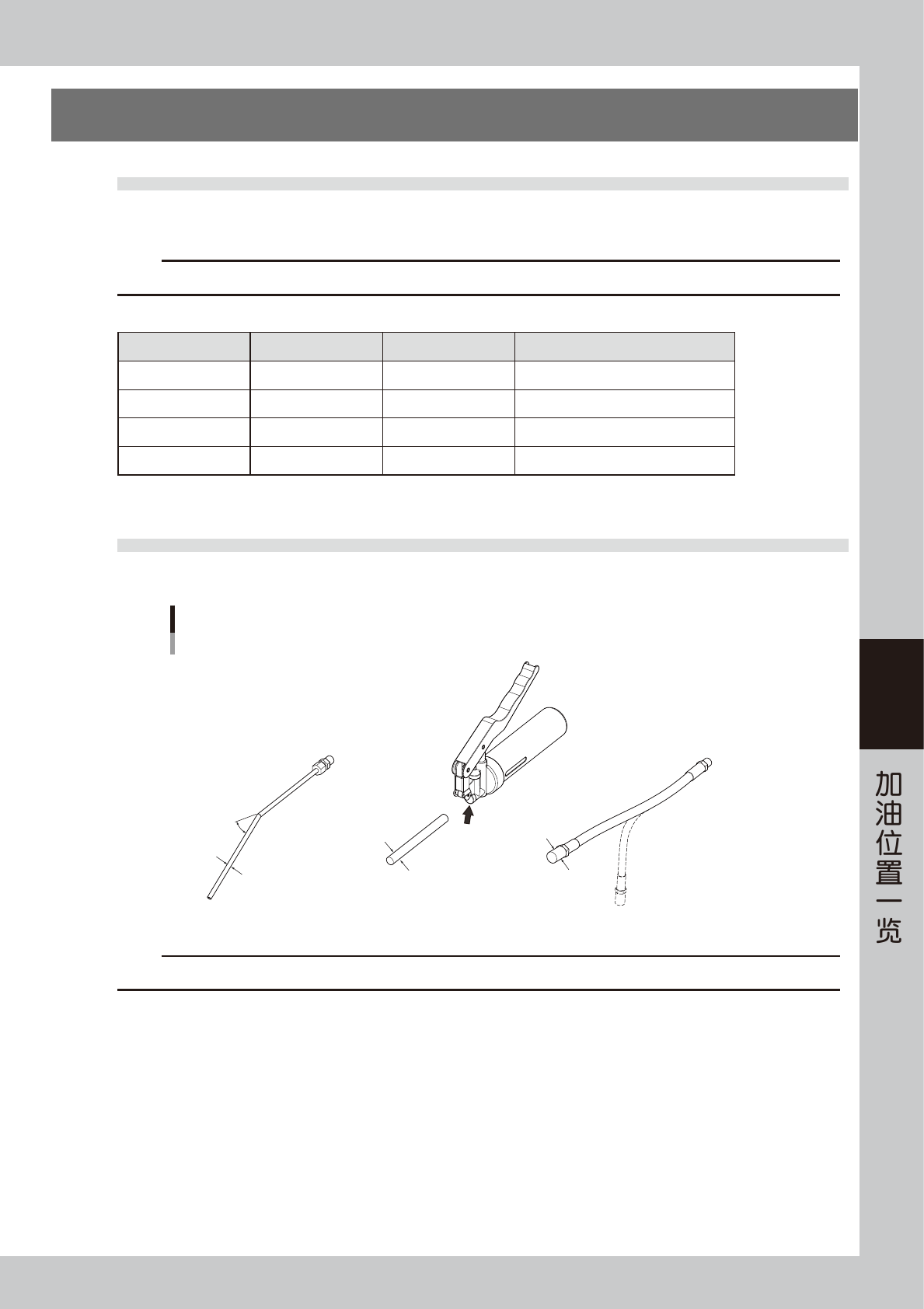

1.2 润滑油枪
加润滑油时使用润滑油枪。请根据加油位置，从 3 种枪嘴中选择适用的枪嘴。
润滑油枪
润滑油枪
30°弯折型枪嘴
标准枪嘴
将枪嘴插入此处
软管型枪嘴
30°
前端部外径 φ14前端部外径 φ10前端部外径 φ5
55500-M9-00
c
注意
各种润滑油必须分别准备不同的枪嘴。混合不同特性的润滑油使用，会导致检查机的性能降低。
5-2
5
2.各部的加油
本章节，主要介绍各个部位的加油位置、加油频率与加油方法。
2.1 X、CZ 轴导轨与滚珠丝杆
CZ轴滚珠丝杆部
X、CZ轴的加油位置
X轴滚珠丝杆部
润滑油注油嘴(大) 1处
润滑油枪 ：
用手涂抹 ：
X轴导轨部
润滑油注油嘴(小) 2处
X轴导轨部
润滑油注油嘴(大) 2处
加油部位 加油位置 频率 加油方法
X 轴滚珠丝杆 1
1 次 / 月
润滑油枪 ：标准枪嘴
X 轴导轨 4
润滑油枪 ：左侧面使用弯折型枪嘴
润滑油枪 ：右侧面使用标准枪嘴
CZ 轴滚珠丝杆 1 1 次 / 3 个月 用手涂抹
55501-M9-00
5-3
5
2.2 Y 轴导轨与滚珠丝杆
Y轴的加油位置
润滑油枪 ：
用手涂抹 ：
Y轴导轨部
润滑油注油嘴
Y轴导轨部
润滑油注油嘴
Y轴滚珠丝杆部
润滑油注油嘴
背面
加油部位 加油位置 频率 加油方法
导轨
4
1次/月 润滑油枪 ：标准枪嘴
滚珠丝杆
2
55502-M9-00
