2.3 W 轴导轨、滚珠丝杆与六角轴

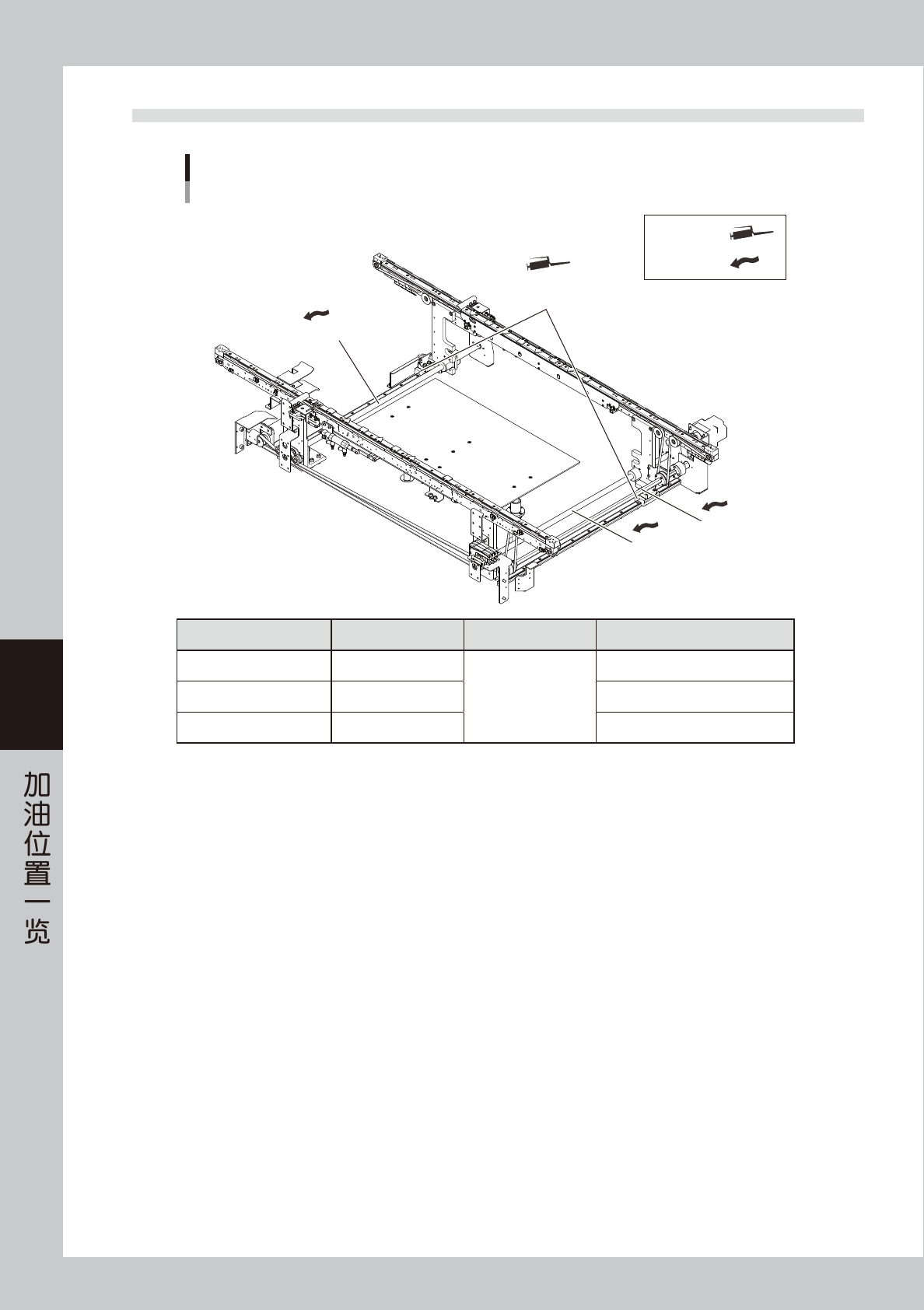

W轴的加油位置
润滑油枪 ：
用手涂抹 ：
W轴滚珠丝杆
W轴导轨部
润滑油注油嘴
W轴滚珠丝杆
6角轴
加油部位 加油位置 频率 加油方法
导轨
2
1
次
/
年
润滑油枪 ：弯折型枪嘴
滚珠丝杆
2
用手涂抹
六角轴 1 用手涂抹
55503-M9-00
Appendix
附录
目录
1. 电源连接部 A-1
2. 机器间输入、输出用接口 A-2
3. UPS( 不间断电源 ) A-3
3.1 安全注意事项 A-3
3.1.1 UPS 的运输与出口注意事项 A-3
3.1.2 报废蓄电池的处理方法 A-3
3.1.3 其它使用上的注意事项 A-3
3.2 UPS 的使用 A-5
3.3 操作与设置 A-6
3.3.1 正面控制面板 A-6
3.3.2 通常情况下的操作 ( 电源正常时 ) A-6
3.3.3 发生停电时的操作 A-6
3.4 维护保养 A-7
3.4.1 蓄电池的更换时间 A-7
3.4.2 蓄电池的更换 A-7
3.4.3 备用蓄电池的保管 A-7
3.5 故障查找 A-8
A-1
1.电源连接部
■ 电源规格
项目
YSi-V
电源 三相交流
200/208/220/240/380/400/416V±10%
频率
50/60Hz
电源功率
7.0kVA
■ 电源输入端子

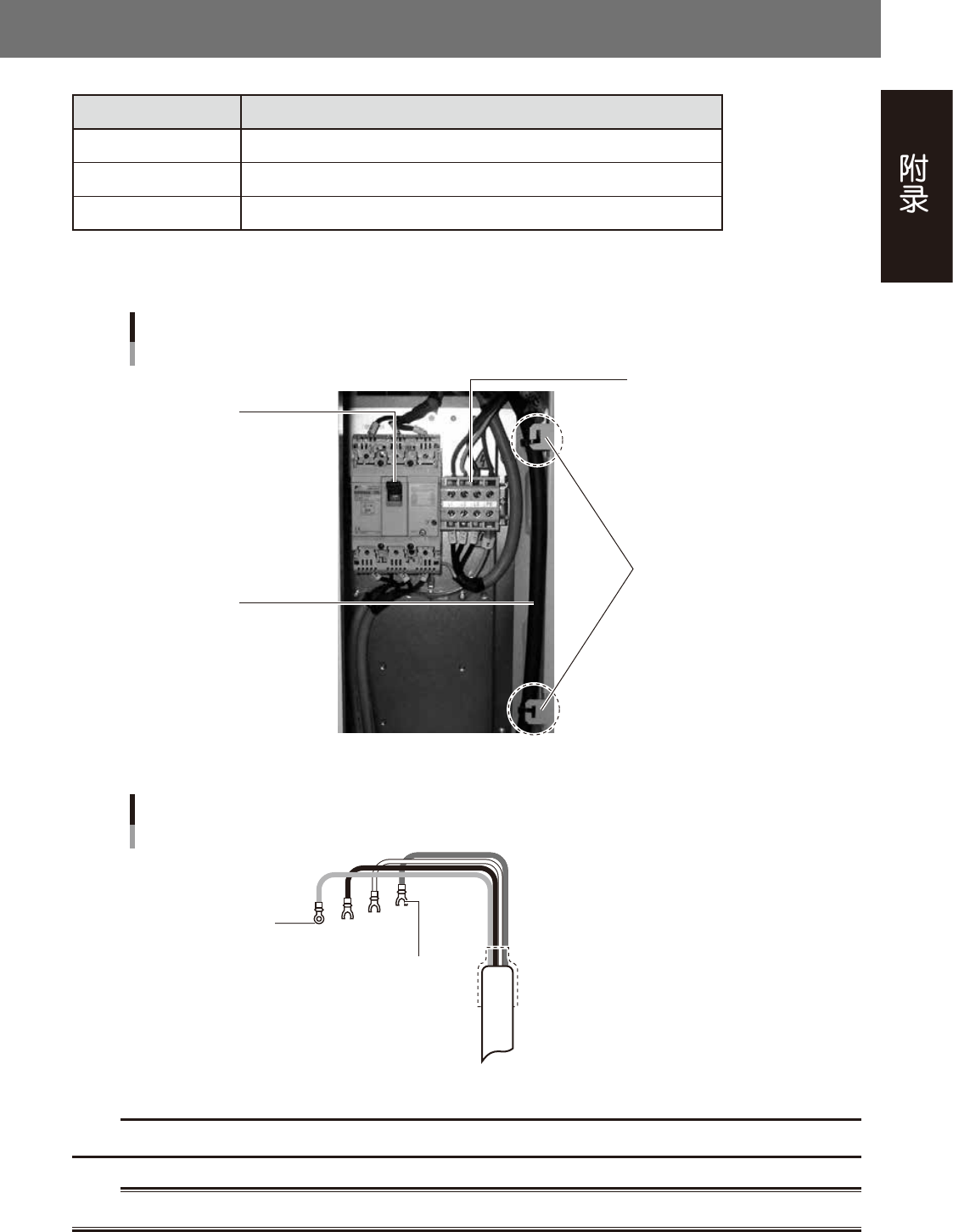

电源连接部在检查机正面下方盖板内。如下图所示，将电源线连接在电源端子台 L1、L2、L3 与 PE ( 接地 ) 上。
