SPG EJP6AC-MB-0 4OM-01 4-1-3 -2 编辑要点 X 2 Y 1 Y 2 A X 1 Pa Pb B 9 9 ( 切换到模式识别坐标数据的属性 输入画面 ) ■识别模式 ●模式 A 点 只通过 A 点进行识别。 只补正 A 点的偏移值 ∆ x 、 ∆ y, 不进行 ∆θ 的补正。 ( 不进行 θ 的补正 , 即可得到所要求的精度时 , 有利于提高生产效率 ) ●模式 AB 点 通过 A 、 B2 点进行识别。 通…

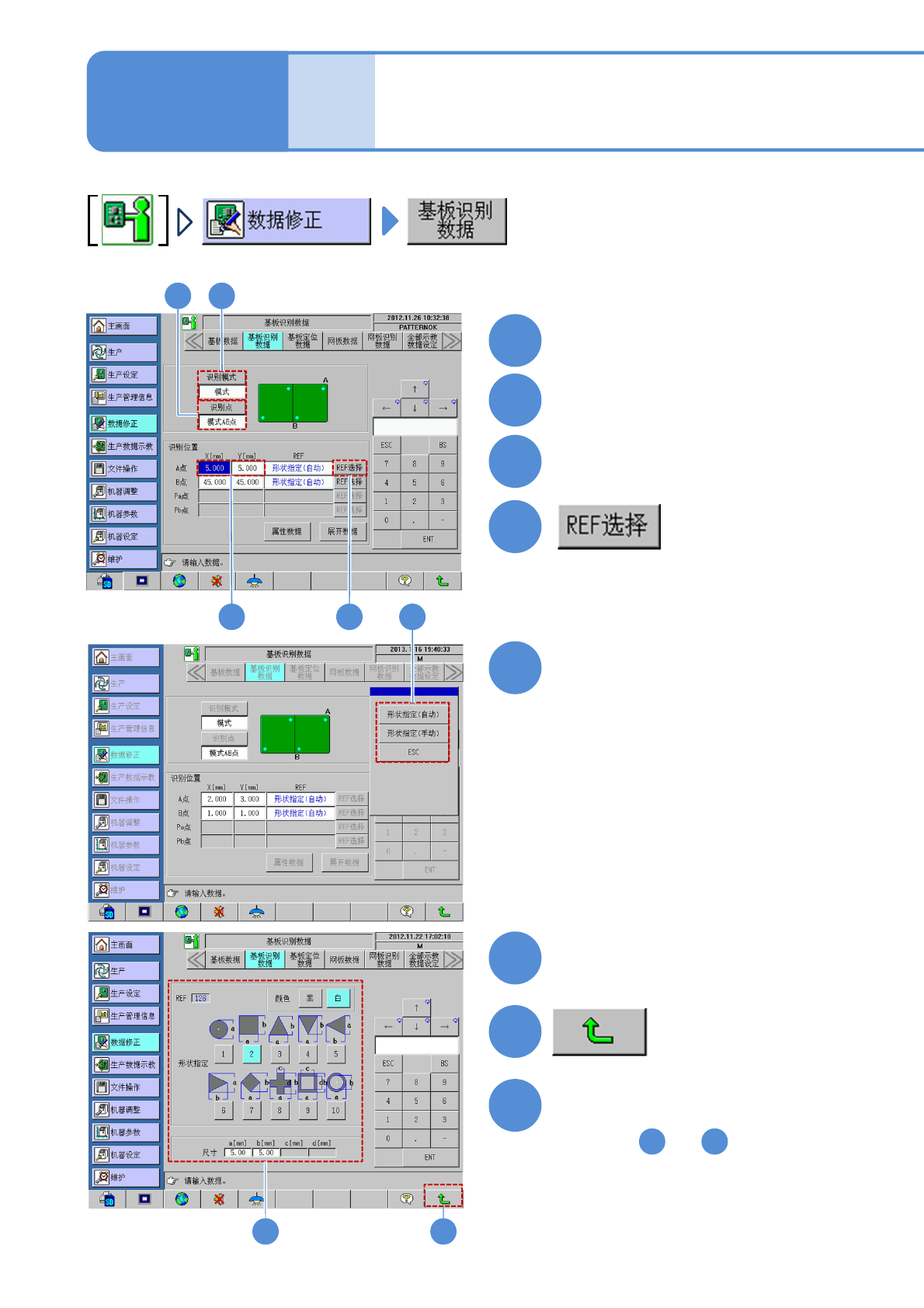

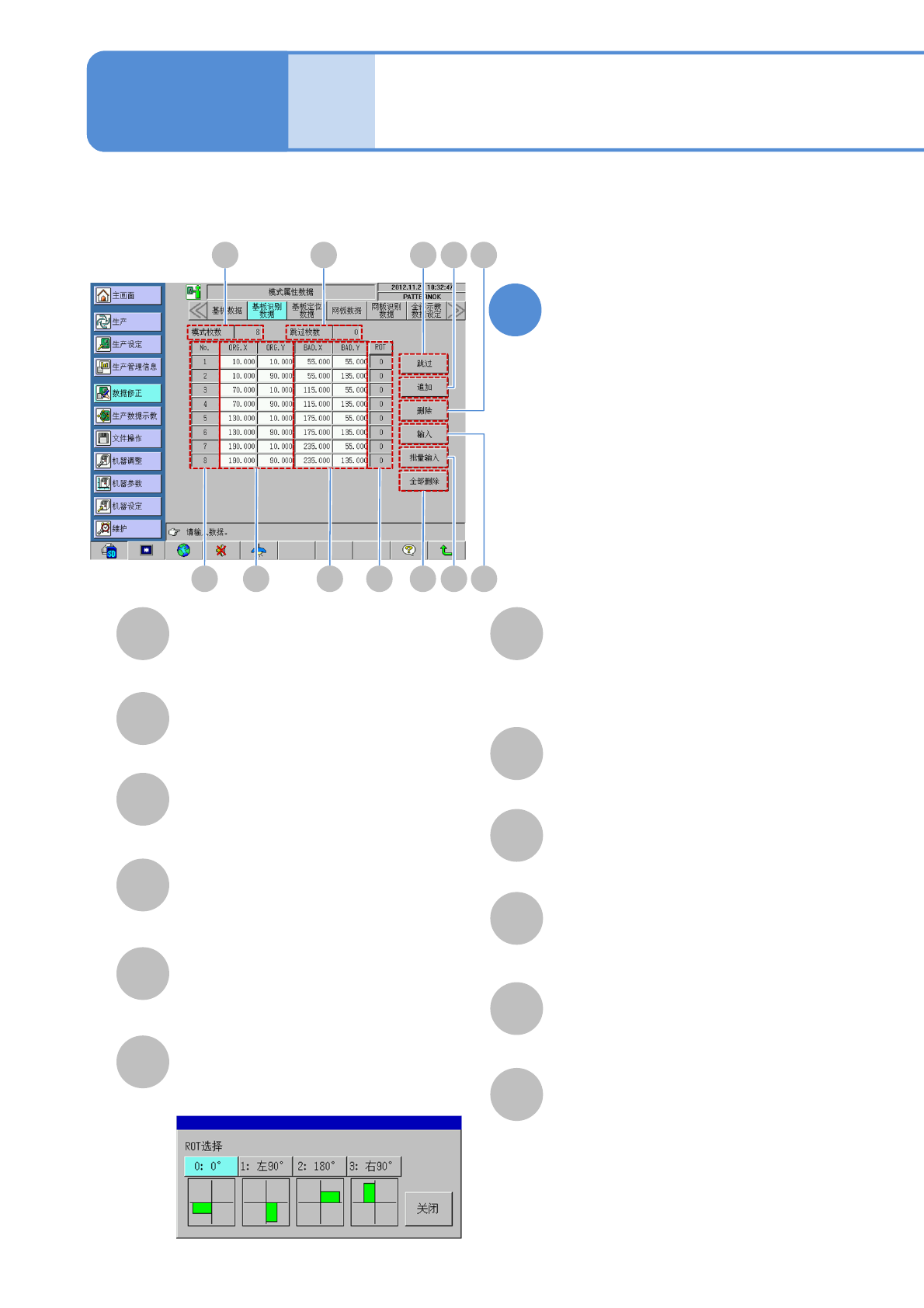

SPG EJP6AC-MB-04OM-01
模式识别关连数据的
编辑 1
4-1-3-1
●进行模式识别时，将软开关的「No.13 模式识别」设定为「ON」。(→P.4-1-11)
1
6
3 4
2
3
5
8
7
只有在「识别点」选择了‘AB’时，
设定B点
(反复步骤 ~ )
6
1
5
7
2 7
将识别模式设定为「模式」
4
2
生产数据
编辑
操作篇
4-1-3
输入A点的识别点坐标
选择识别点
选择识别方法
●「形状指定(自动)」(推荐)
(最初的基板识别时自动调整照明值)
●「形状指定(手动)」
(通过基板识别校正,指定照明值）
选择标记颜色、形状和
尺寸

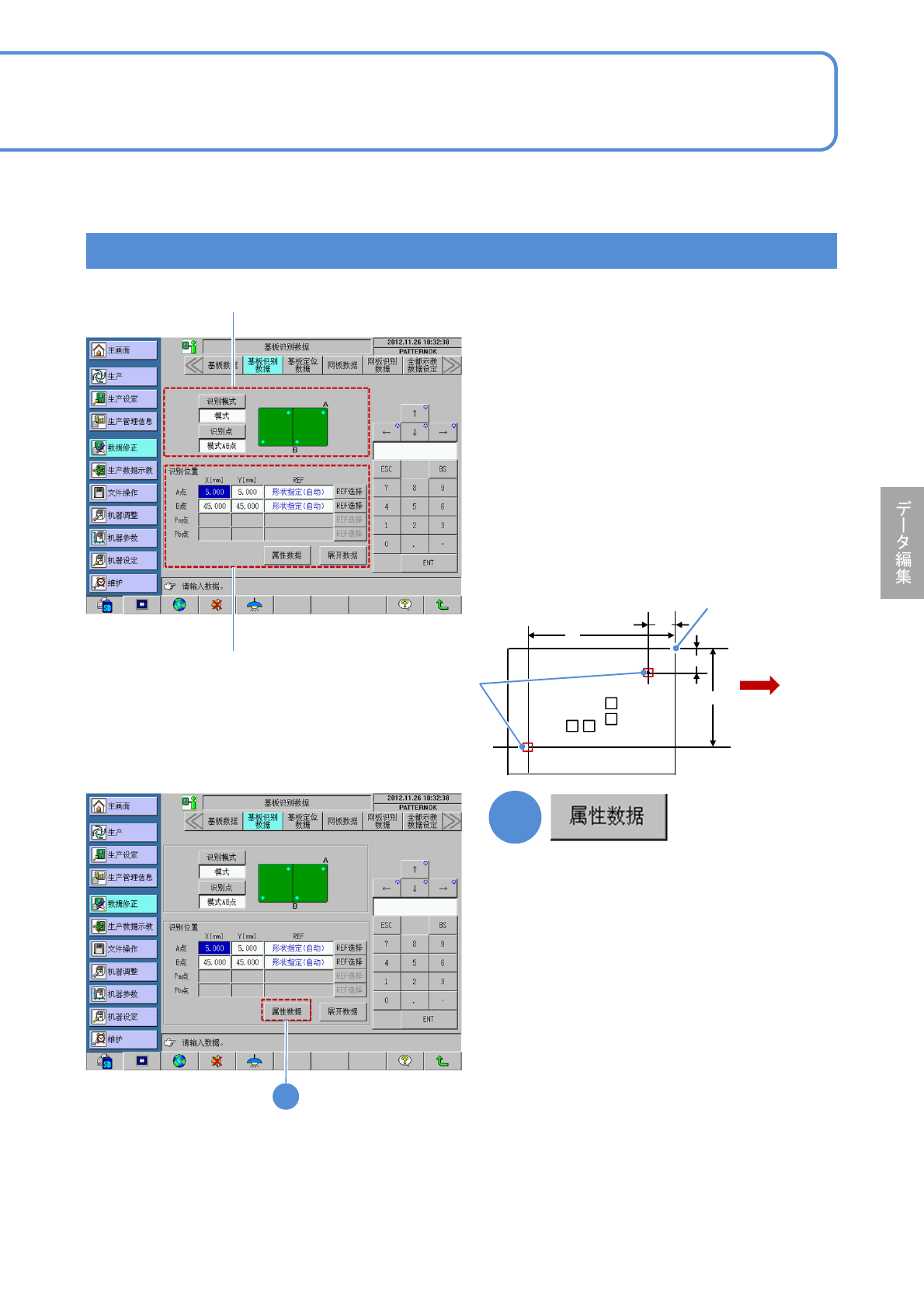

SPG EJP6AC-MB-04OM-01
4-1-3-2
编辑要点
X2
Y1
Y2
A
X1
Pa
Pb
B
9
9
(切换到模式识别坐标数据的属性
输入画面)
■识别模式
●模式A点
只通过A点进行识别。
只补正A点的偏移值∆x、∆y,不进行∆θ的补正。
(不进行θ的补正,即可得到所要求的精度时,
有利于提高生产效率)
●模式AB点
通过A、B2点进行识别。
通过2点所得偏移值∆x、∆y、∆θ的数值,对其补
正。
识别模式
识别位置
■识别位置
●识别点坐标（X,Y)
选择并输入模式上2个标记,作为识别点A、B。
（选择对角线上分开的2点）
原点（0,0）
基板识别标记
基板传送方向
（右后侧基准时）
SPG EJP6AC-MB-04OM-01
模式识别关连数据的
编辑2
A B
C D E F
G
L
H I
K J
A
B
模式枚数
显示注册模式的总数。
跳过枚数
显示设定为跳过的模式总数。
C
No.
显示模式属性数据的编号。识别按照模
式编号的顺序进行。
D
ORG.X, ORG.Y
显示各模式坐标原点的X、Y坐标。
E
BAD.X, BAD.Y
显示各模式的不良标记的X、Y坐标。
F
ROT
过渡到模式的旋转信息画面后，设定模
式的旋转信息。
G
跳过
将光标所选择的模式设定为不良模式。
所选择的不良模式，不在生产中进行标
记识别。
H
追加
追加模式属性数据。
I
删除
删除模式属性数据。
J
输入
输入所选择模式属性数据的值。
K
批量输入
输入所选择模式属性数据的值。(→P.4-
1-3-4)
L
全部删除
一次性删除所注册的全部模式属性数据。
4-1-3-3
10
编辑模式属性数据
■模式属性数据画面
生产数据
编辑
操作篇
4-1-3
