SPG EJP6AC-MB-0 4OM-01 4-1-5 -2 数 据 编 辑 ■ 网板登录 No. 为了识别网板数据 , 输入登录 No 、登录名称。 编辑要点 网板框种类 A B 选购件框种类 ・ M 框横放 650 × 550 m m 框 ( 基板尺寸 330 × 250 m m) ・ M 框横放 650 × 550 m m 框 ( 基板尺寸 350 × 300 m m) ・ M 框横放 650 × 550 m m 框 ( 用户化…
SPG EJP6AC-MB-04OM-01
7
3
4-1-5-1
选择网板框种类
1
2
输入网板登录No.和登录名称
(返回「主菜单」画面)
结束后
3
1
2

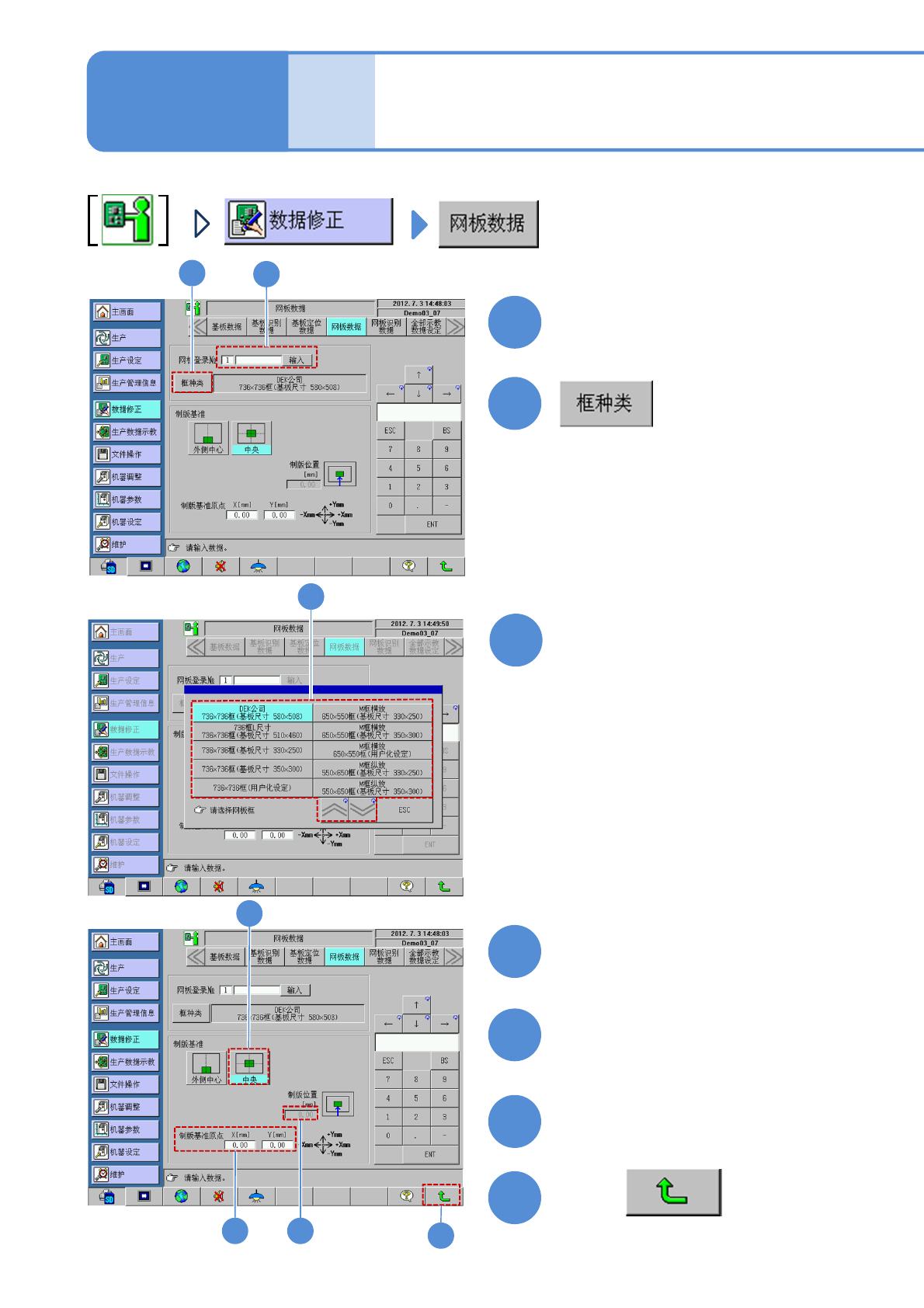

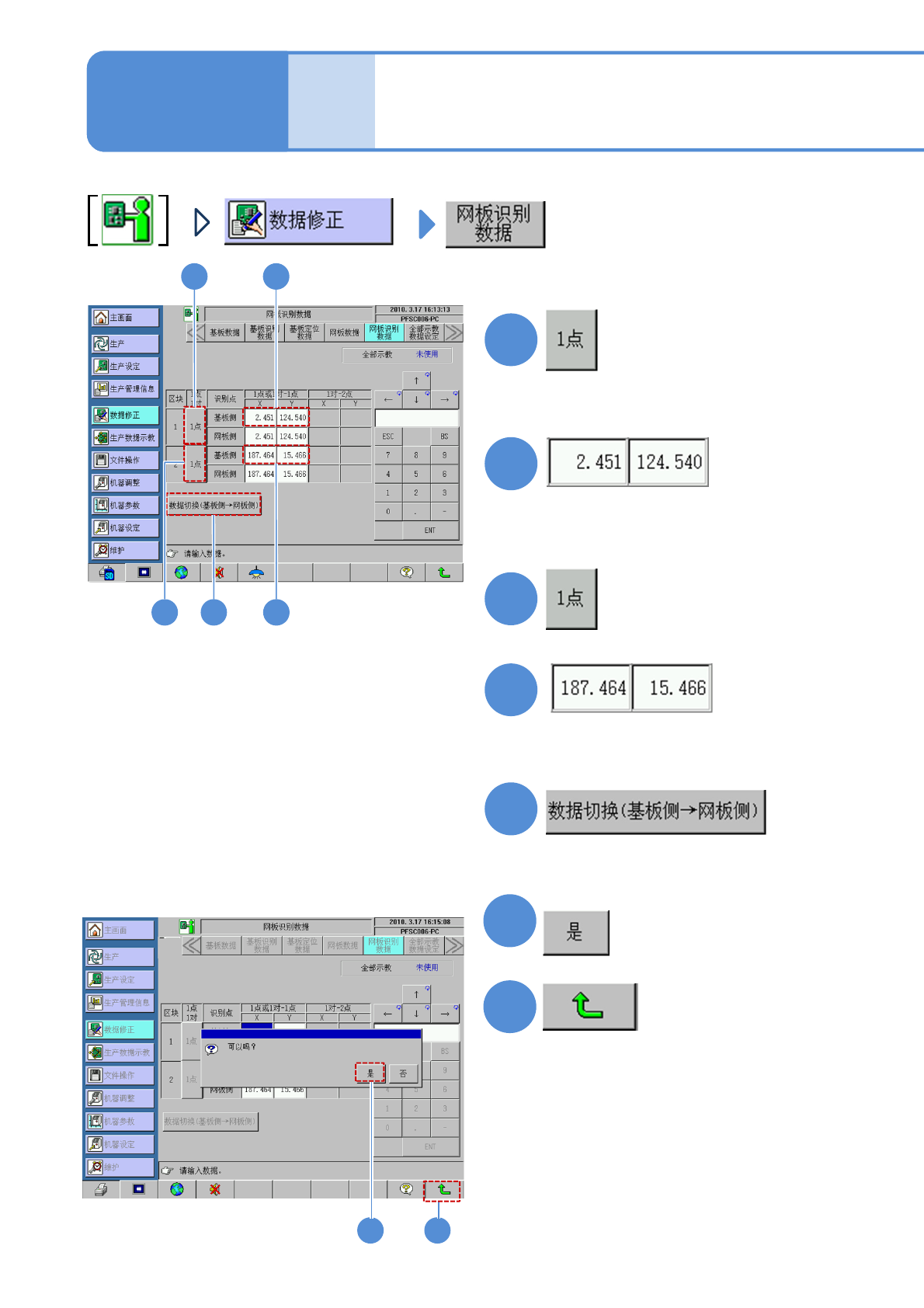

生产数据
编辑
网板数据的编辑
操作篇
4-1-5
4
56
4
5
6
选择制版基准
●当在框种类下选择「自订」时，不能选择。
只有在框种类下选择「自订」时，
输入制版位置
设定制版基准原点
● 「自订」以外时，通过制版基准自动
计算。
7
SPG EJP6AC-MB-04OM-01

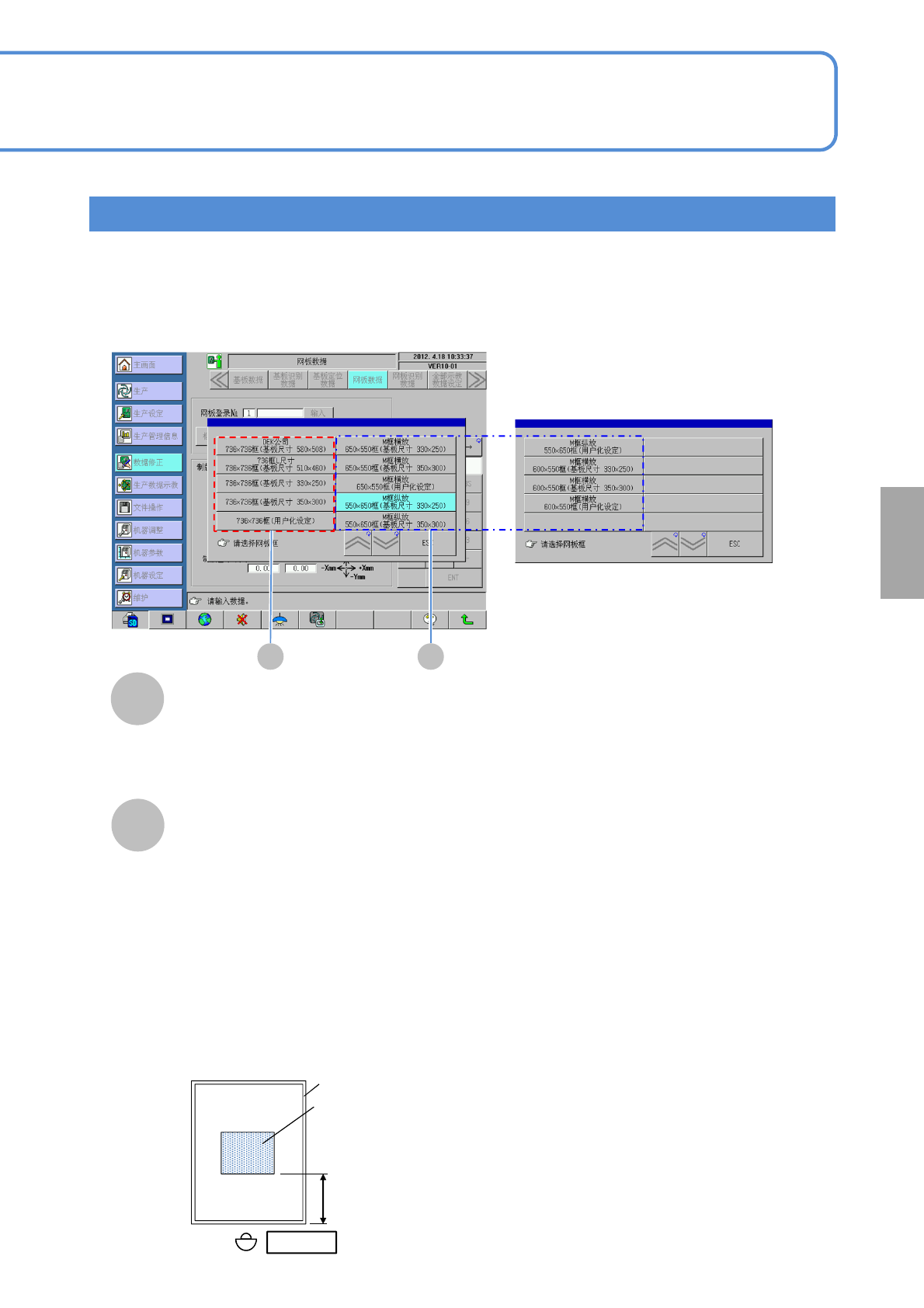

4-1-5-2
数
据
编
辑
■网板登录No.
为了识别网板数据,输入登录No、登录名称。
编辑要点
网板框种类
A
B
选购件框种类
・M框横放 650×550 mm框(基板尺寸330×250 mm)
・M框横放 650×550 mm框(基板尺寸350×300 mm)
・M框横放 650×550 mm框(用户化设定)
・M框竖放 550×650 mm框(基板尺寸330×250 mm)
・M框竖放 550×650 mm框(基板尺寸350×300 mm)
・M框竖放 550×650 mm框(用户化设定)
・M框横放 600×550 mm框(基板尺寸330×250 mm)
・M框横放 600×550 mm框(基板尺寸350×300 mm)
・M框横放 600×550 mm框(用户化设定
)
使用通用网板架(选购件)时，能够使用下列的网板。
■框种类
●框的应对种类
B
●下一页
・736 ×736 mm框(基板尺寸580 ×508)
・736 ×736 mm框(基板尺寸510 ×460)
・736 ×736 mm框(基板尺寸330 ×250)
●对应框种类
A
・736 ×736 mm框(基板尺寸350 ×300)
・736 ×736 mm框(用户化设定)
■制版位置
说明
从框的边缘到制版位置为止的尺寸
样品基板模式位置
①
②
网板框
作业员侧
SPG EJP6AC-MB-04OM-01
生产数据
编辑
网板识别数据的编辑
4-1-6-1
操作篇
4-1-6
1 2
7
43 5
6
1
选择识别方法
2
3
4
5
7
选择下一区块的
识别方法
(返回「主菜单」画面)
输入基板侧的识别坐标
●识别「1对」时,输入第2点
识别坐标。
输入基板侧的识别坐标
●识别「1对」时,输入第2点
识别坐标。
(基板侧的坐标,复制到网板侧)
6
确认提示
●在进行整体校正时,不能输入数据。
