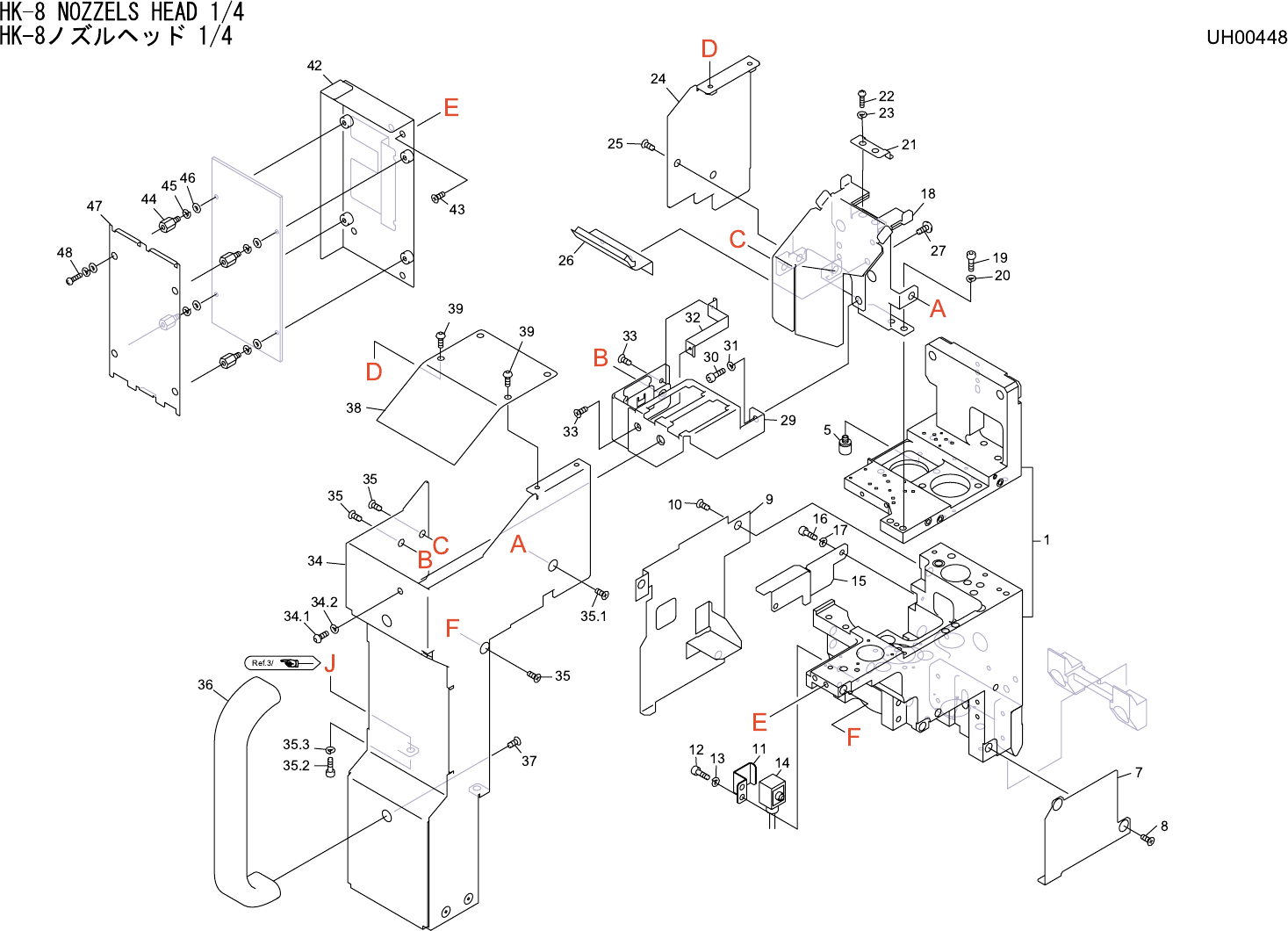

HK-8 NOZZELS HEAD 1/4
HK-8ノズルヘッド 1/4
UH00448
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA0FY03 1 BODY 本体 OT
5 S1058B 1 SILENCER サイレンサ AN120-M3 OT
7 PP01220 1 COVER カバー AL
8 K5186N 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 ﾆｯｹﾙﾒｯｷ FE
9 PB09581 1 COVER カバー AL
10 K5357H 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X005 FE
11 PB02190 1 BKT, RETAINER ＢＫＴ 押え FE
12 H5268T 2 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE
13 W1020H 2 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
14 XS00841 1 SENSOR, PRESSURE センサ 圧力 OT
15 PB12160 1 COVER カバー AL
16 H5268T 2 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE
17 W1020H 2 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
18 PB08865 1 BKT, COVER ＢＫＴ カバー AL
19 H5277A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
20 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
21 PB08933 1 BKT ＢＫＴ FE
22 K5178L 2 SCREW, C/R PAN 小ネジ 十穴鍋 M03X005 ﾆｯｹﾙﾒｯｷ FE
23 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
24 PB08845 1 COVER カバー AL
25 K5186N 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 ﾆｯｹﾙﾒｯｷ FE
26 PB08880 1 BKT ＢＫＴ OT
27 K51721 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
29 PB08855 1 BKT ＢＫＴ AL
30 H5273A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
31 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
32 PB09782 1 BKT ＢＫＴ FE
33 K5169H 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X004(ｽﾃﾝﾚｽ)FE
34 PB08898 1 COVER
カバー AL
34.1 K5255T 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
34.2 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
35 K5357H 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X005 FE
35.1 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
35.2 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
35.3 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
36 PJ02873 1 HANDLE ハンドル OT
37 K5359E 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
38 PB08871 1 COVER カバー AL
