244

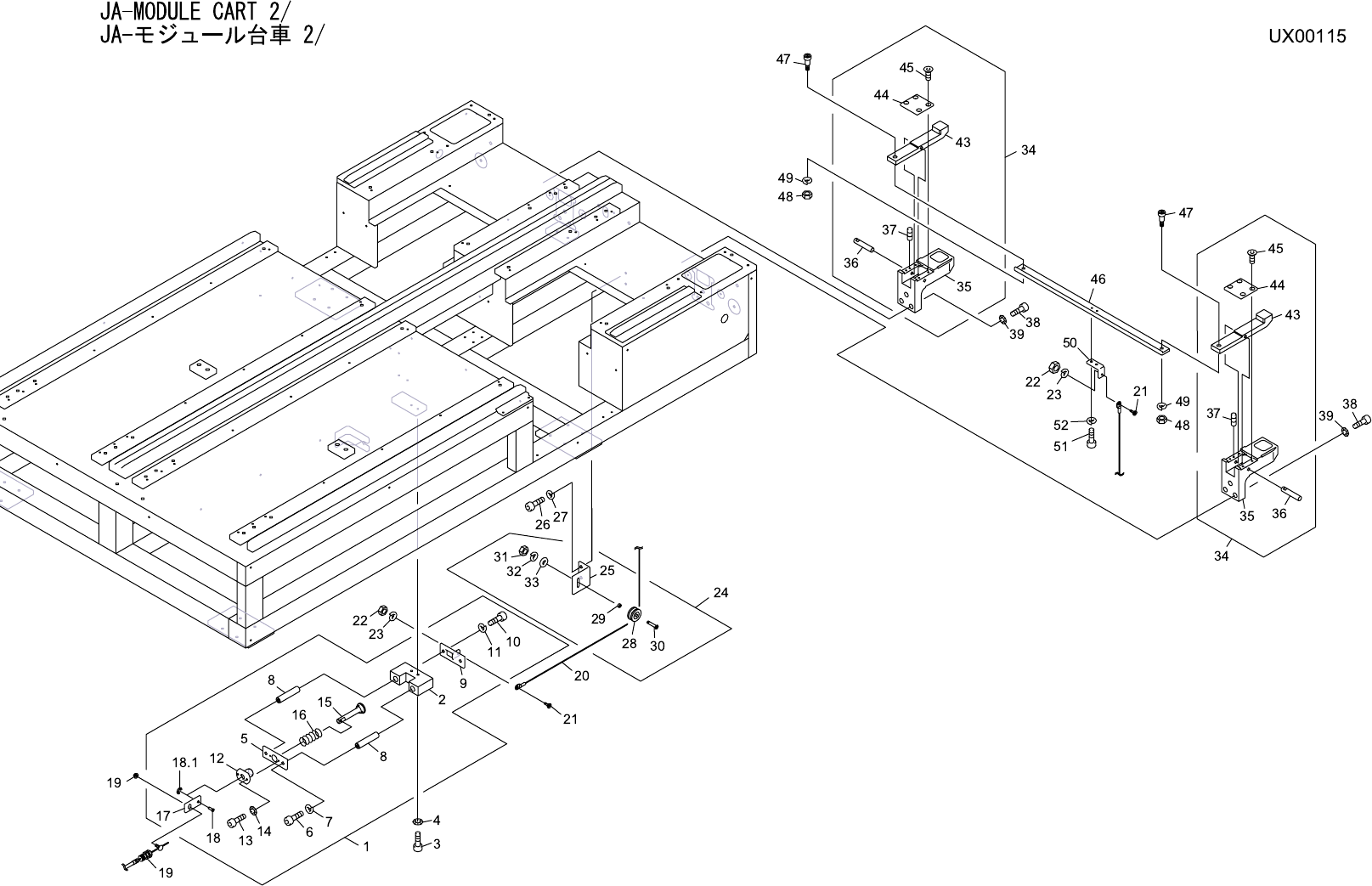

JA-MODULE CART 1/6
JA-モジュール台車 1/6
UX00115
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
46 H5323A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
47 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
48 PZ05110 1 SCALE スケール PL
49 PZ08770 1 SEAL シール OT
50 PZ08801 1 SEAL シール PL
51 PZ08811 1 SEAL シール PL
52 PZ08821 2 SEAL シール PL
53 PZ08831 2 SEAL シール PL
54 PZ09130 1 SEAL シール PL
55 PZ10820 1 SEAL シール PL
56 PB17480 2 SHIM シム FE
57 PG01480 4 STOPPER ストッパ PL
57.1 PM52840 4 COLLAR カラー FE
58 H5290A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
59 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
60 PX01540 1 SEAL, BAR CODE シール バーコード PL
