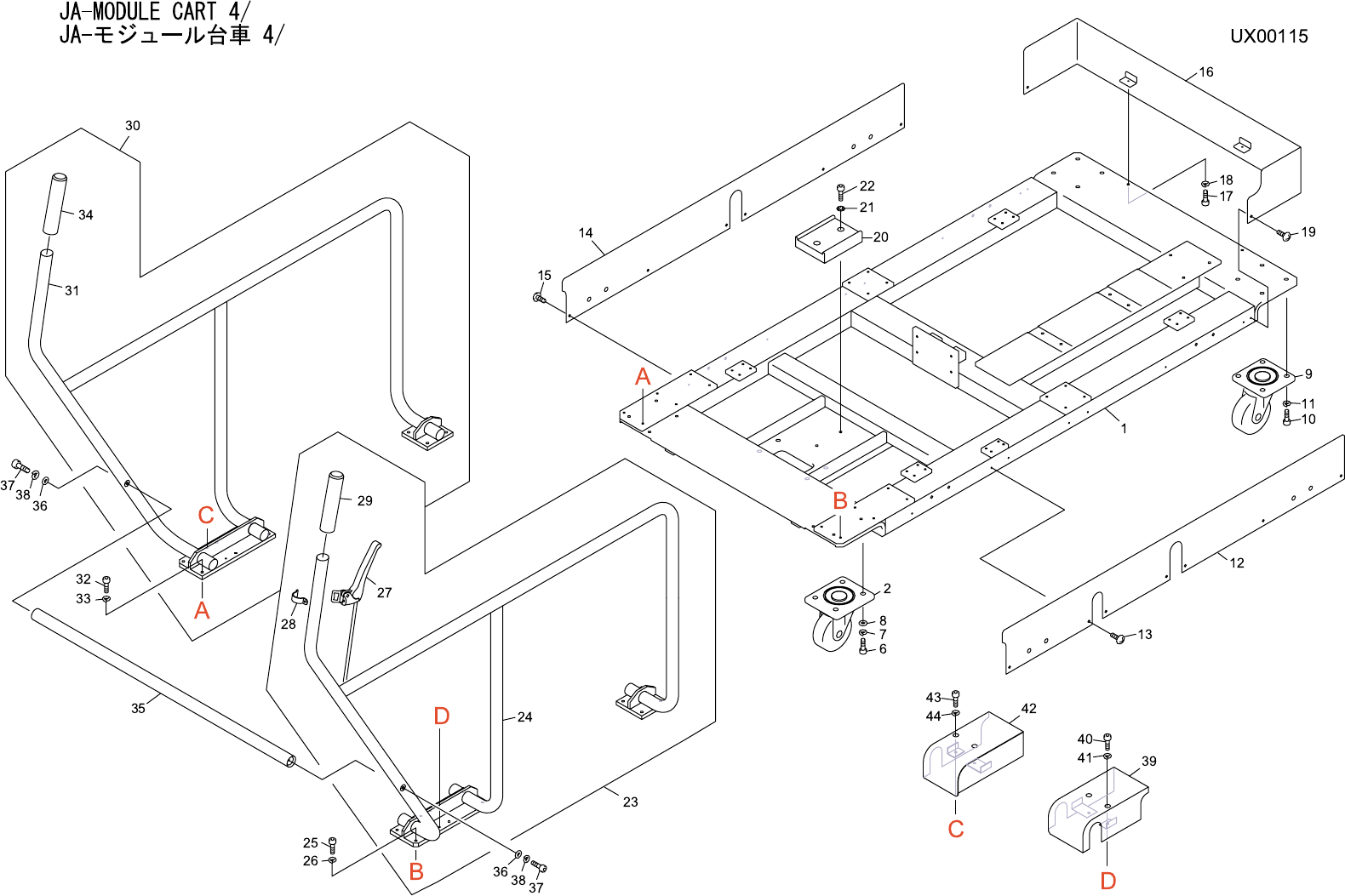

JA-MODULE CART 4/ JA- モジュール台車 4/ UX00115 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PM33120 1 FRAME フレーム FE 2 K2180R 2 CASTER, UNIVERSAL キャスタ 自在 キャスタ 自在 LH-GSPO…
253
JA-MODULE CART 4/
JA-モジュール台車 4/
UX00115
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM33120 1 FRAME フレーム FE
2 K2180R 2 CASTER, UNIVERSAL
キャスタ 自在 キャスタ 自在 LH-GSPO 100K-ST OT
6 H5341A 8 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
7 W1025A 8 WASHER, LOCK ワッシャ スプリング 8M/M FE
8 W1046A 8 WASHER, FLAT ワッシャ 平 4W- 8 FE
9 K2180W 2 CASTER, UNIVERSAL
キャスタ 自在 キャスタ 自在 NO.107JH-P OT
10 H5359A 8 BOLT, HEX SOCKET ボルト 六角穴 M10X020 FE
11 W1026A 8 WASHER, LOCK ワッシャ スプリング 10M/M FE
12 PB19540 1 COVER カバー FE
13 K5208A 7 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
14 PB19550 1 COVER カバー FE
15 K5208A 6 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
16 PB04353 1 COVER カバー FE
17 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
18 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
19 K5208A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
20 PM33850 1 GUIDE ガイド FE
21 H5342A 2 BOLT, HEX SOCKET ボルト 六角穴 M08X025 FE
22 W1014A 2 WASHER, CONICAL ワッシャ 皿 M- 8-H FE
23 AA27500 1 HANDLE 取手 OT
24 PM08290 1 HANDLE 取手 FE
25 H5324A 10 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
26 W1024A 10 WASHER, LOCK ワッシャ スプリング 6M/M FE
27 R4012L 1 LEVER レバー LPﾚﾊﾞｰｸﾛ(ﾋﾀﾞﾘ)OT
28 PB04640 1 BKT ＢＫＴ FE
29 N2117D 1 GRIP 握り M-8 OT
30 AA27600 1 HANDLE 取手 OT
31 PM08300 1 HANDLE 取手 FE
32 H5324A 10 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
33 W1024A 10 WASHER, LOCK ワッシャ スプリング 6M/M FE
34 N2117D 1 GRIP 握り M-8 OT
35 PM08090 1 JOINT ジョイント FE
36 W1005D 2 WASHER, SPHERICAL ワッシャ 球面 BJ742-06001 OT
37 H5323A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
38 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
39 PB04313 1 COVER カバー FE
40 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
41 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
254
JA-MODULE CART 4/
JA-モジュール台車 4/
UX00115
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
42 PB04322 1 COVER カバー FE
43 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
44 W1022A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M/M FE
