MC-NOZZLE STATION (NC03B) MC- ノズル ステーション (NC03B) UL01509 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 AA96807 1 HOLDER ホルダ OT 2 PM34598 1 HOLDER ホルダ AL 3 PJ01460 …
265

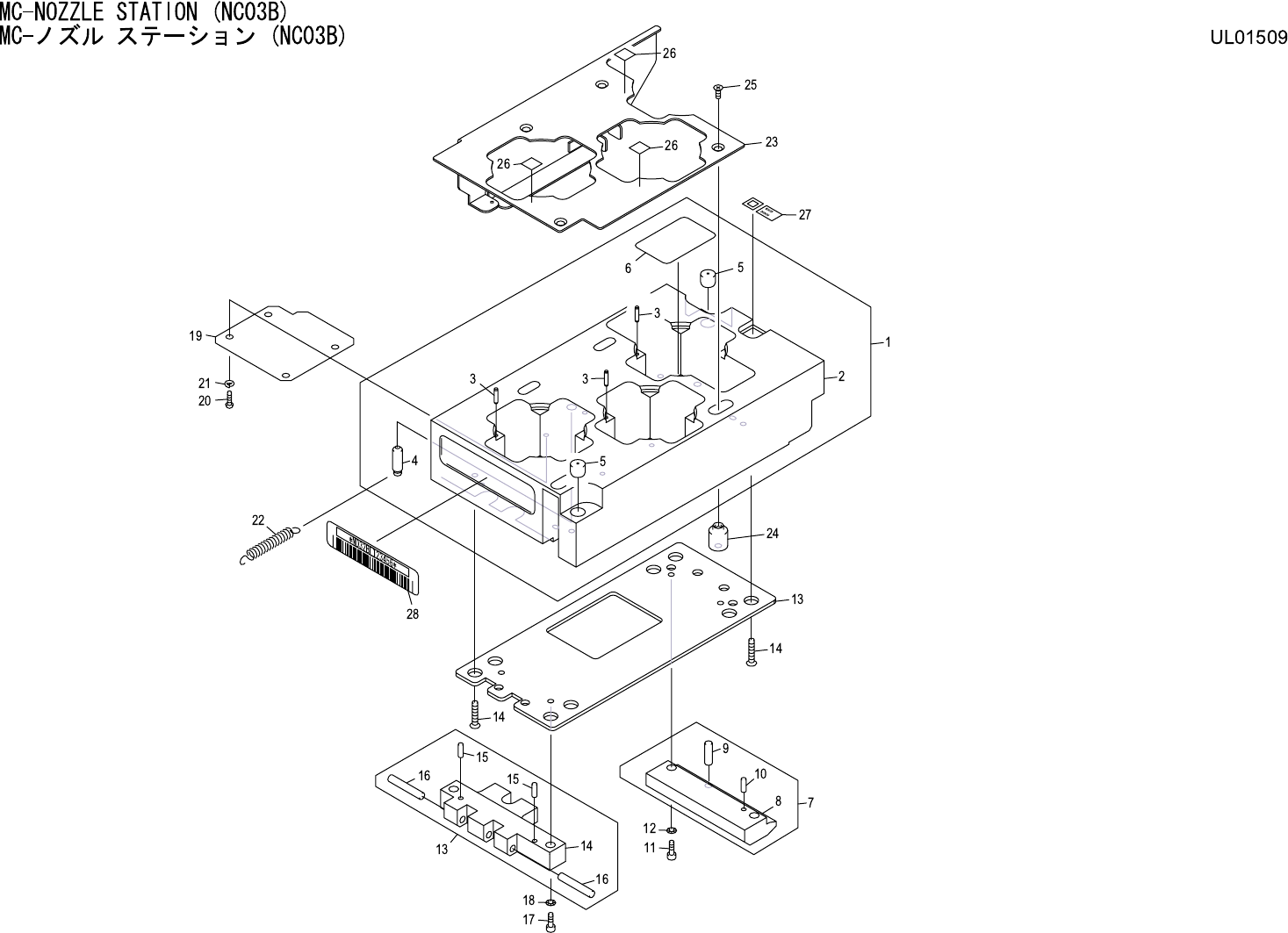

MC-NOZZLE STATION (NC03B)
MC-ノズル ステーション (NC03B)
UL01509
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA96807 1 HOLDER ホルダ OT
2 PM34598 1 HOLDER ホルダ AL
3 PJ01460 3 PIN, PARALLEL ピン 平行 PL
4 PM04922 1 PIN ピン FE
5 PM35032 2 PIN, REFERENCE ピン 基準 FE
6 PS00600 1 SHEET シート PL
7 AA0HH00 1 GUIDE ガイド OT
8 PM34542 1 GUIDE ガイド FE
9 PZ12980 1 PIN, GUIDE ピン ガイド OT
10 H21925 2 PIN, PARALLEL ピン 平行 2ﾟX 6 Aｼｭ(M6) OT
11 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
12 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
13 AA96501 1 BLOCK ブロック OT
14 PM34552 1 BLOCK ブロック FE
15 H21925 2 PIN, PARALLEL ピン 平行 2ﾟX 6 Aｼｭ(M6) OT
16 R5013A 2 ROLLER, NEEDLE ローラ ニードル ﾟ3X17.8 OT
17 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
18 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
19 PB20131 1 DOG, SW ドッグ ＳＷ FE
20 K51845 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X005 ｽﾃﾝﾚｽ FE
21 W1020H 4 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
22 PZ05021 1 SPRING, TENSION スプリング 引張 FE
23 PB19931 1 SHUTTER シャッタ FE
24 PM34583 4 PIN, GUIDE ピン ガイド FE
25 K51692 4 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02.5X006(ｽﾃﾝﾚｽ)FE
26 PX00080 1 NAMEPLATE 銘板 PL
27 PX01980 1 SEAL, BAR CODE シール バーコード PL
28 PX02130 1 SEAL, BAR CODE シール バーコード PL
