MD-8 NOZZLE HEAD ASSEMBLY HEIGHT ADJUSTMENT SHIM PLATE MD-8 ノズルヘッド用組付け時高さ調整用シム板 UL01401 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PB17492 1 SHIM シム FE t=0.2 2 …
271

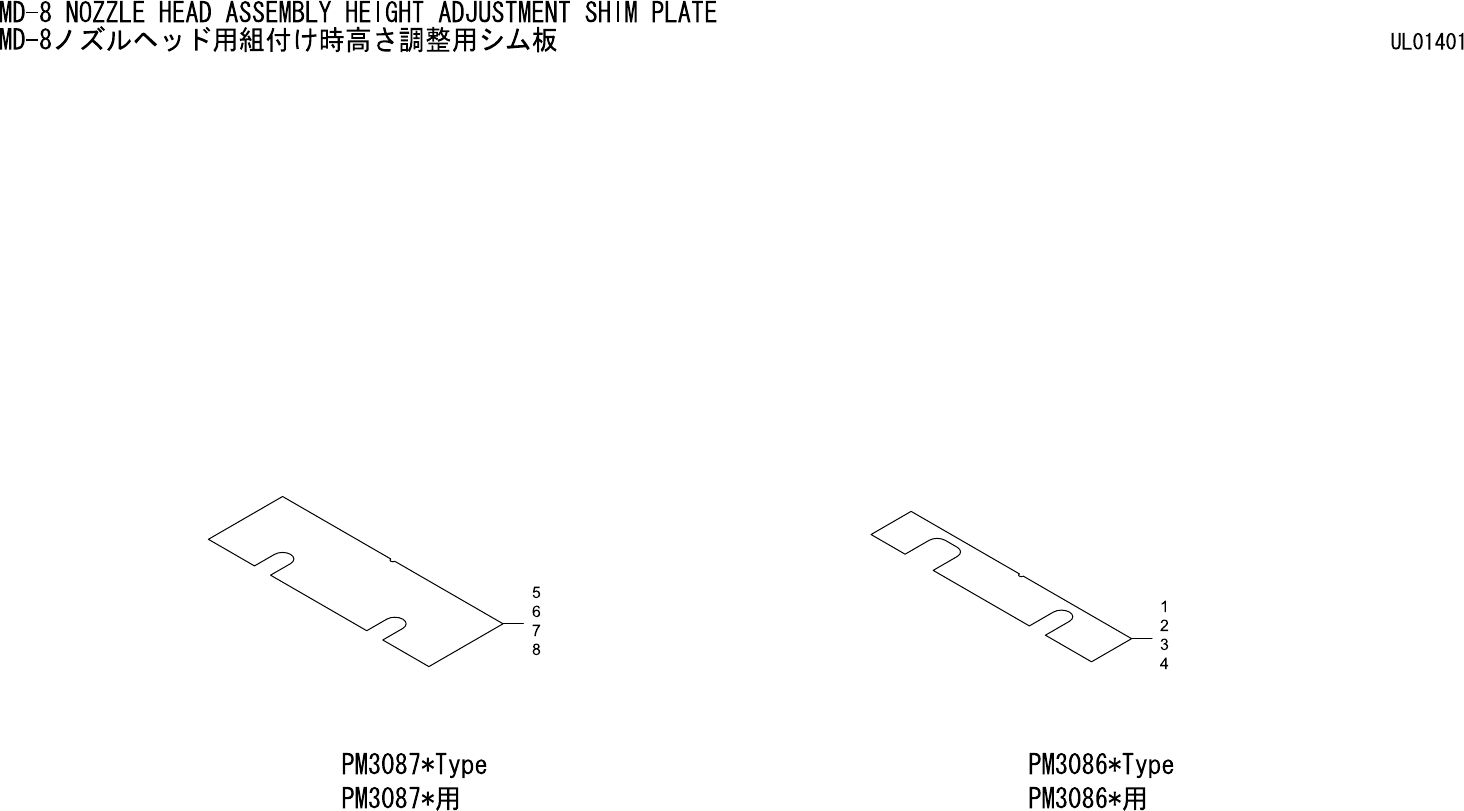

MD-8 NOZZLE HEAD ASSEMBLY HEIGHT ADJUSTMENT SHIM PLATE
MD-8ノズルヘッド用組付け時高さ調整用シム板
UL01401
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB17492 1 SHIM シム FE t=0.2
2 PB17502 2 SHIM シム FE t=0.1
3 PB17512 3 SHIM シム FE t=0.05
4 PB17522 4 SHIM シム FE t=0.02
5 PB17532 5 SHIM シム FE t=0.2
6 PB17542 6 SHIM シム FE t=0.1
7 PB17552 7 SHIM シム FE t=0.05
8 PB17562 8 SHIM シム FE t=0.02
272
