ME-NOZZLE STATION (NE18A) ME- ノズル ステーション (NE18A) QK13702 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 AA0AG02 1 HOLDER ホルダ OT 2 PM40222 1 HOLDER ホルダ AL 3 PM35032 …
275

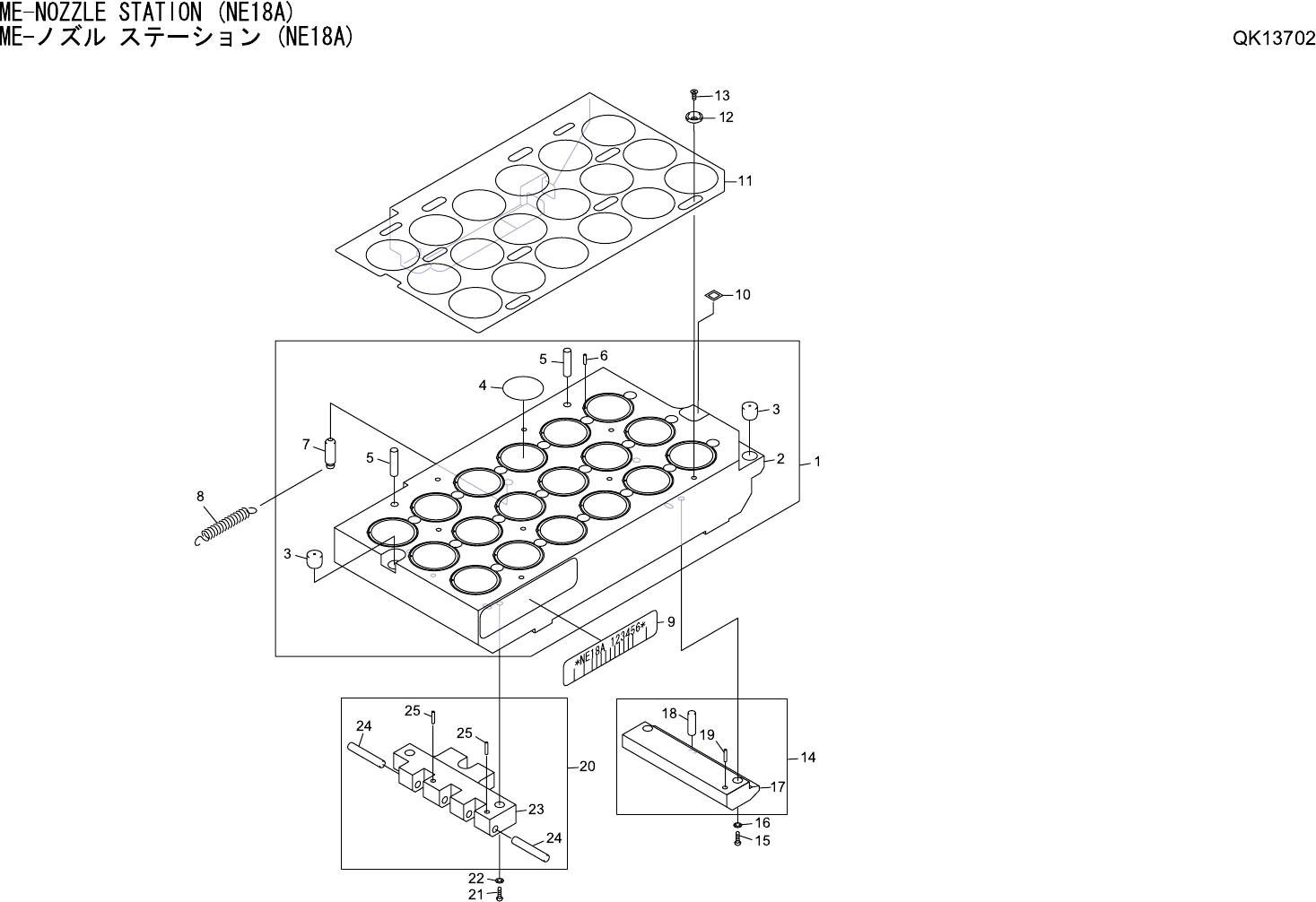

ME-NOZZLE STATION (NE18A)
ME-ノズル ステーション (NE18A)
QK13702
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA0AG02 1 HOLDER ホルダ OT
2 PM40222 1 HOLDER ホルダ AL
3 PM35032 2 PIN, REFERENCE ピン 基準 FE
4 PS00771 1 SHEET シート PL
5 R5012C 2 ROLLER, NEEDLE ローラ ニードル ﾟ3X11.8 OT
6 PM10120 18 PIN ピン FE
7 PM04922 1 PIN ピン FE
8 PZ05021 1 SPRING, TENSION スプリング 引張 FE
9 PX02910 1 SEAL, BAR CODE シール バーコード OT
10 PX02900 1 SEAL, BAR CODE シール バーコード PL
11 PB22154 1 SHUTTER シャッタ FE
12 PM06841 8 PIN ピン FE
13 K51692 8 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02.5X006(ｽﾃﾝﾚｽ)OT
14 AA0AE01 1 GUIDE ガイド OT
15 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 1ﾊｺ500ｹ FE
16 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
17 PM42410 1 GUIDE ガイド FE
18 R5012A 1 ROLLER, NEEDLE ローラ ニードル ﾟ3X 9.8 OT
19 H21925 1 PIN, PARALLEL ピン 平行 2ﾟX 6 Aｼｭ(M6) OT
20 AA0AF02 1 BLOCK ブロック OT
21 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 1ﾊｺ500ｹ FE
22 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
23 PM42422 1 BLOCK ブロック FE
24 R5013A 2 ROLLER, NEEDLE ローラ ニードル ﾟ3X17.8 OT
25 H2193C 2 PIN, PARALLEL
ピ
ン 平行 2ﾟX 8 Aｼｭ(M6) OT
