PL-M6-WASTE TAPE PROCESSING UNIT 3/ PL-M6- 残テープ処理ユニット 3/ UC00310 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PB23095 1 COVER カバー FE 2 H5275A 4 BOLT, HEX SOCKET ボ…
295

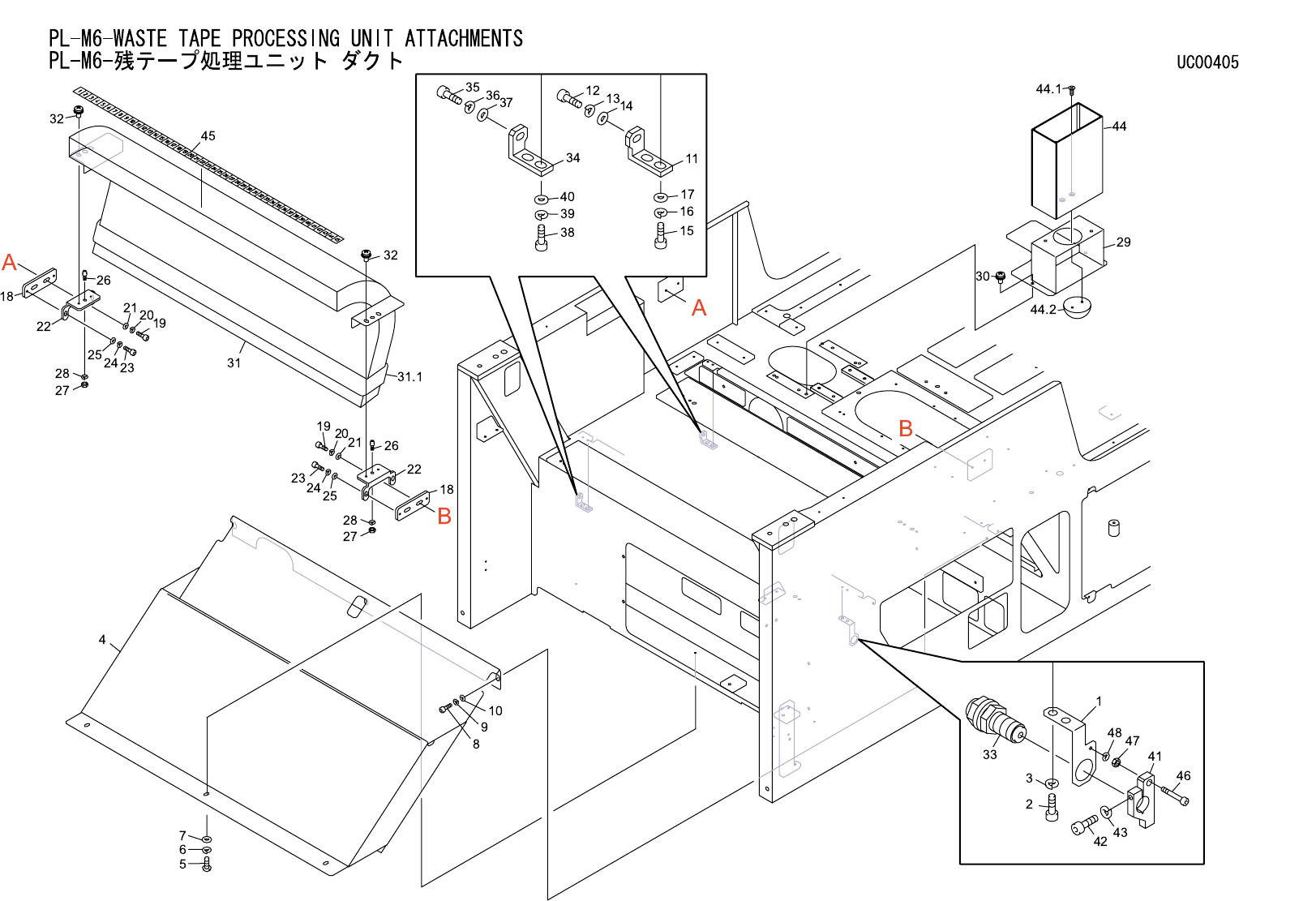

PL-M6-WASTE TAPE PROCESSING UNIT 3/
PL-M6-残テープ処理ユニット 3/
UC00310
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB23095 1 COVER カバー FE
2 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 1ﾊｺ500ｹ FE
3 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M 1ﾊｺ30000ｹｲﾘ ﾊｺｶﾞｲ FE
11 PB13771 1 BKT, CYLINDER ＢＫＴ シリンダ FE
12 H5321A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X012 1ﾊｺ200ｹ FE
13 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M 1ﾊｺ3000ｹｲﾘ ﾊｺｶﾞｲ FE
15 S2124K 1 CYLINDER, AIR シリンダ エアー CQ2B40-60-DCH2143H OT
16 H5316T 2 BOLT, HEX SOCKET ボルト 六角穴 M05X100 1ﾊｺ100ｹ FE
17 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
18 Y3062R 2 UNION, HALF ユニオン ハーフ KJH04-01S(ｼﾛ)OT
19 PM03530 2 WASHER ワッシャ FE
20 PM03481 1 BKT ＢＫＴ FE
21 H5302A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X020 1ﾊｺ400ｹ FE
22 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
23 PM03510 1 COLLAR カラー FE
24 H5341A 1 BOLT, HEX SOCKET ボルト 六角穴 M08X020 1ﾊｺ100ｹ FE
25 W1025A 1 WASHER, LOCK ワッシャ ス
プ
リン
グ
8M/M FE
