PM-NOZZLE CHANGER 2/ UL00821(NXT-M3) PM- ノズルチェンジャ 2/ UL00921(NXT-M6,AIM) No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PM31751 1 PLATE, LOWER プレート 下 FE 2 XS00030 1…
309

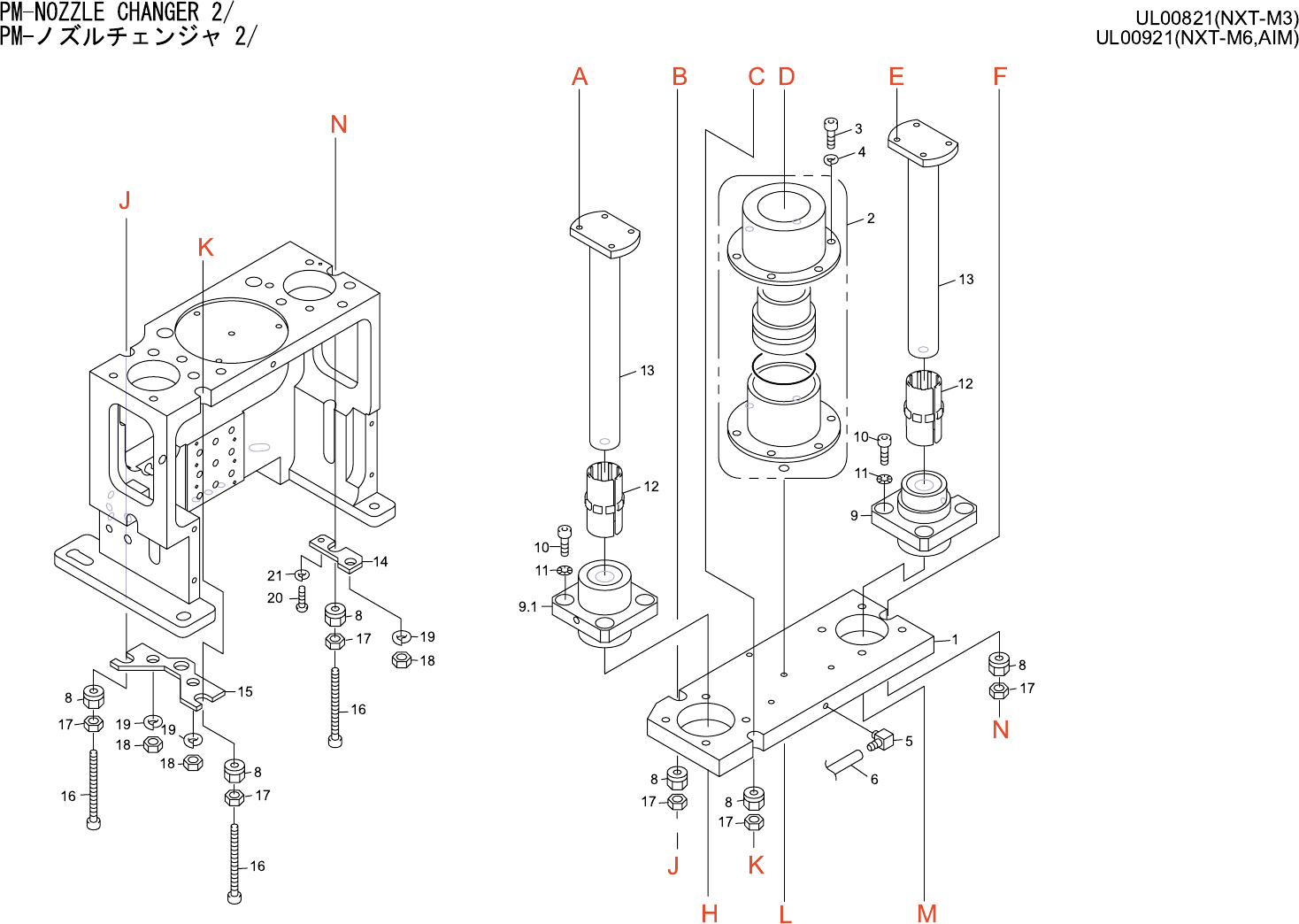

PM-NOZZLE CHANGER 2/ UL00821(NXT-M3)
PM-ノズルチェンジャ 2/ UL00921(NXT-M6,AIM)
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM31751 1 PLATE, LOWER プレート 下 FE
2 XS00030 1 CYLINDER, AIR シリンダ エアー CQ2B25-DCG0067G-8 OT
3 H5276A 3 BOLT, HEX SOCKET ボルト 六角穴 M03X010 1ﾊｺ500ｹ FE
4 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M 1ﾊｺ30000ｹｲﾘ ﾊｺｶﾞｲ FE
5 A4067A 1 ELBOW エルボ M-3ALU-4 OT
6 PZ07421 1 TUBE チューブ Φ4x95 OT
8 PM31650 6 NUT, STOPPER ナット ストッパ FE
9 PM04784 1 BEARING, SLIDE ベアリング スライド AL
9.1 PM33690 1 BEARING, SLIDE ベアリング スライド AL
10 H5288A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X010 1ﾊｺ500ｹ FE
11 W1011A 8 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
12 H4274K 2 BEARING, SLIDE ベアリング スライド JUM-02-12 OT
13 PM44382 2 SHAFT シャフト FE
14 PB18380 1 PLATE, STOPPER プレート ストッパ FE
15 PB18371 1 PLATE, STOPPER プレート ストッパ FE
16 H5296W 3 BOLT, HEX SOCKET ボルト 六角穴 M04X090 ｾﾞﾝﾈｼﾞ FE
17 N1081T 6 NUT, HEX ナット 六角 M 4 3ｼｭ FE
18 N1080A 3 NUT, HEX ナット 六角 M 4 P=0.7 1ﾊｺ1000ｹｲﾘ ﾊｺｶﾞｲ FE
19 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M 1ﾊｺ15000ｹｲﾘ ﾊｺｶﾞｲ FE
20 K5175W 1 SCREW, C/R PAN 小ネジ 十穴鍋 M02X006 ｽﾃﾝﾚｽ FE
21 W1020A 1 WASHER, LOCK ワッシャ ス
プ
リン
グ
2M/M FE
