PP-M3-DOUBLE CONVEYOR 11/ PP-M3- ダブルコンベア 11/ UQ01209 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PM08629 1 BKT ＢＫＴ FE 2 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010…
351

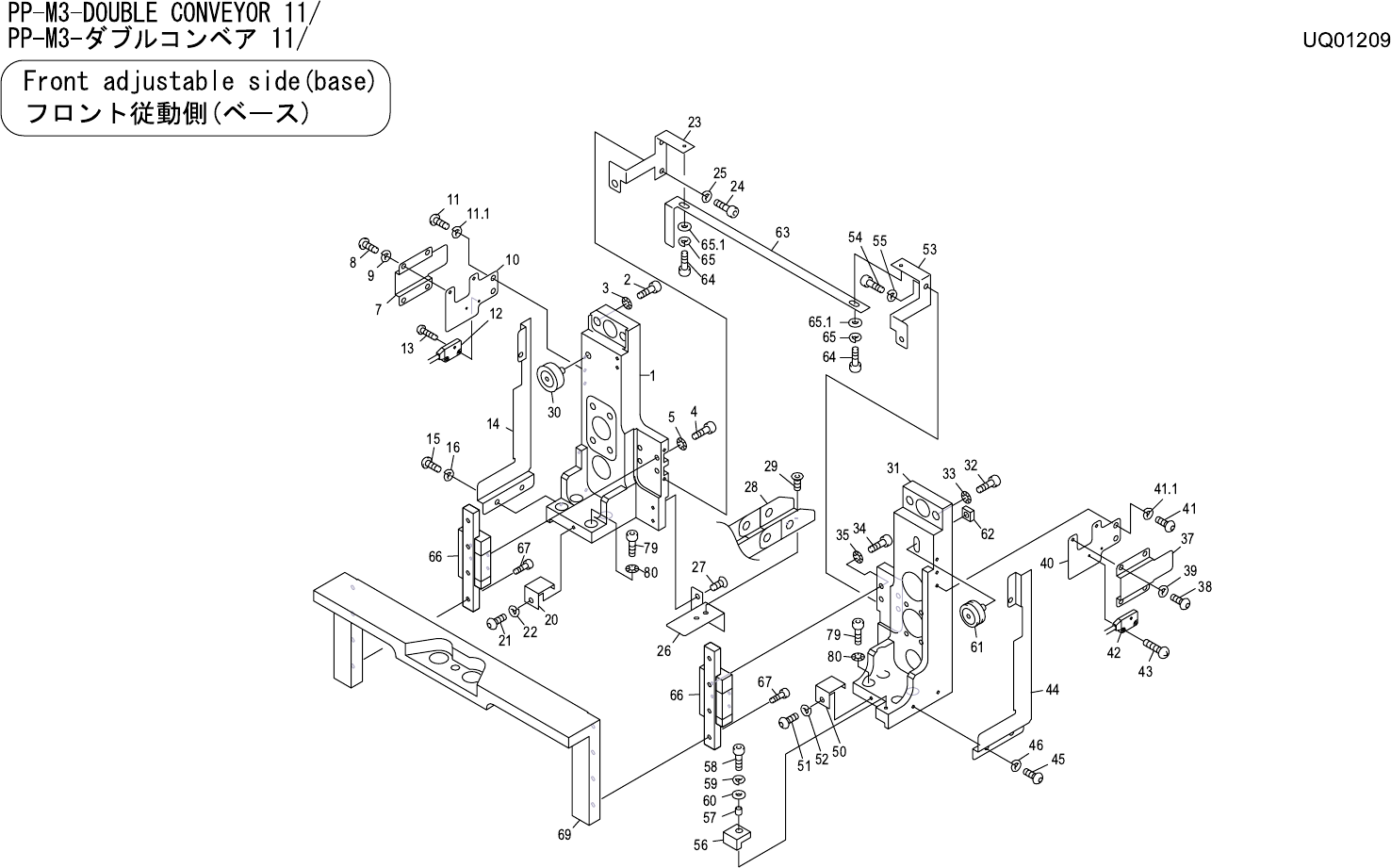

PP-M3-DOUBLE CONVEYOR 11/
PP-M3-ダブルコンベア 11/
UQ01209
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM08629 1 BKT ＢＫＴ FE
2 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
3 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
4 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
5 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
7 PP00680 1 RETAINER, WIRING 押え 配線 FE
8 K5255A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
9 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
10 PP00530 1 BKT, SENSOR ＢＫＴ センサ FE
11 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
11.1 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
12 S40288 1 SENSOR センサ EX-19A-PN-R OT
13 K5175T 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X005(0ﾊﾞﾝ1ｼｭ)SUS FE
14 PP00550 1 RETAINER, WIRING 押え 配線 FE
15 K5255A 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
16 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
20 PP00450 1 RETAINER, WIRING 押え 配線 FE
21 K5255A 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
22 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
23 PP00400 1 BKT，WIRING ＢＫＴ 配線 FE
24 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
25 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
26 PB05643 1 BKT ＢＫＴ FE
27 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
28 K41620 1 FIEXIBLE TRACK ケーブルベア 07.10-018-0-17-060.10.12 OT
29 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
30 AA93101 1 PULLEY，ASSY プーリ ＡＳＳＹ OT
31 PM08638 1 BKT ＢＫＴ FE
32 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
33 W1012A 2 WASHER, CONICAL ワッシャ 皿
M- 5-L FE
34 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
35 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
37 PP00680 1 RETAINER, WIRING 押え 配線 FE
38 K5255A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
39 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
40 PP00530 1 BKT, SENSOR ＢＫＴ センサ FE
41 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
41.1 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
352
PP-M3-DOUBLE CONVEYOR 11/
PP-M3-ダブルコンベア 11/
UQ01209
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
42 S40288 1 SENSOR センサ EX-19A-PN-R OT
43 K5175T 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X005(0ﾊﾞﾝ1ｼｭ)SUS FE
44 PP00560 1 RETAINER, WIRING 押え 配線 FE
45 K5255A 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
46 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
50 PP00450 1 RETAINER, WIRING 押え 配線 FE
51 K5255A 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
52 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
53 PO00410 1 BKT，WIRING ＢＫＴ 配線 FE
54 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
55 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
56 PG00630 1 STOPPER ストッパ PL
57 PPT0460 1 COLLAR カラー FE
58 H5276A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
59 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
60 W1040A 1 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
61 ADBPP8011 1 PULLEY，ASSY プーリ ＡＳＳＹ OT
62 N1122A 1 NUT, SQUARE ナット 四角 M4 P=0.7 FE
63 PP00470 1 PLATE, FIXED プレート 固定 FE
64 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
65 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
65.1 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
66 XG00140 2 GUIDE, RAIL ガイド レール ISRS9MQZSSC1+75LHM-Ⅱ OT
67 H5274A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
69 PM27307 1 BKT，SLIDE ＢＫＴ スライド FE
79 H5288A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
80 W1011A 8 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
