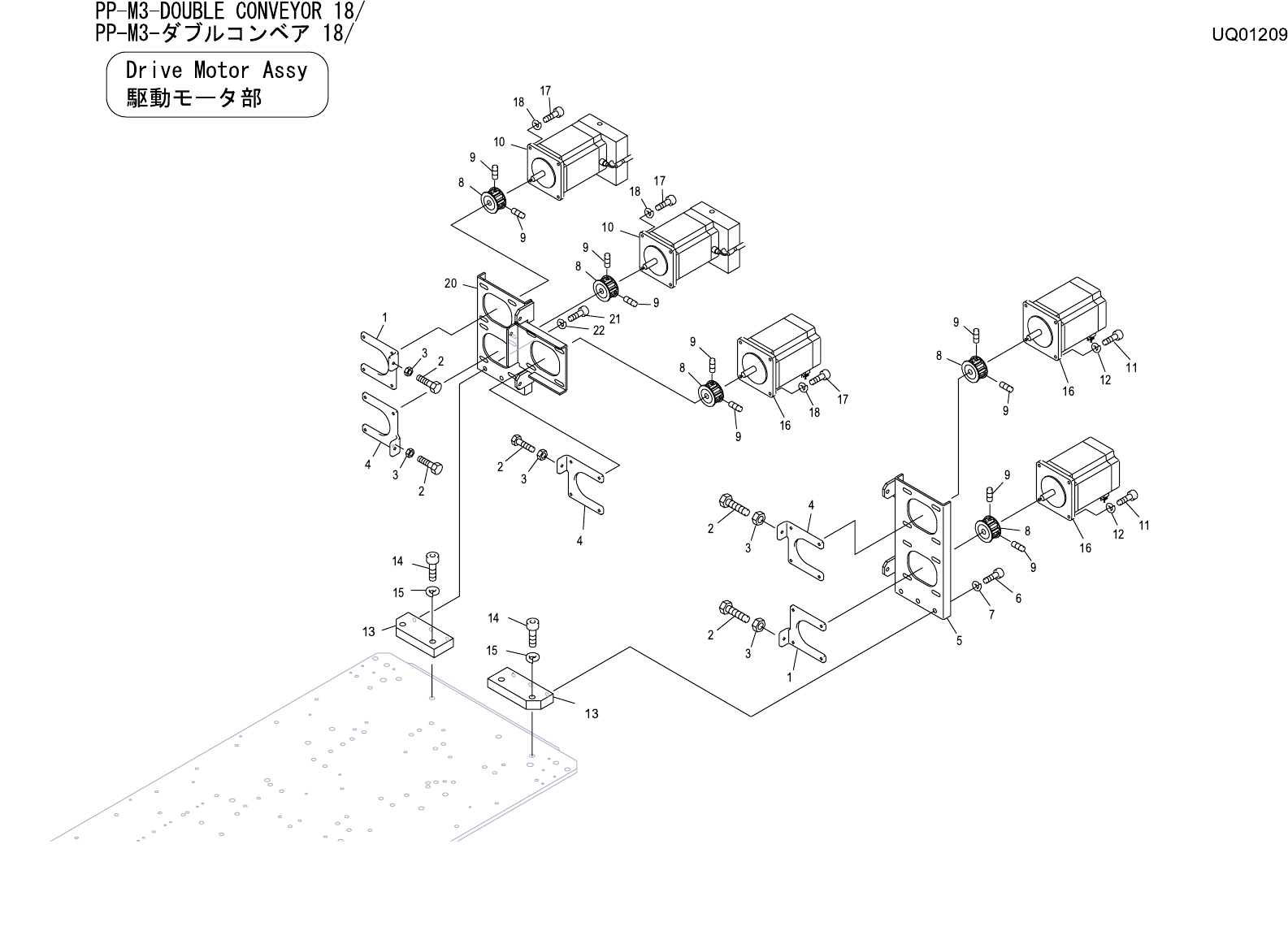

PP-M3-DOUBLE CONVEYOR 18/
PP-M3-ダブルコンベア 18/
UQ01209
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PP00940 2 BKT, ADJUSTING ＢＫＴ セリ FE
2 H5172T 5 BOLT, HEX ボルト 六角 M04X025 FE
3 N1080A 5 NUT, HEX ナット 六角 M 4 P=0.7 FE
4 PP00950 3 BKT, ADJUSTING ＢＫＴ セリ FE
5 PM20322 1 BKT, MOTOR ＢＫＴ モータ FE
6 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
7 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
8 PZ05391 5 PULLEY プーリ OT
9 N4027A 10 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X005 ｸﾎﾞﾐｻｷ FE
10 XM00231 2 MOTOR, STEPPING モータ ステッピング OT エンコーダ付 With Encoder
11 H5289A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
12 W1022A 8 WASHER, LOCK ワッシャ スプリング 4M/M FE
13 PM31462 2 PLATE プレート FE
14 H5223A 4 BOLT, HEX ボルト 六角 M10X100 10.9 ｾﾞﾝﾈｼﾞ FE
15 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M OT
16 XM00241 3 MOTOR, STEPPING モータ ステッピング OT
17 H5289A 12 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
18 W1022A 12 WASHER, LOCK ワッシャ スプリング 4M/M FE
20 PM20312 1 BKT, MOTOR ＢＫＴ モータ FE
21 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
22 W1023A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M/M FE
