PTS-NXT-03JE - 第476页
460

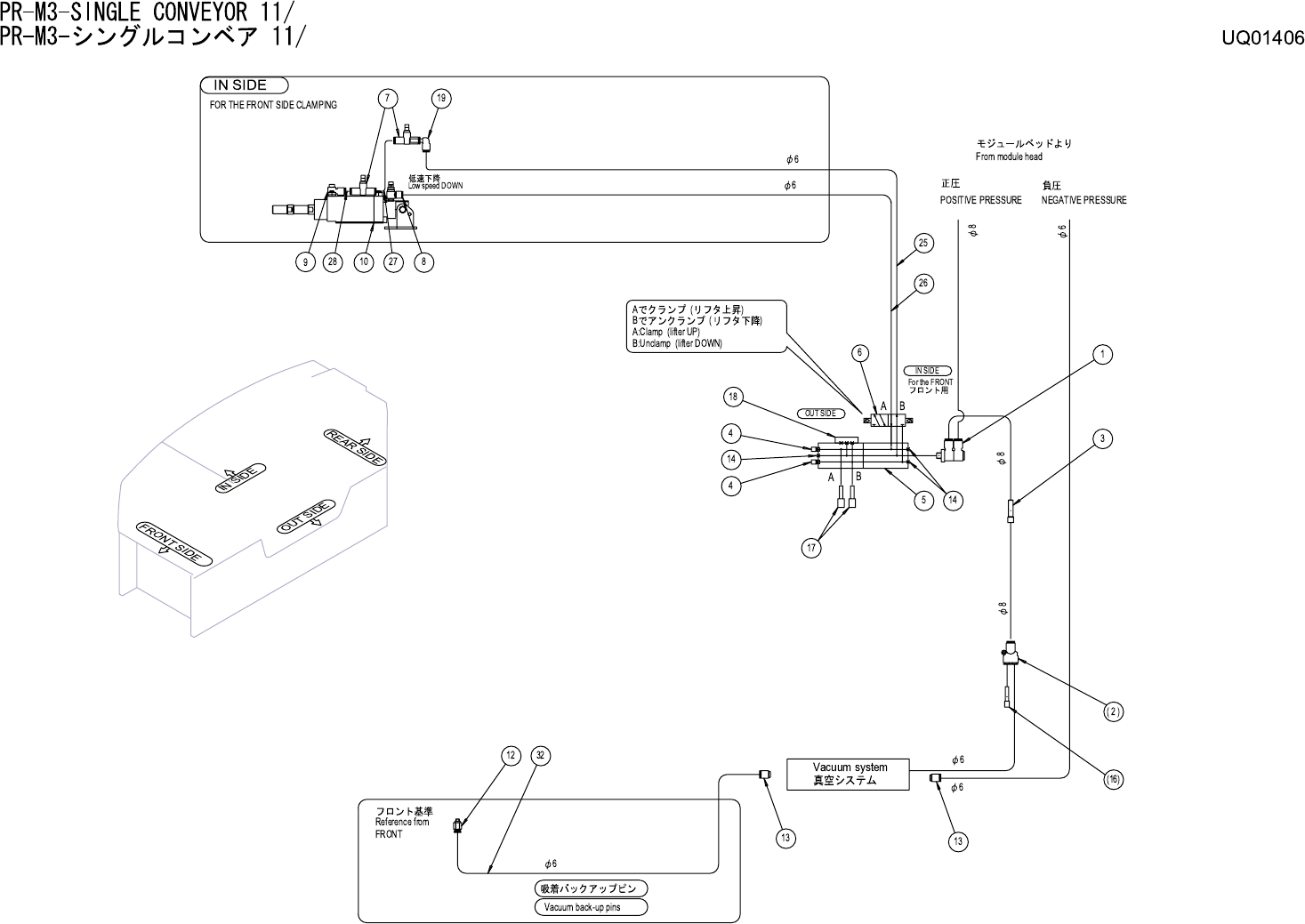

PR-M3-SINGLE CONVEYOR 10/
PR-M3-シングルコンベア 10/
UQ01406
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
42 H5322H 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 ﾕﾆｸﾛﾒｯｷ FE
43 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
44 H5299B 7 BOLT, HEX SOCKET ボルト 六角穴 M05X012 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
45 W1023A 7 WASHER, LOCK ワッシャ スプリング 5M/M FE
46 PM18090 1 PIN, LOCATING ピン 位置決メ FE
47 H3145L 2 PLUG プラグ KQ2P-06 OT
48 PB17320 1 COVER カバ－ FE
49 K5209A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X008 ﾕﾆｸﾛﾒｯｷ FE
50 PM29090 2 STAND スタンド FE
51 K5209A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X008 ﾕﾆｸﾛﾒｯｷ FE
52 K20075 2 CAP キャップ KQ2C06-00 OT Note.1
53 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
54 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
55 PB30070 1 DUCT, WIRING ダクト 配線 FE
56 K51721 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
Note.1:Unnecessary when using vacuum back-up.
:ﾊﾞｷｭｰﾑﾊﾞｯｸｱｯﾌﾟ時不要。
Note.2:Necessary when using vacuum back-up.
:ﾊﾞｷｭｰﾑﾊﾞｯｸｱｯﾌﾟ時必要。
