UG-M6(45 DEVICE)-DEVICE PALLET(WITH BUCKET TYPE REEL HOLDER) 3/
UG-M6(45デバイス)-デバイス パレット(バケットタイプ リールホルダ仕様) 3/
UD01400
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM02449 1 PLATE プレート FE
1.1 S2025A 4 SHEET シート CTAM1 (100ｺ/ﾌｸﾛ)PL
1.2 K5209A 4 SCREW, C/R TRUSS 小ネジ　十穴トラス M04X008 ﾕﾆｸﾛﾒｯｷ FE
1.3 H1140A 4 BAND, TIE バンド　結束 T18R PL
2 H5291A 11 BOLT, HEX SOCKET ボルト　六角穴 M04X018 1ﾊｺ500ｹ FE
3 W1022A 11 WASHER, LOCK ワッシャ　スプリング 4M/M FE
4 PM35441 1 PIN, DIAMOND-SHAPED ピン　丸 FE
5 H5288A 1 BOLT, HEX SOCKET ボルト　六角穴 M04X010 1ﾊｺ500ｹ FE
6 W1022A 1 WASHER, LOCK ワッシャ　スプリング 4M/M 1ﾊｺ15000ｹｲﾘ ﾊｺｶﾞｲ FE
7 W1043A 1 WASHER, FLAT ワッシャ　平 4W- 4 FE
8 PM35451 1 PIN, ROUND ピン　ダイヤ FE
9 H5288A 1 BOLT, HEX SOCKET ボルト　六角穴 M04X010 1ﾊｺ500ｹ FE
10 W1022A 1 WASHER, LOCK ワッシャ　スプリング 4M/M 1ﾊｺ15000ｹｲﾘ ﾊｺｶﾞｲ FE
11 W1043A 1 WASHER, FLAT ワッシャ　平 4W- 4 FE
12 XP00130 90 PIN ピン OT
13 H2093W 2 PIN, PARALLEL ピン　平行 ﾟ4X10 Bｼｭ (H8) OT
14 PM15292 1 SPACER スペーサ FE
15 PJ02931 2 HOLDER, CONNECTOR ホルダ　コネクタ PL
16 PM02613 1 PLATE プレート FE
17 K5232A 2 SCREW, C/R PAN 小ネジ　十穴鍋 M03X035 ﾆｯｹﾙﾒｯｷ FE
18 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
19 PB01224 1 PLATE, WELDED プレート　熔接 FE
20 K5256A 5 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X008 FE
21 W1021A 5 WASHER, LOCK ワッシャ　スプリング 3M/M FE
22 PB01203 1 BKT ＢＫＴ FE
23 K5256A 4 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X008 FE
24 W1021A 4 WASHER, LOCK ワッシャ　スプリング 3M/M FE
25 PB01233 1 SHEET シート PL
27 K5174D 4 SCREW, WASHER ASS'Y 小ネジ　座金組込み M03X008P=4 ｸﾛﾒｰﾄ ﾅﾍﾞｾﾑｽﾋﾞｽ FE
28 PM02543 4 SPACER スペーサ FE
29 PB14910 1 COVER カバー FE
30 H5275A 4 BOLT, HEX SOCKET ボルト　六角穴 M03X008 FE
31 W1021A 4 WASHER, LOCK ワッシャ　スプリング 3M/M FE
32 XK01741 1 BOARD, PRINTED CIRCUIT 基板　
プ
リント OT
664
665

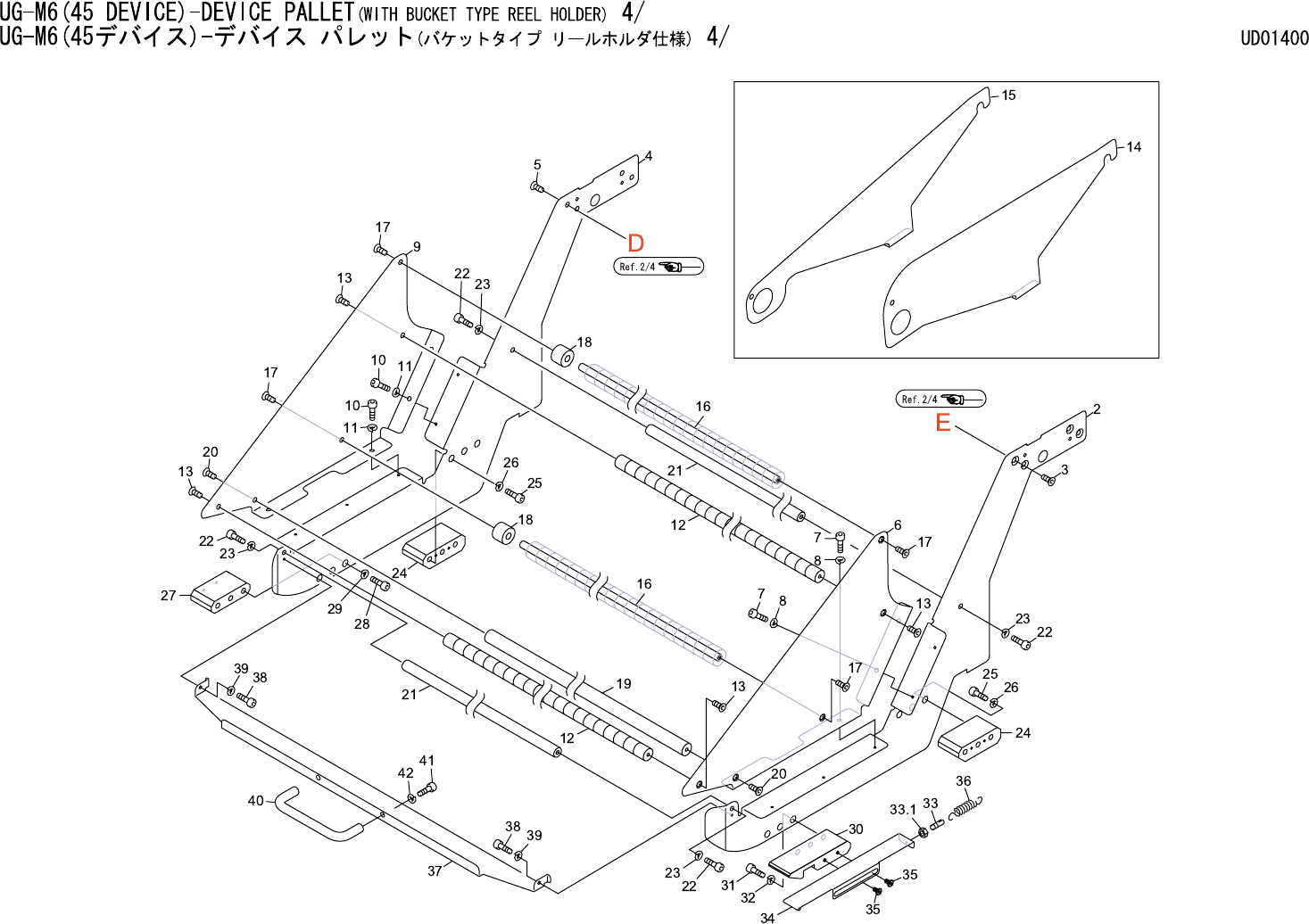

UG-M6(45 DEVICE)-DEVICE PALLET(WITH BUCKET TYPE REEL HOLDER) 4/
UG-M6(45デバイス)-デバイス パレット(バケットタイプ リールホルダ仕様) 4/
UD01400
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
2 PB29930 1 BKT ＢＫＴ FE
3 K5361T 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M05X012 OT
4 PB29940 1 BKT ＢＫＴ FE
5 K5361T 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M05X012 OT
6 PB31191 1 COVER, SIDE カバー　サイド AL
7 H5287A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X008 1ﾊｺ500ｹ ｾﾞﾝﾈｼﾞ OT
8 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M 1ﾊｺ15000ｹｲﾘ ﾊｺｶﾞｲ OT
9 PB31201 1 COVER, SIDE カバー　サイド AL
10 H5287A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X008 1ﾊｺ500ｹ ｾﾞﾝﾈｼﾞ OT
11 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M 1ﾊｺ15000ｹｲﾘ ﾊｺｶﾞｲ OT
12 PM54010 2 SHAFT シャフト AL
13 K5359E 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M04X008 OT
14 PB37250 20 PLATE, PARTITION プレート　仕切り FE
15 PB37260 20 PLATE, PARTITION プレート　仕切り FE
16 PM54000 2 SHAFT シャフト FE
17 K5359E 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M04X008 OT
18 PJ04590 82 ROLLER ローラ PL
19 PM53980 1 BAR バー FE
20 K5359E 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M04X008 OT
21 PM53990 2 SHAFT シャフト FE
22 H5300A 4 BOLT, HEX SOCKET ボルト　六角穴 M05X015 1ﾊｺ400ｹ OT
23 W1023A 4 WASHER, LOCK ワッシャ　スプリング 5M/M 1ﾊｺ8000ｹｲﾘ
ﾊｺｶﾞｲ OT
24 PM53950 2 BLOCK ブロック FE
25 H5341A 6 BOLT, HEX SOCKET ボルト　六角穴 M08X020 1ﾊｺ100ｹ OT
26 W1025A 6 WASHER, LOCK ワッシャ　スプリング 8M/M OT
27 PM53970 1 BLOCK ブロック FE
28 H5341A 3 BOLT, HEX SOCKET ボルト　六角穴 M08X020 1ﾊｺ100ｹ OT
29 W1025A 3 WASHER, LOCK ワッシャ　スプリング 8M/M OT
30 PM53963 1 BLOCK ブロック FE
31 H5341A 3 BOLT, HEX SOCKET ボルト　六角穴 M08X020 1ﾊｺ100ｹ OT
32 W1025A 3 WASHER, LOCK ワッシャ　スプリング 8M/M OT
33 H30385 1 HOOK, SPRING フック　スプリング ASP03-10 OT
33.1 N1076A 1 NUT, HEX ナット　六角 M 3 P=0.5 1ﾊｺ1000ｹｲﾘ ﾊｺｶﾞｲ FE
34 PB31290 1 SLIDER スライダ FE
35 PM56112 2 PIN, GUIDE ピン　ガイド FE
36 PZ15180 1 SPRING, TENSION スプリング　引張 FE
37 PB29950 1 BKT, CONNECTING ＢＫＴ　ツナギ FE
38 H5288A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X010 1ﾊｺ500ｹ OT
