机 种 确 认 方法 测定 Ｚ 传感器 和Ｚ 传感器 配件的 间隙，间隙应为 ０．９±０．２ｍｍ。（ 图 Ａ、Ｂ尺寸） 生下移 动 Ｚ 传感器，让上下都符合规格范围 。Ｆ Ｍ Ｌ Ａ 贴 装 头 Ｚ 传感器 和Ｚ 传感器间隙 ０．９±０．２ｍｍ 调整 方法 ＭＮＬＡ 贴 装 头 拧松 Ｚ 传感器座的安装螺丝，调整 Ｚ 传感器的位置。 ＦＭＬＡ 贴 装 头 拧 松Ｚ 传感器座的安装螺丝，调整 Ｚ 传感器 位置。 上下移 动 ＩＣ θ 马达…
机种
确认方法

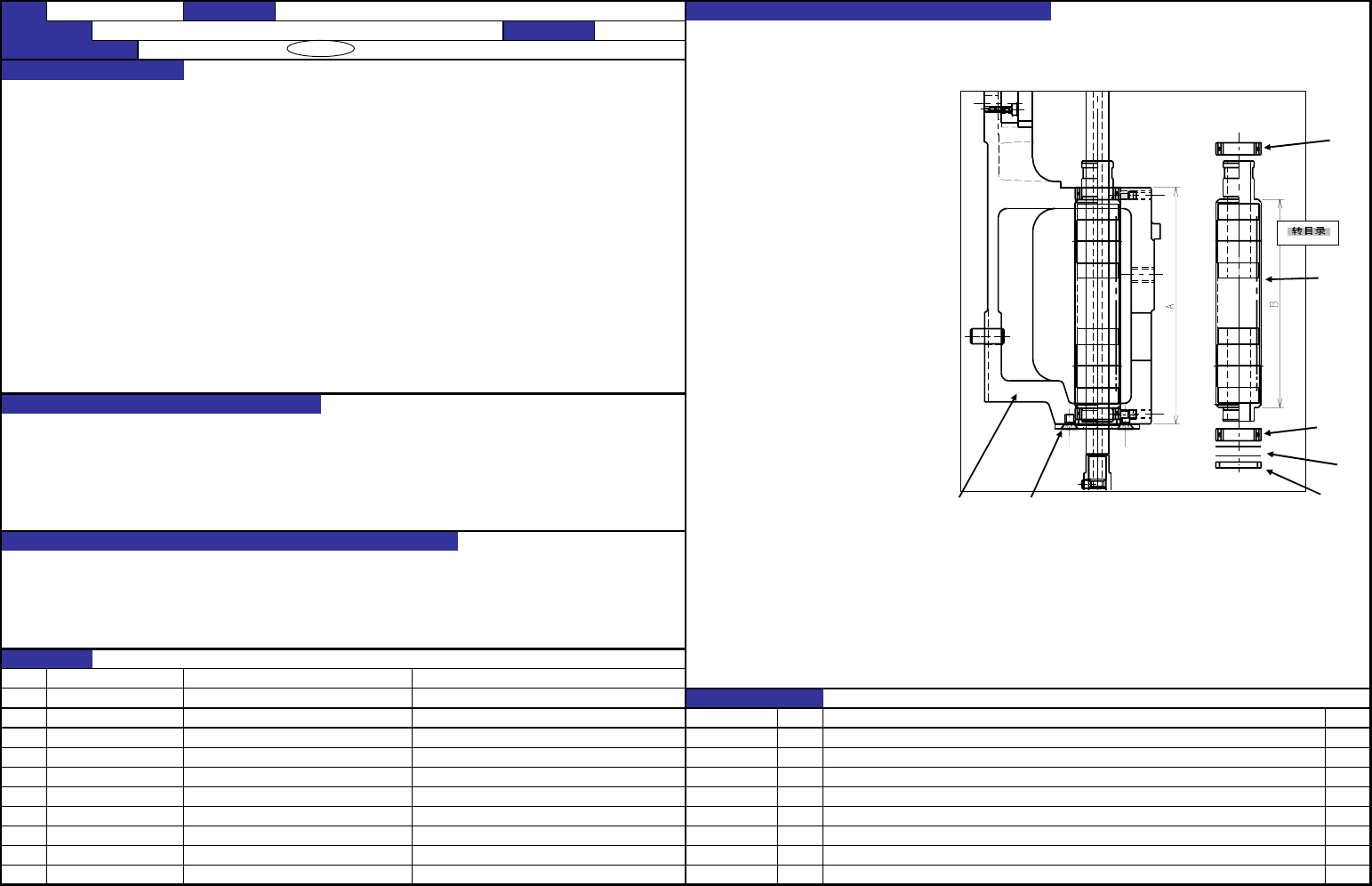

卸下轴承板，确认推顶橡胶是否从贴装头支架凸出５０μｍ。
球螺旋保持轴承的弹力：推进橡胶损坏量 ５０μｍ
调整方法 轴承
贴装头支架的Ａ尺寸 4 4E+07
连接箱的Ｂ尺寸 8 4E+07
轴承厚度（Ｔ１、Ｔ２） 8 4E+07
推顶橡胶的厚度 8 SM1030552TN
4
测定上述，选择能让推顶橡胶凸出贴装头 ( 0 )
支架５０μｍ的间隔片。 连接箱
间隔片厚度 (mm)
=Ａ-Ｂ-T１-Ｔ２-Ｔｓ+0.15
Ｚ轴系统的刚性不足，影响贴装精度。 轴承
吸嘴摆动变大，影响贴装精度，元件吸附，激光测定。
间隙片
贴装头支架 轴承板推顶橡胶
贴装精度恶化
元件吸附错误
ＬＡ测定异常
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【１】－４
QA表 ＮＯ． 5 (1/2) ＮＯ． 5 (2/2)
SB111000100 轴承
40001204
Ｓ轴承座Ｃ
t=0.05mm
40001203
Ｓ轴承座Ｂ
t=0.1mm
40001202
Ｓ轴承座Ａ
t=0.2mm
内容
40001144
推进橡胶
'02.09.30
新设定
40001140 球螺旋
日期
40001111
贴装头支架
变更履历
预想故障（应规格调整值不良而发生的故障）
对象元件
货号
品名
有关质量特性
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称
保持球螺旋轴承的弹性
编制日期
2002/9/30
ＧＸ－５ 装置名称
贴装头（ＭＮＬＡ贴装头） 确认方法及调整方法（故障处理方法）
机种
确认方法

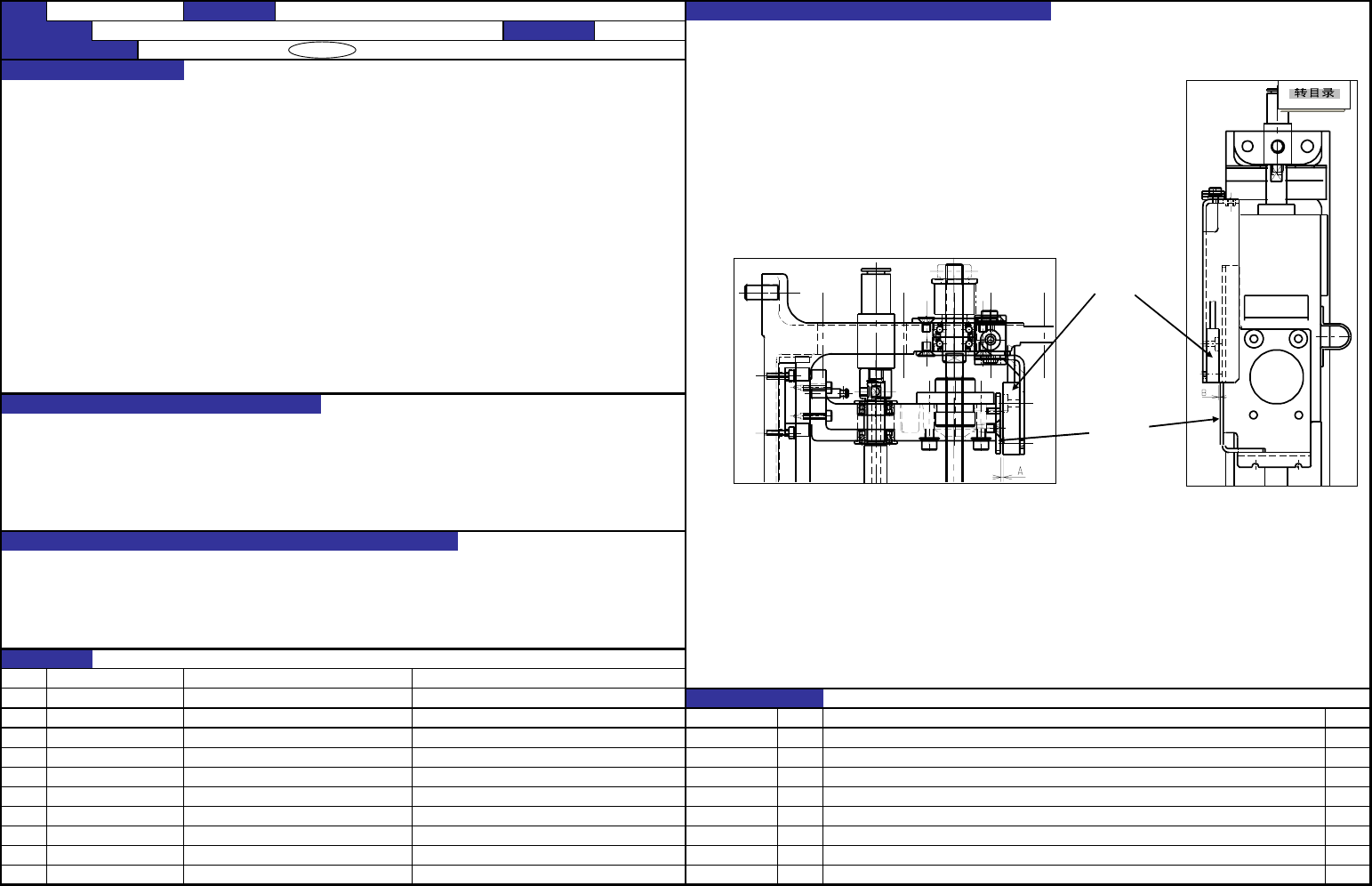

测定Ｚ传感器和Ｚ传感器配件的间隙，间隙应为０．９±０．２ｍｍ。（图Ａ、Ｂ尺寸）
生下移动Ｚ传感器，让上下都符合规格范围。ＦＭＬＡ贴装头
Ｚ传感器和Ｚ传感器间隙 ０．９±０．２ｍｍ 调整方法
ＭＮＬＡ贴装头
拧松Ｚ传感器座的安装螺丝，调整Ｚ传感器的位置。
ＦＭＬＡ贴装头
拧松Ｚ传感器座的安装螺丝，调整Ｚ传感器位置。
上下移动ＩＣ θ马达后，如果间隙变化时，拧松安装螺丝调整Ｚ传感器配件的方向。
ＭＮＬＡ贴装头
Ｚ传感器
影响Ｚ轴原点位置的再现性，影响Ｚ轴异常，吸嘴更换，元件吸附，ＬＡ测定，贴装精度。 Ｚ传感器配件
Ｚ轴异常
吸嘴更换异常
元件吸附异常，芯片跳起
ＬＡ测定异常
贴装精度恶化
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【
１
】
－５
QA表 ＮＯ． 6 (1/2) ＮＯ． 6 (2/2)
内容
40001164
Ｚ传感器座ＩＣ
'02.09.30
新设定
40001147
Ｚ传感器夹头
日期
40001131
Ｚ传感器座
变更履历
货号
品名
有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称
Ｚ传感器间隙
编制日期
2002/9/30
ＧＸ－５ 装置名称
贴装头（ＭＮＬＡ贴装头） 确认方法及调整方法（故障处理方法）
40001168
Ｚ传感器夹头ＩＣ
目次へ
机种
确认方法
测定贴装头支架安装面到夹具吸嘴中心旋转中心的距离，应为４０±０．１ｍｍ。
４个ＭＡＸ－ＭＩＮ应为０．０２ｍｍ以下。
Ｙ方向球螺旋轴旋转中心 ４０±０．１ｍｍ （测定吸附高度） 此时,把后通道的滑动装置和下侧限制减震器的距离(下图Ａ尺寸)调整为３２ｍｍ。（吸附高度さ）
４个ＭＡＸ－ＭＩＮ为０．０２ｍｍ以下。
调整方法
１．更换零件（贴装头支架）
２．调整贴装头支架和后通道之间的导向间隙，调整贴装头支架和Ｚ滑动架轴芯高度。
Ｚ滑动架 夹具吸嘴
大大影响同时吸附时的吸附可靠性。
贴装头支架安装面
元件吸附异常
芯片跳起
ＬＡ识别异常
贴装精度恶化
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【
１
】
－６
QA表 ＮＯ． 7 (1/2) ＮＯ． 7 (2/2)
ＧＸ－５ 装置名称
贴装头（ＭＮＬＡ贴装头） 确认方法及调整方法（故障处理方法）
功能名称
Ｙ方向轴旋转中心
编制日期
2002/9/30
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40001111
贴装头支架
变更履历
货号
品名
有关质量特性
内容
40001127
导向器隔片Ｂ
t=0.04mm '02.09.30
新设定
40001126
导向器隔片Ａ
t=0.05mm
日期
40001129
导向器隔片Ｄ
t=0.02mm
40001128
导向器隔片Ｃ
t=0.03mm
