机 种 1. 调整 基准 电压 之前, 请 确 认 DC 电源输出电压 的 调整 。 2.用数字万用表 测定检查 端子TP4(+8VREF)的 电压 。 GND端子使用TP1(AGND)。 ・+8VREF=8.000V±0.005V 3. 调整电位器 VR1, 让 上述的 测定 值 为规格调整值 。 TP1 TP2 TP3 TP4 CN1 ○○○○ OCCLIGHT VR1 AGND GND + 24VRE T +8VREF ・直接影响…

100%1 / 103
・DAC输入电压压力传感器输出电压×(1/2)±0.01V
・DAC基准电压:1.25±0.01V
・吸嘴的真空压力测定电路的系数调整,直接与真空压力测定关。
1.因真空压力异常,发生吸附,装异常
2.装周期时间变慢
NO
NO.
1
14
-9
QA表 NO. 10 (1/2) NO. 10 (2/2)
内容 処理
VR8→VR7、 追注3
2002.06
日期
40001926
HEAD MAIN基板组件 DC电源输出电压调整
变更
货号
品名
关质量特性
对象元件
预想故障应规格调整值不良而发生的故障)
质量保证类别
 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整
功能作用(规格调整值的意
功能名称
真空等
作成日 2002/9/4
KE-2050,KE-2060
装置名称
电力
方法及调整方法(故障处理方法)

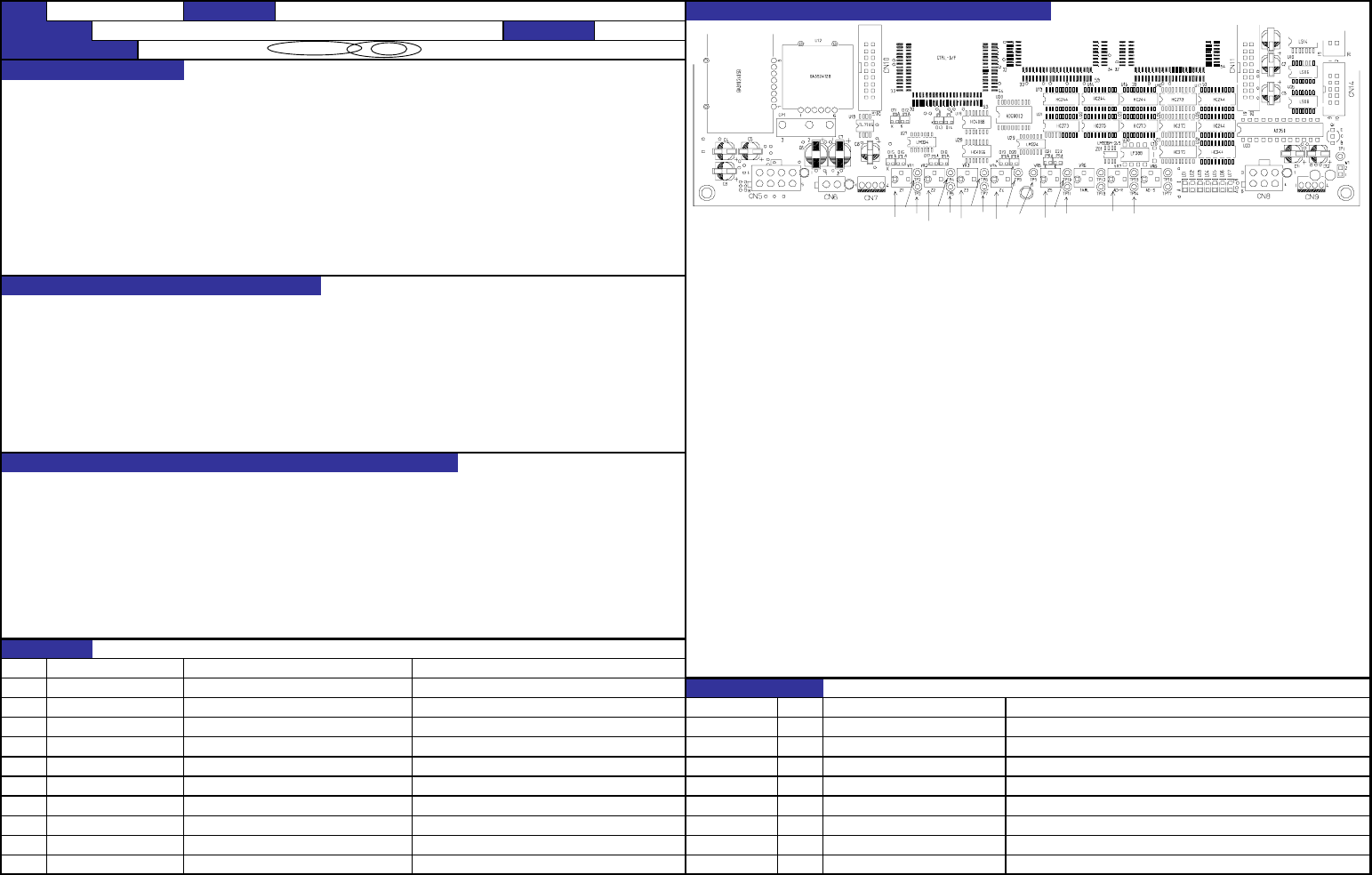

1.VR7(A/D变换器的基准电压)的调整
①用万用表测定TP14的电压转动VR8,把电压调整为1.25±0.01V。
2.VR1~VR5(真空输入电压)的调整
①把503吸嘴安装到调整上,打真空。
②用万用表测定外部输入检查端子的电压Vvac,并记录
③用万用表测定A/D输入检查端子的电压,转动真空输入电压调整旋钮,把电压值
调整为(Vvac/2)±0.01V。
TP2
TP3
TP4
TP5
TP6
TP7
TP8
TP9
TP2
TP3
VR7
TP14
VR2
VR1
VR3 VR4
VR5
检查端子以及旋关系如下所示。
1 2 3 4
真空输入电压 VR1 VR2 VR3 VR4 VR5
外部输入检查端子 TP3 TP5 TP7 TP9 TP11
AD输入检查端子子 TP2 TP4 TP6 TP8 TP10
注1、电位调整应在DC电源输出电压确认之后在进行
注2、认电位器调整有关的传感器应正确连接
注3、上述调整时试验器的GND侧应使用检查端子的TP1。
1.调整基准电压之前,DC电源输出电压调整
2.用数字万用表测定检查端子TP4(+8VREF)的电压
GND端子使用TP1(AGND)。
・+8VREF=8.000V±0.005V 3.调整电位器VR1,上述的测定为规格调整值
TP1 TP2 TP3 TP4 CN1
○○○○ OCCLIGHT
VR1 AGND GND
+
24VRE
T
+8VREF
・直接影响OCC照明和VCS照明的照度,也影响识别装精度。
1.图像识别发生异常。
2.装精度变坏
NO
NO.
【14】-10
内容 処理
40001918
LIGHT CTR组件(50) DC电源输出电压调整
日期
40001904
LIGHT CTR组件 DC电源输出电压调整
变更
货号
品名
关质量特性
对象元件
预想故障应规格调整值不良而发生的故障)
质量保证类别
 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整
功能作用(规格调整值的意
功能名称
LIGHTCTRL基板基准电压
作成日 2002/10/7
KE-2050,KE-2060
装置名称
电力
方法及调整方法(故障处理方法)
修订履历
改版 日期 修订页 修订内容 备注
1.0 2004.10 KE-2000R 对应 初版
2.0 2007.08 P2-2 修订
2.1 2012.10 P7-5 删除 修订
