机 种 确 认方法 贴 装 头 支架背面的2 个平行 销为 基准，Ｎｏ．１的 轴 旋 转 中心和Ｎｏ．２～Ｎｏ．４的 轴 旋 转 中心距离 应为 １７±０．０１、３４±０．０１、５１±０．０１ｍｍ。 贴 装 头 支架背面的2 个平行 销为基准， Ｎｏ．１ 轴转动 中心和Ｎｏ．２ ～Ｎｏ．４的 轴转动 中心距离 应为 此 时 ，把后通道的滑 动 装置和下 侧 限制减震器的距离(下 图 Ａ尺寸) 调整为 ３２ｍｍ。 （吸附高度） １７±０．…
机种
确认方法
测定贴装头支架安装面到夹具吸嘴中心旋转中心的距离，应为４０±０．１ｍｍ。
４个ＭＡＸ－ＭＩＮ应为０．０２ｍｍ以下。
Ｙ方向球螺旋轴旋转中心 ４０±０．１ｍｍ （测定吸附高度） 此时,把后通道的滑动装置和下侧限制减震器的距离(下图Ａ尺寸)调整为３２ｍｍ。（吸附高度さ）
４个ＭＡＸ－ＭＩＮ为０．０２ｍｍ以下。
调整方法
１．更换零件（贴装头支架）
２．调整贴装头支架和后通道之间的导向间隙，调整贴装头支架和Ｚ滑动架轴芯高度。
Ｚ滑动架 夹具吸嘴
大大影响同时吸附时的吸附可靠性。
贴装头支架安装面
元件吸附异常
芯片跳起
ＬＡ识别异常
贴装精度恶化
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【
１
】
－６
QA表 ＮＯ． 7 (1/2) ＮＯ． 7 (2/2)
ＧＸ－５ 装置名称
贴装头（ＭＮＬＡ贴装头） 确认方法及调整方法（故障处理方法）
功能名称
Ｙ方向轴旋转中心
编制日期
2002/9/30
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40001111
贴装头支架
变更履历
货号
品名
有关质量特性
内容
40001127
导向器隔片Ｂ
t=0.04mm '02.09.30
新设定
40001126
导向器隔片Ａ
t=0.05mm
日期
40001129
导向器隔片Ｄ
t=0.02mm
40001128
导向器隔片Ｃ
t=0.03mm
机种
确认方法

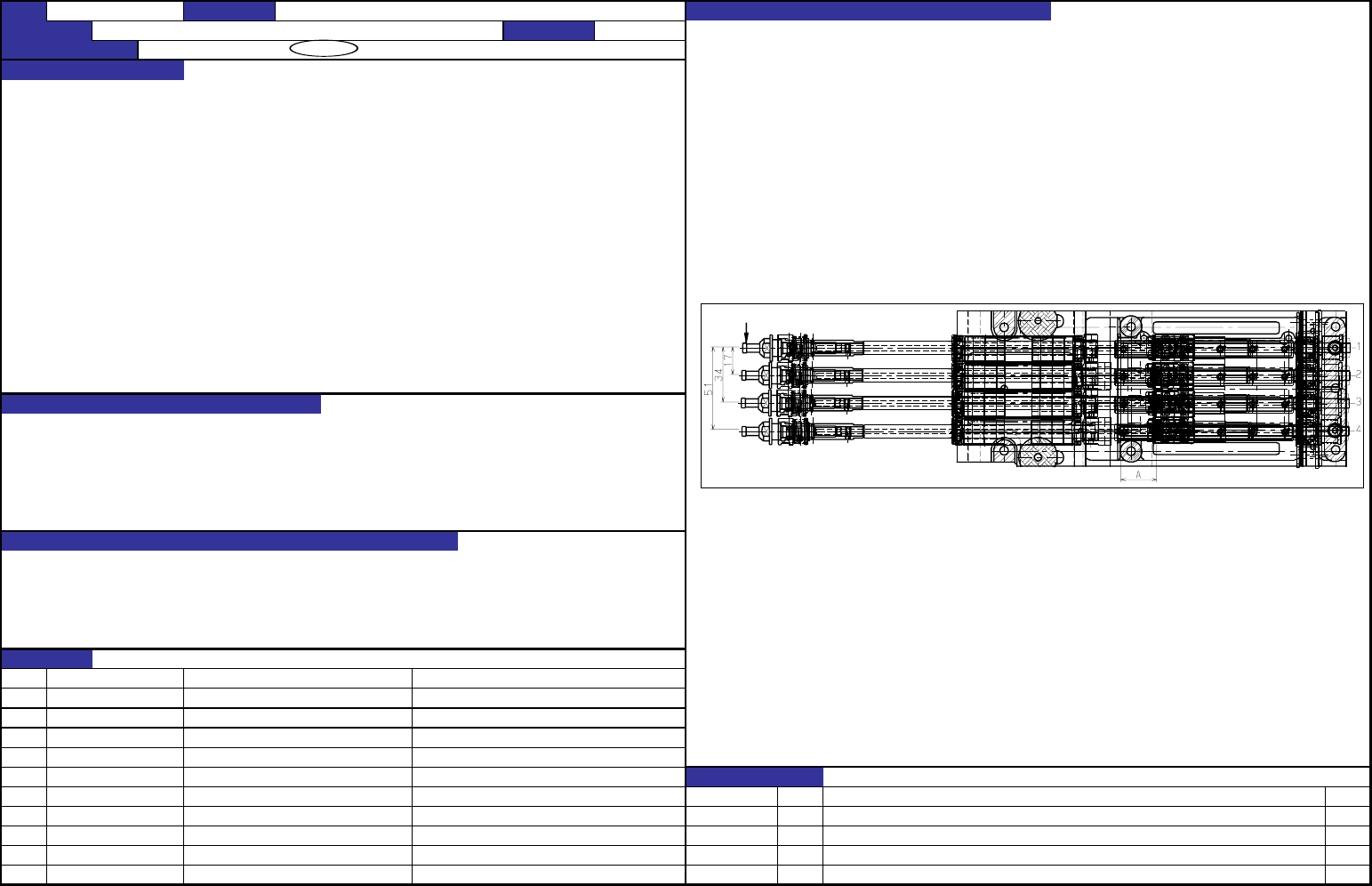

贴装头支架背面的2个平行销为基准，Ｎｏ．１的轴旋转中心和Ｎｏ．２～Ｎｏ．４的轴旋转中心距离应为
１７±０．０１、３４±０．０１、５１±０．０１ｍｍ。
贴装头支架背面的2个平行销为基准，Ｎｏ．１轴转动中心和Ｎｏ．２～Ｎｏ．４的轴转动中心距离应为 此时，把后通道的滑动装置和下侧限制减震器的距离(下图Ａ尺寸)调整为３２ｍｍ。（吸附高度）
１７±０．０１、３４±０．０１、５１±０．０１ｍｍ。（用吸附高度测定）
调整方法
１．更换零件（贴装头支架）
２．调整后通道轨道的平行，调整贴装头支架和Ｚ滑动架轴芯位置。
大大影响同时吸附时的吸附可靠性。
元件吸附异常
芯片跳起
ＬＡ识别异常
贴装精度恶化
ＮＯ
①
②
③
④
⑤
⑥ ＮＯ． 担当人
⑦
新设定
⑧
⑨
⑩
【
１
】
－７
QA表 ＮＯ． 8 (1/2) ＮＯ． 8 (2/2)
ＧＸ－５ 装置名称
贴装头（ＭＮＬＡ贴装头） 确认方法及调整方法（故障处理方法）
功能名称
Ｘ方向轴转动中心
编制日期
2002/9/30
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号
品名
有关质量特性
40001111
贴装头支架
40001125 后通道
'02.09.30
日期 内容
变更履历
机种
确认方法

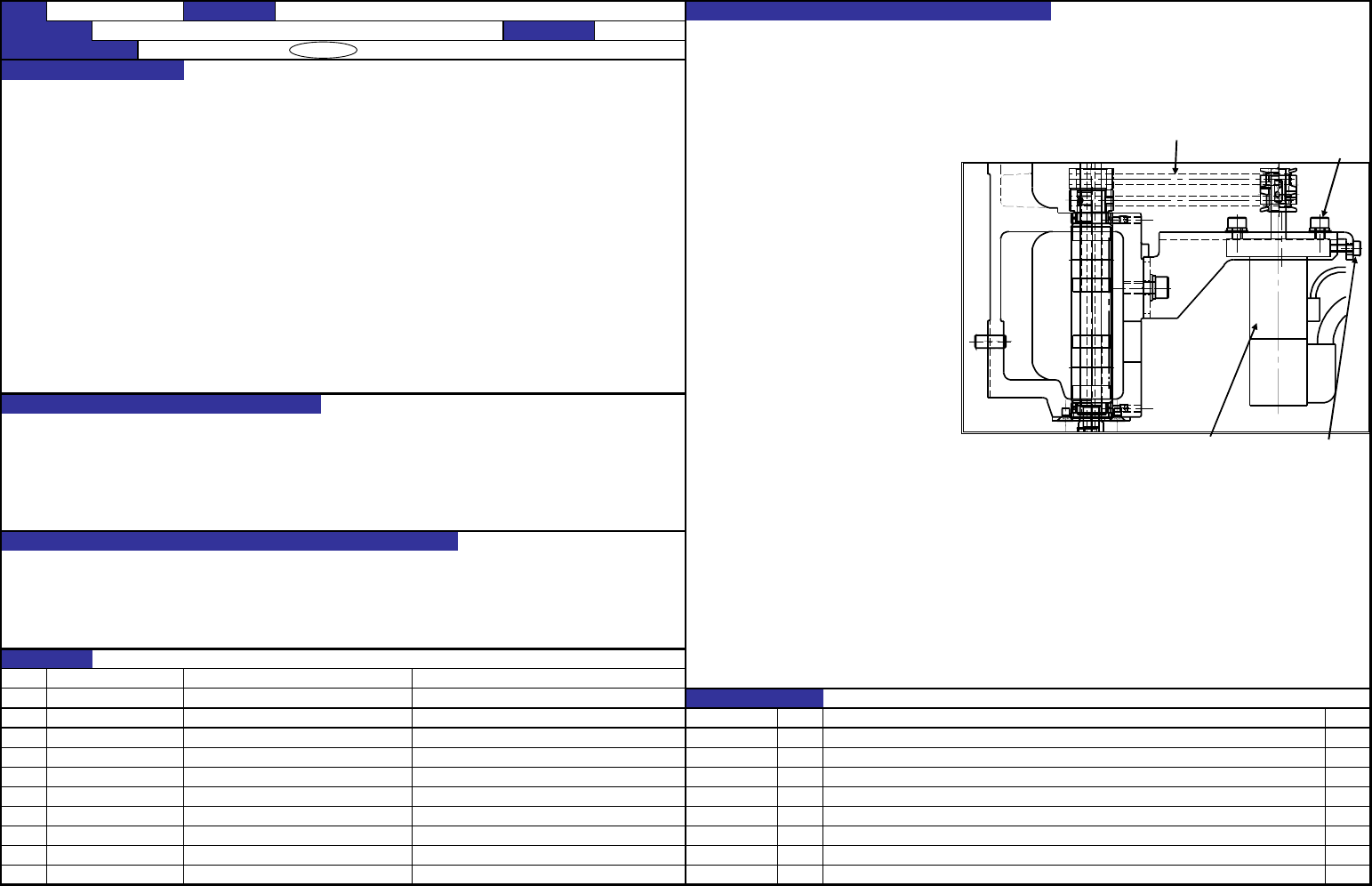

用张力计测定同步皮带Ｔ的张力。
把同步皮带Ｔ调整到适当的张力。 张力计设定值
Ｗｅｉｇｈｔ： 0.9 g/m
张力标尺设定值 适当张力 Ｗｉｄｔｈ： 4 mm 同步皮带Ｔ
Ｗｅｉｇｈｔ： 0.9 g/m ８±１ N Ｓｐａｎ： 73 mm 安装螺丝
Ｗｉｄｔｈ： 4 mm
Ｓｐａｎ： 73 mm 适合张力
８±１
调整方法
拧松安装螺丝，调整张力调整螺丝，同时
用张力计测定同步皮带Ｔ的张力。
适合张力调整后，固定安装螺丝，确认是否
符合适合张力范围。
张力调整后，卸下调整螺丝。
影响θ轴的稳定时间（稳定特定），大大影响贴装精度。
θ马达 张力调整螺丝
贴装精度恶化
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【
１
】
－８
QA表 ＮＯ． 9 (1/2) ＮＯ． 9 (2/2)
ＧＸ－５ 装置名称
贴装头（ＭＮＬＡ贴装头） 确认方法及调整方法（故障处理方法）
功能名称
θ皮带张力
编制日期
2002/9/30
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40001116
同步皮带Ｔ
变更履历
货号
品名
有关质量特性
内容
'02.09.30 新設
40003254
θ马达
日期
