机 种 确 认 方法 转动转 矩（ 钮 矩 计 ） 转动转 矩（杆 张力 ）（吸嘴套 轴 外 周 ） ＭＮＬＡ 贴 装 头 0.0136N m （0.136k gfcm） 以 下 ＭＮＬＡ 贴 装 头 1.7N (0. 17kgf) 以下 转 矩（ 转 矩 标尺 ） ＦＭＬＡ 贴 装 头 0.0144Nm (0. 144gfcm) 以下 ＦＭＬＡ 贴 装 头 1.8N (0.18k gf) 以下 ＭＮＬＡ 贴 装 头 0.0136N m…
机种
确认方法
ＭＮＬＡ贴装头

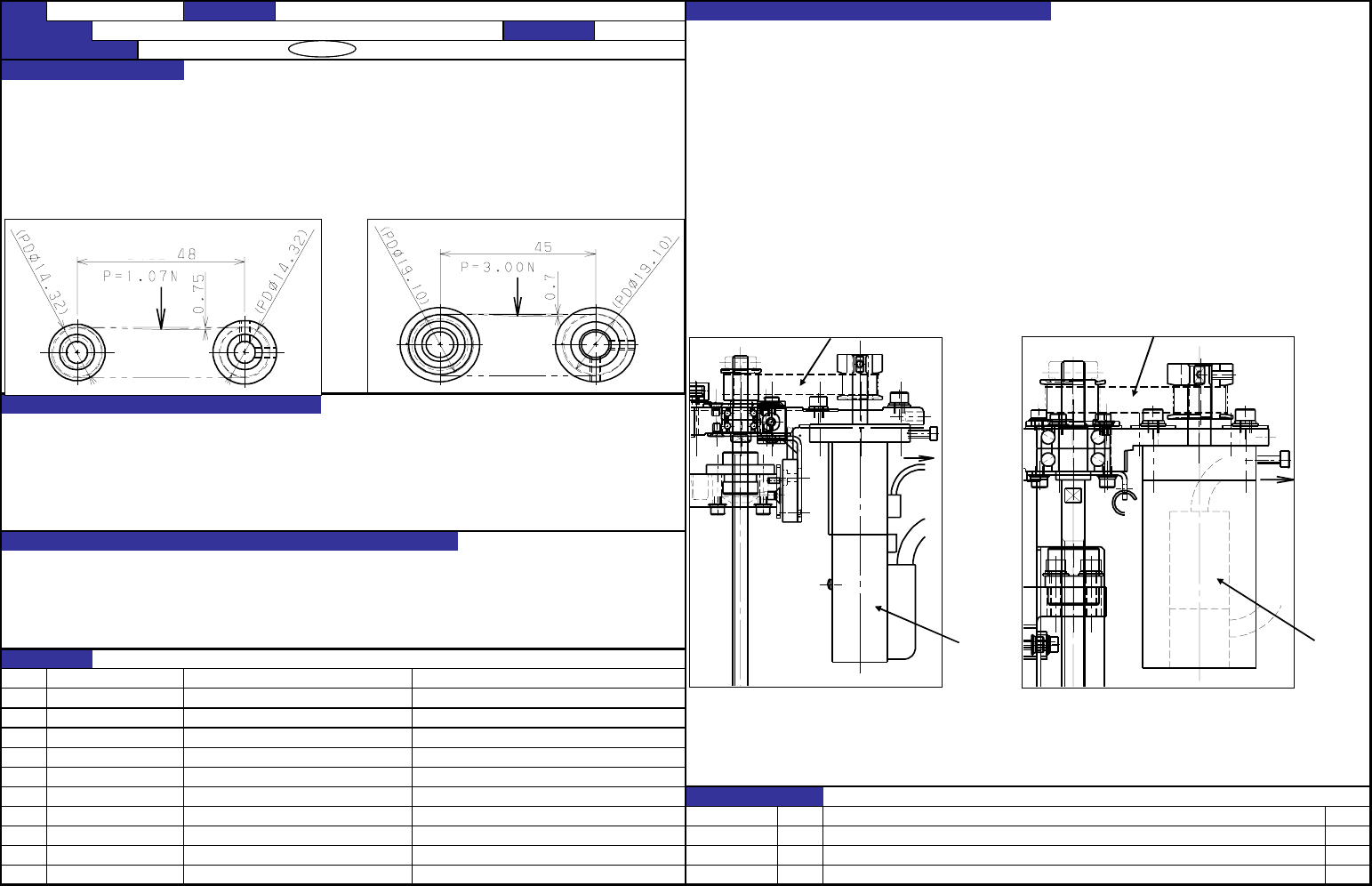

杆张力器用1.07N的力压到皮带中央部时把垂度调整为0.75ｍｍ。
把同步皮带Ｚ调整到适当张力。 ＦＭＬＡ贴装头
杆张力器用3.00N的力压到皮带中央部时把垂度调整为0.7ｍｍ。
调整方法
ＭＮＬＡ贴装头
把螺丝插到Ｚ马达，朝箭头方向用29.4Ｎ（3kgf)力拉，然后拧紧安装螺丝。
ＭＮＬＡ贴装头 ＦＭＬＡ贴装头 往安装螺丝上涂锁定漆２４２，拧紧转矩为１．０Ｎｍ。
ＦＭＬＡ贴装头
把螺丝插到ＩＣＺ马达，朝箭头方向用78.5Ｎ（8kgf)力拉，然后拧紧安装螺丝。
往安装螺丝上涂锁定漆２４２，拧紧转矩为１．０Ｎｍ。
ＭＮＬＡ贴装头
同步皮带ＺＦＭＬＡ贴装头 同步皮带ＩＣＺ
影响Ｚ的稳定时间（稳定特性），大大影响贴装精度。
贴装精度恶化。
ＬＡ测定异常
Ｚ马达 ＩＣＺ马达
ＮＯ
①
②
③
④
⑤
⑥
⑦ ＮＯ． 担当人
⑧
⑨
⑩
【
１
】
－９
QA表 ＮＯ． 10 (1/2) ＮＯ． 10 (2/2)
ＧＸ－５ 装置名称
贴装头（ＭＮＬＡ、ＦＭＬＡ贴装头） 确认方法及调整方法（故障处理方法）
功能名称
Ｚ皮带张力
编制日期
2002/9/30
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号
品名
有关质量特性
40001143
同步皮带Ｚ
40001160
同步皮带ＩＣＺ
40003253
Ｚ马达
40003255
ＩＣＺ马达
变更履历
内容
'02.09.30
新设定
日期
轴间距离
轴间距离
机种
确认方法
转动转矩（钮矩计） 转动转矩（杆张力）（吸嘴套轴外周）
ＭＮＬＡ贴装头 0.0136Nm （0.136kgfcm） 以下 ＭＮＬＡ贴装头 1.7N (0.17kgf) 以下
转矩（转矩标尺） ＦＭＬＡ贴装头 0.0144Nm (0.144gfcm) 以下 ＦＭＬＡ贴装头 1.8N (0.18kgf) 以下
ＭＮＬＡ贴装头 0.0136Nm （0.136kgfcm） 以下 在下图的箭头部测定。
ＦＭＬＡ贴装头 0.0144Nm (0.144gfcm) 以下
调整方法
转矩（杆张力）（吸嘴套轴四周） ＭＮＬＡ贴装头
ＭＮＬＡ贴装头 1.7N (0.17kgf) 以下 后通道的Ｘ，Ｙ方向的调整 （参照组调贴装头-4 后通道的固定）
ＦＭＬＡ贴装头 1.8N (0.18kgf) 以下 确认轴承的受压（参照ＱＡ表 球花键保持轴承受压）
确认安装环的固定 （参照组调
贴装头-9 Ｚ滑动支架和花键的结合）
ＦＭＬＡ贴装头
ＩＣθ马达的更换 ＦＭＬＡ贴装头
安装环
后通道
影响θ的稳定时间（稳定特性）。
贴装精度恶化（θ不稳定）
轴承
吸嘴套轴
ＮＯ
①
②
③
④
⑤
⑥ ＮＯ． 担当人
⑦
⑧
1
⑨
⑩
【
１
】
－１０
QA表 ＮＯ． 11 (1/2) ＮＯ． 11 (2/2)
ＧＸ－５ 装置名称
贴装头（ＭＮＬＡ贴装头） 确认方法及调整方法（故障处理方法）
功能名称
θ轴转矩
编制日期
2002/9/30
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号
品名
有关质量特性
40003258
ＩＣθ马达
变更履历
内容
'02.09.30
新设定
日期
变更转动扭矩规格，变更扭矩测定部位
'03.01.15
机种
确认方法
ＭＮＬＡ贴装头
Ｚ马达和贴装头上ＳＰ不安装右图状态下，用3N (0.3kgf)以下的力量移动。
ＭＮＬＡ贴装头 ＦＭＬＡ贴装头
不安装Ｚ马达和贴装头ＳＰ的状态下，右图时，应用3N (0.3kgf)以下的力量移动。 ＩＣＺ马达和贴装头上ＳＰＩ不安装的状态下，ＩＣθ马达靠自重下落。
ＦＭＬＡ贴装头 调整方法
不安装ＩＣＺ马达和贴装头ＳＰＩＣ的状态下，ＩＣθ马达应靠自重落下。 ＭＮＬＡ贴装头
拧松螺丝ｃａｐ，移动Ｚ滑动支架，重新固定。
拧松锁定螺母，稍稍转动Ｚ皮带轮，重新拧紧锁定螺母。
ＦＭＬＡ贴装头
拧松螺丝ｃａｐ，移动ＩＣθ马达，重新固定。
拧松锁定螺母，稍稍转动Ｚ皮带轮，重新拧紧锁定螺母。
螺丝ｃａｐ Ｚ滑动支架 Ｚ皮带轮 锁定螺母
影响Ｚ的稳定时间（稳定特定）。
元件吸附错误
ＬＡ测定异常
贴装精度不良
ＮＯ
①
②
③
④
⑤
⑥ ＮＯ． 担当人
⑦
⑧
⑨
⑩
【
１
】
－１１
QA表 ＮＯ． 12 (1/2) ＮＯ． 12 (2/2)
ＧＸ－５ 装置名称
贴装头（ＭＮＬＡ、ＦＭＬＡ贴装头） 确认方法及调整方法（故障处理方法）
功能名称
Ｚ轴负荷
编制日期
2002/9/30
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号
品名
有关质量特性
变更履历
内容
'02.09.30
新设定
